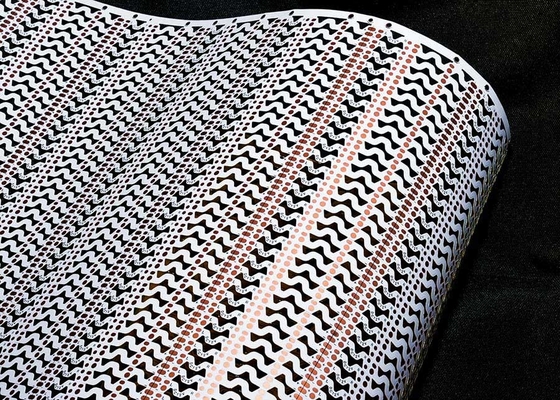

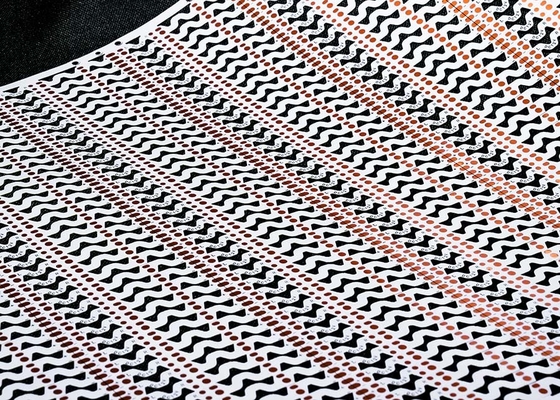

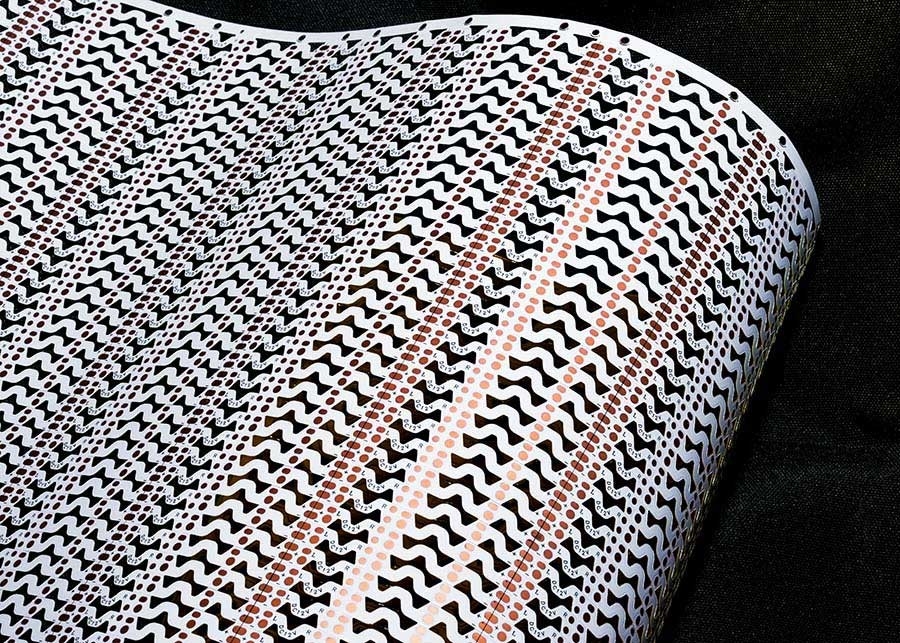

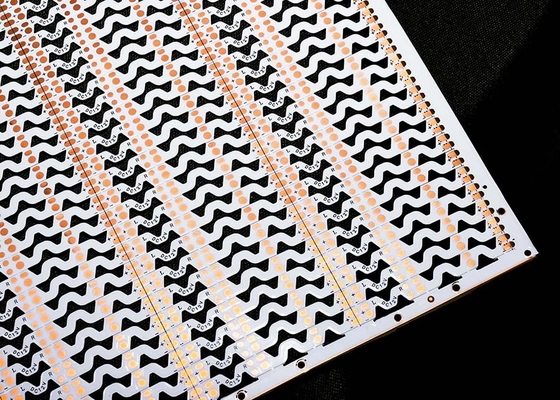

برد مدار ال ای دی 2835 30 چراغ 12 ولت برد مدار انعطاف پذیر نوار LED دو طرفه

مدل محصول:HQ30023
نام محصول:برد مدار نوار LED انعطاف پذیر
ویژگی های محصول: تخته دو لایه با فیلم سفید دو طرفه Black Character OSP Antioxidant;
مشخصات محصول:2835-30LED/PCS-6*503-12V فیلم های سفید تخته دو طرفه نوع FPCB

پارامترهای فنی اصلی:

FPC دقیق: حداکثر اندازه 240X500mm (Limit250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. تخته متریال رول: حداکثر عرض 240. حداکثر طول 100 متر.

• ساختار تخته تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزار الکترونیکی و سایر زمینه ها با مدارهای نسبتا ساده استفاده می شود.
• در مقایسه با FPC تک لایه، تخته های دو طرفه دارای دو لایه فویل مسی، افزایش ورودی و تشکیل مسیرهای رسانا هستند. آنها به طور کلی در تلفن های همراه، ابزارآلات خودرو و سایر محصولات استفاده می شوند.

رنگ ماسک لحیم کاری FPC زرد، سیاه و سفید است. پیشنهاد استفاده از رنگ زرد، فیلم زرد برای اکثریت قریب به اتفاق محصولات، مانند محصولات کابلی مختلف، مناسب است. فیلم سیاه معمولاً در محصولات گران‌قیمت یا جذب نور مانند اتومبیل‌ها، تلفن‌های همراه، نمایشگرهای LED و غیره استفاده می‌شود. فیلم سفید دارای یک لایه اضافی از پوشش سفید در مقایسه با فیلم زرد است و اغلب در محصولاتی که نیاز به انعکاس دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می‌شود.

• گزینه های تک پنل دقیق FPC شامل 18 میلی متر (0.5 اونس) و 35 میلی متر (1 اونس) است.
• برد دولایه FPC دقیق را می توان از 12um (0.33oz)، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پنل تکی FPC معمولی می تواند 18um/25um/35um (1oz)/50um را انتخاب کند.
• تخته های دو لایه FPC معمولی را می توان از 18-25um،25-25um،35-35um، یا 35-70um انتخاب کرد.

در شرایط عادی، هرچه سختی کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود حداقل از 3 میل استفاده کنید.

1. 1-مشاوره

   16 سال تمرکز بر طراحی برد مدار انعطاف پذیر FPC و تولید تحقیق و توسعه، برای ارائه راه حل های شخصی، نقشه های طراحی، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط به مشتریان.

2. 2. پیشنهاد

   نمونه یا قیمت دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، امتیازات قیمت، تا حد زیادی برای مشتریان برای صرفه جویی در هزینه ها.

3. 3-حرفه

   شرکت ما دارای آلمان، ژاپن، تایوان و سایر مناطق تجهیزات پیشرفته و فن آوری تولید، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد که بیش از 800 کارمند و 50 پرسنل فنی ارشد دارد.

4. 4. طراحی

   ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه های بین المللی سیستم، می تواند تولید بستر، سیم کشی، طراحی اصولی، قالب، پچ، پلاگین و مش فولادی باز، خدمات یک مرحله ای، 16 سال بارش در سطح حرفه ای و فنی، شایسته انتخاب و اعتماد شما را ارائه دهد.

5. 5.ساخت نمونه

   ما در خدمات ساخت و سفارشی سازی نمونه FPC تخصص داریم، این شرکت دارای یک خط تولید تسریع شده است، مانند: نمونه های پانل دوگانه برد مدار انعطاف پذیر را می توان در عرض 5-7 روز تکمیل کرد.
