چگونه یک صفحه PCB طراحی کنیم؟
ما حرفه ای سازندگان صفحه مدار چاپی انعطاف پذیر هستیم، می توانیم ارائه FPC صفحه مدار انعطاف پذیر، FPC صفحه مدار چاپی انعطاف پذیر، HDI صفحه مدار چاپی، SMD نوار نور LED، COB نوار LED،طراحی صفحه PCB، صفحه نمایش انعطاف پذیر LED، PCB الکترونیکی، مجمع مدار چاپی، مجمع کارت مدار و غیره.

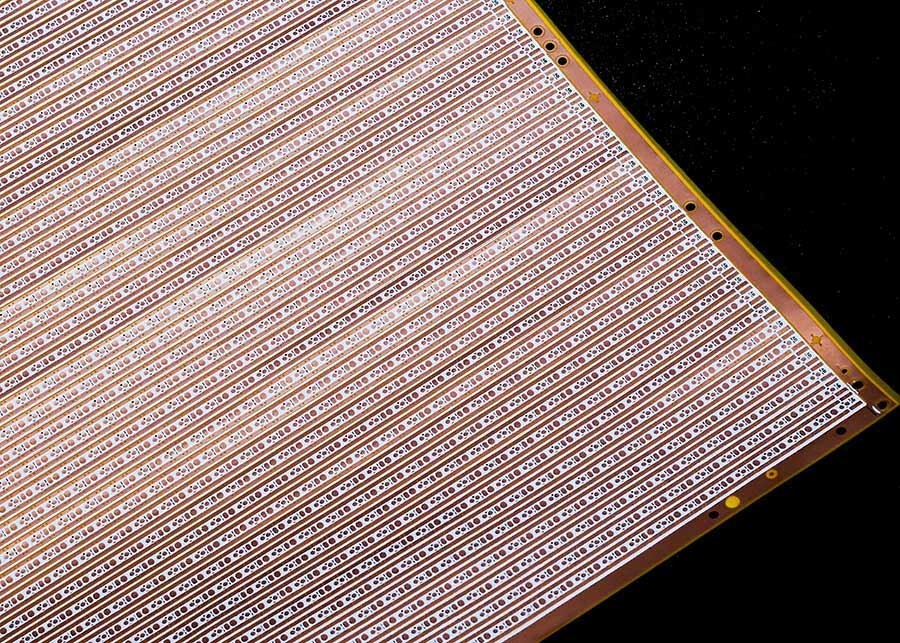

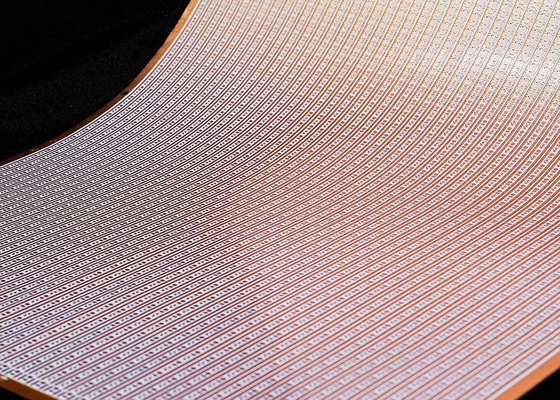

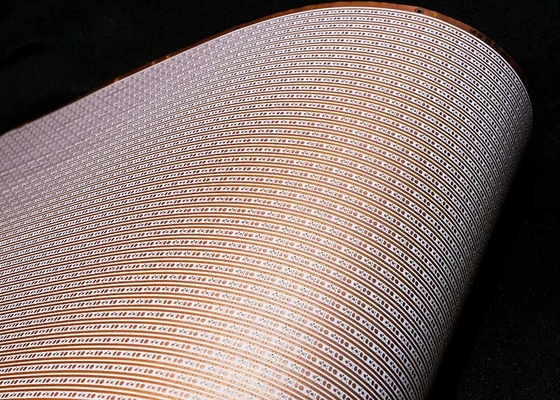

75 leds LED Strip Flexible Circuit Board 2025 5*501.5mm12V دو طرفه LED board فیلمی سفید FPCB

توضیحات محصول:

مدل محصول:HQ30149
نام محصول: صفحه مدار LED انعطاف پذیر
ویژگی های محصول: کارت لایه دوگانه با فیلم سفید دو طرفه

مشخصات محصول:2025-75 LED/PCS-5*501.5-12V دو طرفه صفحه سفید فیلم FPC صفحه

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. حدود ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (حد250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد.

2. شماره از لایه های روی تخته

• ساختار لوح تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزار الکترونیکی و سایر زمینه های دارای مدار نسبتا ساده استفاده می شود.
• در مقایسه با FPC تک لایه ای ، تخته های دو طرفه دارای دو لایه ورق مس ، ویاس های افزایش یافته و مسیرهای رسانا تشکیل شده اند. آنها معمولاً در تلفن های همراه استفاده می شوند ،ابزار خودرو و سایر محصولات.

3. سرباز رنگ ماسک

رنگ ماسک جوش FPC زرد، سیاه و سفید است. استفاده از رنگ زرد را پیشنهاد می کنیم، فیلم زرد برای اکثریت قریب به اتفاق محصولات مانند محصولات مختلف کابل مناسب است.فیلم سیاه معمولاً در محصولات پیشرفته یا جذب نور استفاده می شود، مانند خودروها، تلفن های همراه، صفحه نمایش LED و غیره فیلم سفید دارای یک لایه اضافی پوشش سفید در مقایسه با فیلم زرد است و اغلب در محصولات مورد استفاده قرار می گیرد که نیاز به بازتاب دارند،مانند لوازم روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره

4ضخامت ورق مس

• گزینه های تک پانل FPC دقیق شامل 18um (0.5oz) و 35um (1oz) ؛
• تخته دو لایه FPC دقیق را می توان از 12um (0.33oz) ، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پانل واحد FPC معمولی می تواند 18um/25um/35um (1 oz)/50um را انتخاب کند؛
• تخته های دو لایه FPC معمولی را می توان از 18-25um، 25-25um، 35-35um، یا 35-70um انتخاب کرد.

5حداقل عرض خط / فاصله خط

در شرایط عادی، هرچه دشواری کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود که حداقل 3 میلی لیتر استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی صفحه مدار انعطاف پذیر FPC و تولید R & D، برای ارائه مشتریان با راه حل های شخصی، نقشه های طراحی،توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد

نمونه یا دسته قیمت از همان نوع تکنولوژی، مواد، تکنولوژی پیشرفته، امتیازات قیمت، به شدت برای مشتریان برای صرفه جویی در هزینه.

3حرفه

شرکت ما دارای آلمان، ژاپن، تایوان و مناطق دیگر از تجهیزات پیشرفته و تکنولوژی تولید، تولید حرفه ای، مقیاس است. کارخانه ما مساحت نزدیک به 20،000 متر مربع را پوشش می دهد،با بیش از 800 کارمند و 50 پرسنل ارشد فنی ستون فقرات.

4.طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه سیستم بین المللی، می تواند تولید زیربنای، سیم کشی، طراحی اصل، قالب، پچ،خدمات یک توقف با شبکه فولاد باز و پلاگین، 16 سال تجربه حرفه ای و فنی، شایسته انتخاب و اعتماد شماست.

5نمونه برداری

ما در نمونه سازی FPC و خدمات سفارشی تخصص داریم، این شرکت یک خط تولید شتابدار دارد، مانند: نمونه های دو صفحه ای صفحه مدار انعطاف پذیر می تواند در عرض 5-7 روز تکمیل شود.

گواهینامه ها و افتخارات

لطفاً توجه کنید:

تمام عکس های این سایت واقعی هستند. با توجه به تغییرات در نورپردازی، زاویه عکاسی و وضوح صفحه نمایش، تصویری که می بینید ممکن است درجه ای از انحراف کروماتیک داشته باشد.GongDong HongQi یک تولید کننده حرفه ای صفحه مدار با 16 سال سابقه در چین استمحصولات ما هر ساله به روز می شوند و به روز می شوند و ما در انواع نمونه سازی FPC و خدمات سفارشی تخصص داریم، اگر به محصولات ما علاقه مند هستید،لطفاً به ما در مورد خواسته هاتون بگيد، ما به شما کمک می کنیم تا راه حل های حرفه ای، تولید زیربنای، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یک مرحله ای را ارائه دهیم.

لطفاً با ما تماس بگیرید یا ایمیل بفرستیدو ما به شما خدمات تک به تک از طرف تیم فروش حرفه ای ما را ارائه خواهیم داد.از وقتتون ممنونم
