پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. در مورد ابعاد:

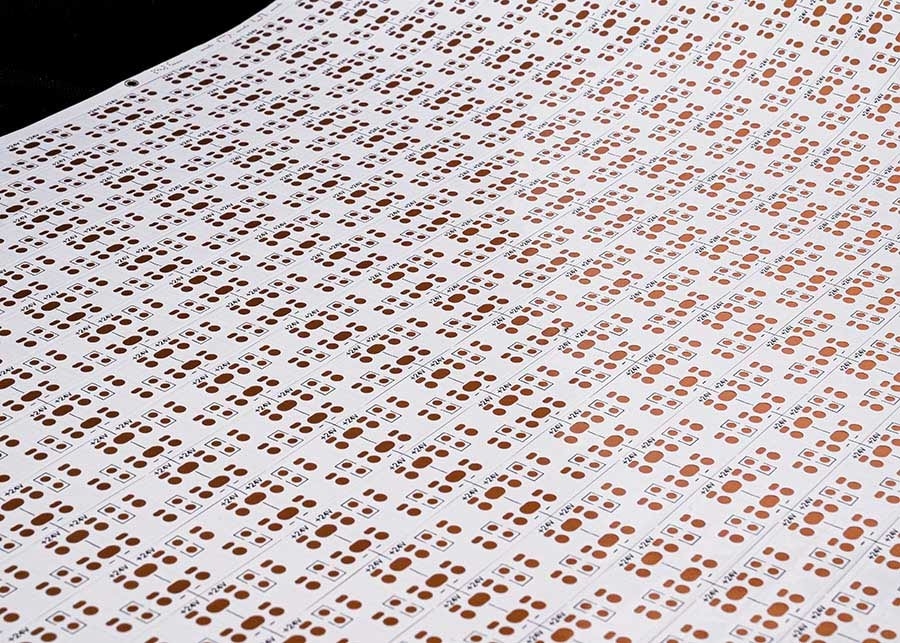

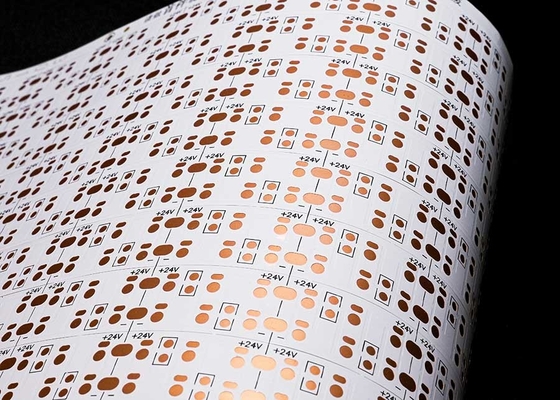

FPC دقیق: حداکثر اندازه 240X500 میلی متر (محدودیت 250X500 میلی متر) و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد رول: حداکثر عرض 240، حداکثر طول 100 متر.

2. تعداد لایه های برد

• ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، ویاهای افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم کاری

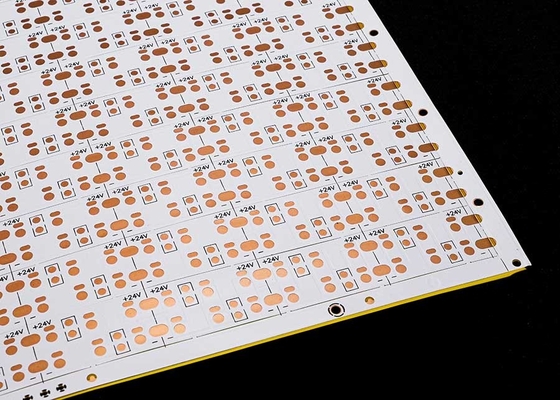

رنگ های ماسک لحیم کاری FPC زرد، سیاه و سفید هستند. استفاده از زرد توصیه می شود، فیلم زرد برای اکثر محصولات مناسب است، مانند انواع محصولات کابلی. فیلم سیاه معمولاً در محصولات پیشرفته یا جذب کننده نور استفاده می شود، مانند اتومبیل ها، تلفن های همراه، نمایشگرهای LED و غیره. فیلم سفید در مقایسه با فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود.

4. ضخامت فویل مسی

• گزینه های پنل تکی FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است؛
• برد دو لایه FPC دقیق را می توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.
• پنل تکی FPC معمولی می تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.

5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه سختی کمتر باشد، نرخ نقص بالاتر است و به طور کلی توصیه می شود حداقل از 3 میل استفاده شود.
