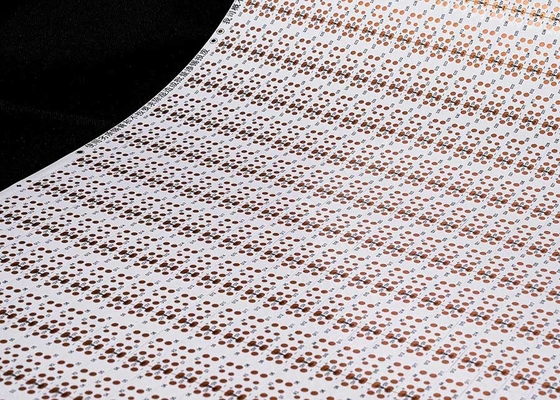

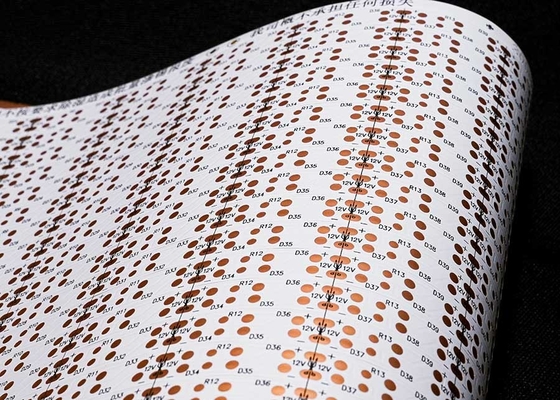

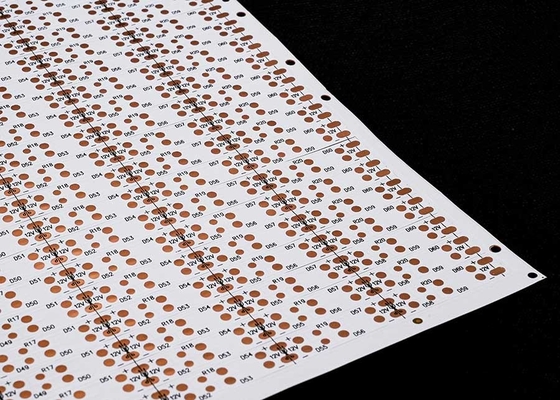

برد مدار انعطاف‌پذیر LED ۱۲ ولت با ۶۰ نقطه نور ۳۵۲۸ برد مدار LED دو طرفه

توضیحات محصول:

مدل محصول:HQ30061 (رنگ نور)
نام محصول: برد مدار انعطاف‌پذیر LED
ویژگی‌های محصول: برد دو لایه با فیلم سفید دو طرفه، حروف سیاه، OSP آنتی‌اکسیدان

مشخصات محصول:۳۵۲۸، با ۶۰ LED/PCS، اندازه: ۸*۵۰۳ میلی‌متر، برد دو طرفه ۱۲ ولت FPCB با فیلم سفید

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

۱. درباره ابعاد:

FPC دقیق: حداکثر اندازه ۲۴۰X۵۰۰ میلی‌متر (محدودیت ۲۵۰X۵۰۰ میلی‌متر)، و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد مواد رول: حداکثر عرض ۲۴۰. حداکثر طول ۱۰۰ متر.

۲. تعداد لایه‌ها روی برد ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه‌ها با مدارهای نسبتاً ساده استفاده می‌شود.

• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، ویاهای افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن‌های همراه، ابزارهای خودرو و سایر محصولات استفاده می‌شوند.
• ۳. رنگ

ماسک لحیم رنگ‌های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد توصیه می‌شود، فیلم زرد برای اکثر محصولات مناسب است، مانند انواع محصولات کابلی. فیلم سیاه معمولاً در محصولات پیشرفته یا جذب کننده نور استفاده می‌شود، مانند خودروها، تلفن‌های همراه، نمایشگرهای LED و غیره. فیلم سفید نسبت به فیلم زرد یک لایه پوشش سفید اضافی دارد و اغلب در محصولاتی که نیاز به بازتاب دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می‌شود.

۴. ضخامت فویل مسی

گزینه‌های پنل تکی FPC دقیق شامل ۱۸ میکرومتر (۰.۵ اونس) و ۳۵ میکرومتر (۱ اونس) است؛

• برد دو لایه FPC دقیق را می‌توان از ۱۲ میکرومتر (۰.۳۳ اونس)، ۱۸ میکرومتر (۰.۵ اونس) و ۳۵ میکرومتر (۱ اونس) انتخاب کرد.
• پنل تکی FPC معمولی را می‌توان از ۱۸ میکرومتر/۲۵ میکرومتر/۳۵ میکرومتر (۱ اونس)/۵۰ میکرومتر انتخاب کرد؛
• بردهای دو لایه FPC معمولی را می‌توان از ۱۸-۲۵ میکرومتر، ۲۵-۲۵ میکرومتر، ۳۵-۳۵ میکرومتر یا ۳۵-۷۰ میکرومتر انتخاب کرد.
• ۵. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه سختی کمتر باشد، نرخ نقص بالاتر است و به طور کلی توصیه می‌شود حداقل از ۳ میل استفاده شود.

فرآیند خدمات

۱. مشاوره

۱۶ سال تمرکز بر طراحی و تحقیق و توسعه و تولید برد مدار انعطاف‌پذیر FPC، برای ارائه راه‌حل‌های شخصی‌سازی شده به مشتریان، طراحی نقشه‌ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

۲. پیشنهاد قیمت

قیمت‌گذاری نمونه یا دسته‌ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، به طور قابل توجهی برای مشتریان برای صرفه‌جویی در هزینه‌ها.

۳. حرفه‌ای بودن

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق، تولید حرفه‌ای، مقیاس است. کارخانه ما مساحتی نزدیک به ۲۰,۰۰۰ متر مربع را پوشش می‌دهد، با بیش از ۸۰۰ کارمند و ۵۰ نفر پرسنل فنی ارشد.

۴. طراحی

ارائه راه‌حل به مشتریان برای نهایی کردن تعدادی گواهینامه سیستم بین‌المللی، می‌تواند تولید زیرلایه، سیم‌کشی، طراحی اصول، قالب، پچ، پلاگین و باز کردن توری فولادی را ارائه دهد. ۱۶ سال بارش فنی و حرفه‌ای، شایسته انتخاب و اعتماد شماست.

۵. ساخت نمونه

ما در خدمات ساخت نمونه و سفارشی‌سازی FPC تخصص داریم، شرکت دارای خط تولید سریع است، به عنوان مثال: نمونه‌های برد مدار انعطاف‌پذیر دو پنله را می‌توان در عرض ۵-۷ روز تکمیل کرد.

گواهینامه‌ها و افتخارات

لطفاً توجه داشته باشید:

تمام عکس‌های این سایت واقعی هستند. به دلیل تغییرات در نور، زاویه عکاسی و وضوح صفحه نمایش، تصویری که مشاهده می‌کنید ممکن است درجه‌ای از انحراف رنگ داشته باشد. GongDong HongQi یک تولید کننده حرفه‌ای بردهای مدار با ۱۶ سال سابقه در چین است. محصولات ما سالانه به‌روزرسانی و ارتقا می‌یابند و ما در انواع خدمات ساخت نمونه و سفارشی‌سازی FPC تخصص داریم، اگر به محصولات ما علاقه‌مند هستید، لطفاً الزامات خود را به ما بگویید، ما به شما در ارائه راه‌حل‌های حرفه‌ای، تولید زیرلایه، سیم‌کشی، طراحی اصول، قالب، پچ، پلاگین و سایر خدمات یک مرحله‌ای کمک خواهیم کرد.

لطفاً با ما به صورت آنلاین یا از طریق ایمیل تماس بگیرید،

و ما خدمات یک به یک را از تیم فروش حرفه‌ای خود به شما ارائه خواهیم داد.از وقت شما سپاسگزاریم.
