چگونه یک برد PCB طراحی کنیم؟
ما تولیدکنندگان حرفه‌ای بردهای مدار چاپی انعطاف‌پذیر هستیم، می‌توانیم برد مدار انعطاف‌پذیر FPC، مدار چاپی انعطاف‌پذیر FPC، برد مدار چاپی HDI، نوار نور LED SMD، نوار LED COB، طراحی برد PCB، صفحه نمایش LED انعطاف‌پذیر، PCB الکترونیکی، مونتاژ مدار چاپی، مونتاژ کارت مدار و غیره را ارائه دهیم.

نوار نور LED قابل تنظیم FPC با مونتاژ برد مدار چاپی دو لایه

توضیحات محصول:

مدل محصول:HQ035

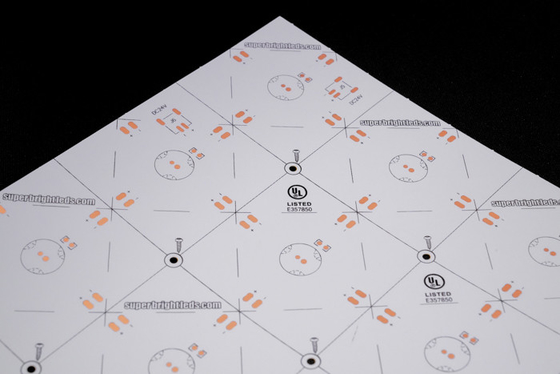

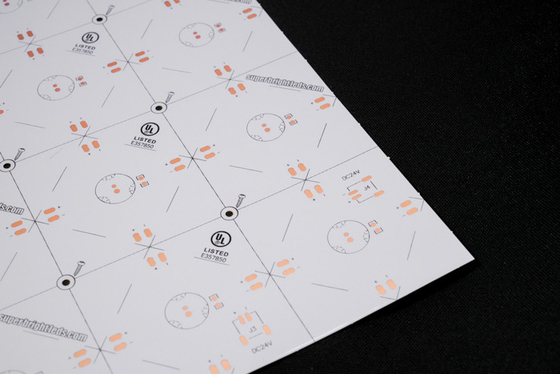

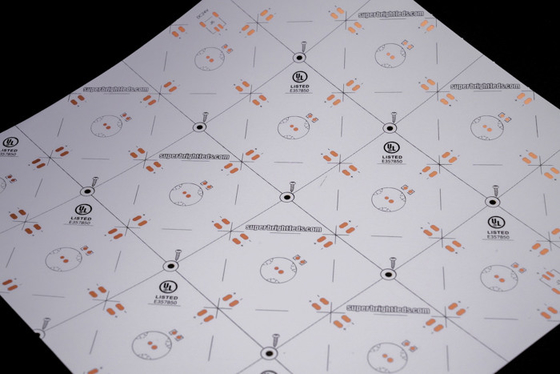

نام محصول: برد چراغ‌های پنلی
ویژگی‌های محصول: برد مدار دو لایه، فیلم سفید دو طرفه، متن سیاه، آنتی‌اکسیدان OSP سطحی

مشخصات محصول:

1. ما تولید کننده Pcb انعطاف‌پذیر و FPC هستیم، با توجه به نیازهای شما برای سفارشی‌سازی ضخامت مواد و الزامات فرآیند مختلف برد چراغ‌های پنلی،FPC نوار نور LED، FPC دقیق، FPC نوار LED رنگارنگ و  سایر برد مدار انعطاف‌پذیر LED با تک، دو طرفه و چند لایه.

2. انعطاف‌پذیری خوب و مقاومت در برابر خم شدن

کارخانه دارای یک تستر خم شدن حرفه‌ای است، هر دسته از مواد از طریق

ده‌ها هزار آزمایش خم شدن قبل از تولید انبوه برای اطمینان از کیفیت محصول.

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (محدودیت 250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد مواد رول: حداکثر عرض 240. حداکثر طول 100 متر.

2. تعداد از لایه ها روی برد

• ساختار برد تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه‌ها با مدارهای نسبتاً ساده استفاده می‌شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، افزایش سوراخ‌ها و مسیرهای رسانا هستند. آنها به طور کلی در تلفن‌های همراه، ابزارهای خودرو و سایر محصولات استفاده می‌شوند.

3. رنگ ماسک لحیم

رنگ‌های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد را پیشنهاد می‌کنیم، فیلم زرد برای اکثریت قریب به اتفاق محصولات مناسب است، مانند محصولات کابل مختلف. فیلم سیاه معمولاً در محصولات رده بالا یا جذب کننده نور استفاده می‌شود، مانند اتومبیل، تلفن‌های همراه، نمایشگرهای LED و غیره. فیلم سفید دارای یک لایه پوشش سفید اضافی در مقایسه با فیلم زرد است و اغلب در محصولاتی که نیاز به انعکاس دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می‌شود.

4. ضخامت فویل مسی

• گزینه‌های پنل تک FPC دقیق شامل 18um (0.5oz) و 35um (1oz) است؛
• برد دو لایه FPC دقیق را می‌توان از 12um (0.33oz)، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پنل تک FPC معمولی می‌تواند 18um/25um/35um (1oz)/50um را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می‌توان از 18-25um، 25-25um، 35-35um یا 35-70um انتخاب کرد.

5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه دشواری کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می‌شود حداقل از 3mil استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی و تحقیق و توسعه برد مدار انعطاف‌پذیر FPC، برای ارائه راه‌حل‌های شخصی‌سازی شده به مشتریان، طراحی نقاشی‌ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد

نمونه یا نقل قول دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، تا حد زیادی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته آلمان، ژاپن، تایوان و سایر مناطق است، تولید حرفه‌ای، مقیاس. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می‌دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

ارائه راه‌حل‌هایی به مشتریان برای نهایی کردن تعدادی از گواهینامه‌های سیستم بین‌المللی، می‌تواند تولید زیرلایه، سیم‌کشی، طراحی اصل، قالب، پچ، پلاگین و خدمات یک‌جا را ارائه دهد، 16 سال رسوب سطح حرفه‌ای و فنی، شایسته انتخاب و اعتماد شما.

5. ساخت نمونه

ما در ساخت نمونه FPC و خدمات سفارشی‌سازی تخصص داریم، این شرکت دارای یک خط تولید سریع است، مانند: نمونه‌های پنل دوگانه برد مدار انعطاف‌پذیر را می‌توان در عرض 5-7 روز تکمیل کرد.

گواهینامه‌ها و افتخارات

لطفا توجه داشته باشید:

تمام عکس‌های این سایت واقعی هستند. با توجه به تغییرات در نور، زاویه عکاسی و وضوح نمایشگر، تصویری که می‌بینید ممکن است درجه‌ای از انحراف رنگی داشته باشد. GongDong HongQi یک تولید کننده حرفه‌ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما هر ساله به روز و ارتقا می‌یابند و ما در انواع ساخت نمونه FPC و خدمات سفارشی‌سازی تخصص داریم، اگر به محصولات ما علاقه دارید، لطفاً نیازهای خود را به ما بگویید، ما به شما کمک می‌کنیم تا راه‌حل‌های حرفه‌ای، تولید زیرلایه، سیم‌کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یک‌جا را ارائه دهید.

لطفاً از طریق خط یا ایمیل با ما تماس بگیرید، و ما خدمات یک به یک را از تیم فروش حرفه‌ای خود به شما ارائه خواهیم داد.از وقت شما متشکریم.
