HDI صفحه مدار چاپی LED دقیق PCB سفارشی مونتاژ دو طرفه FPC تولید کننده

توضیحات محصول:

مدل محصولHQ043

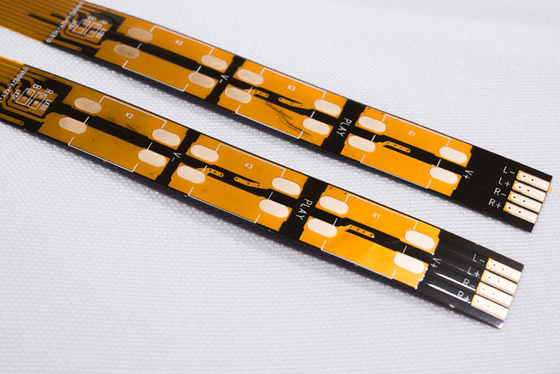

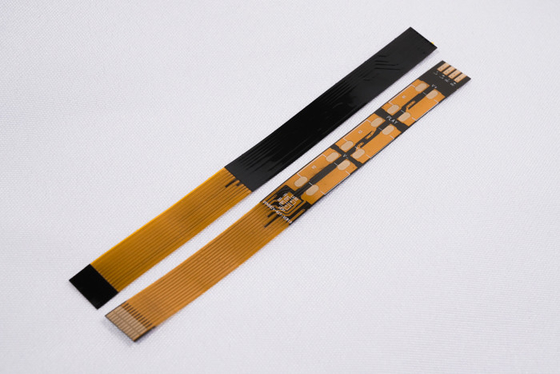

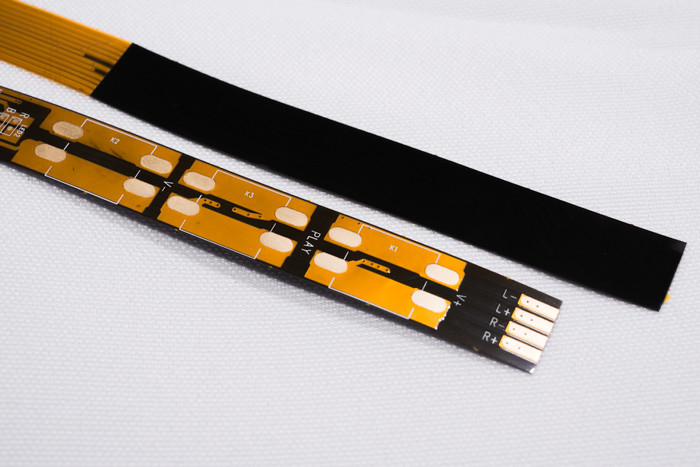

نام محصول:FPC دقیق
ویژگی های محصول:صفحه مدار دو لایه ای، فیلم زرد دو طرفه، متن سفید، سطحی طلا شده

مشخصات محصول:

1ما تولید کننده ی انعطاف پذیر PCB و FPC هستیم، با توجه به نیازهای شما برای سفارشی کردن ضخامت مواد مختلف و الزامات فرآیند، FPC نوار نور LED، FPC دقیق،نوار LED رنگارنگ FPC و دیگر صفحه مدار انعطاف پذیر LED با یکدو طرفه و چند لایه

2انعطاف پذیری خوب و مقاومت در برابر خم شدن

کارخانه دارای یک آزمایش کننده خم شدن حرفه ای است، هر دسته از مواد از طریق

ده ها هزارتا تست خم کردن قبل از تولید انبوه برای تضمین کیفیت محصول

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. حدود ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (حد250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد.

2. شماره از لایه های روی تخته

• ساختار لوح تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزار الکترونیکی و سایر زمینه های دارای مدار نسبتا ساده استفاده می شود.
• در مقایسه با FPC تک لایه ای ، تخته های دو طرفه دارای دو لایه ورق مس ، ویاس های افزایش یافته و مسیرهای رسانا تشکیل شده اند. آنها معمولاً در تلفن های همراه استفاده می شوند ،ابزار خودرو و سایر محصولات.

3. سرباز رنگ ماسک

رنگ ماسک جوش FPC زرد، سیاه و سفید است. استفاده از رنگ زرد را پیشنهاد می کنیم، فیلم زرد برای اکثریت قریب به اتفاق محصولات مانند محصولات مختلف کابل مناسب است.فیلم سیاه معمولاً در محصولات پیشرفته یا جذب نور استفاده می شود، مانند خودروها، تلفن های همراه، صفحه نمایش LED و غیره فیلم سفید دارای یک لایه اضافی پوشش سفید در مقایسه با فیلم زرد است و اغلب در محصولات مورد استفاده قرار می گیرد که نیاز به بازتاب دارند،مانند لوازم روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره

4ضخامت ورق مس

• گزینه های تک پانل FPC دقیق شامل 18um (0.5oz) و 35um (1oz) ؛
• تخته دو لایه FPC دقیق را می توان از 12um (0.33oz) ، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پانل واحد FPC معمولی می تواند 18um/25um/35um (1 oz)/50um را انتخاب کند؛
• تخته های دو لایه FPC معمولی را می توان از 18-25um، 25-25um، 35-35um، یا 35-70um انتخاب کرد.

5حداقل عرض خط / فاصله خط

در شرایط عادی، هرچه دشواری کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود که حداقل 3 میلی لیتر استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی صفحه مدار انعطاف پذیر FPC و تولید R & D، برای ارائه مشتریان با راه حل های شخصی، نقشه های طراحی،توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد

نمونه یا دسته قیمت از همان نوع تکنولوژی، مواد، تکنولوژی پیشرفته، امتیازات قیمت، به شدت برای مشتریان برای صرفه جویی در هزینه.

3حرفه

شرکت ما دارای آلمان، ژاپن، تایوان و مناطق دیگر از تجهیزات پیشرفته و تکنولوژی تولید، تولید حرفه ای، مقیاس است. کارخانه ما مساحت نزدیک به 20،000 متر مربع را پوشش می دهد،با بیش از 800 کارمند و 50 پرسنل ارشد فنی ستون فقرات.

4.طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه سیستم بین المللی، می تواند تولید زیربنای، سیم کشی، طراحی اصل، قالب، پچ،خدمات یک توقف با شبکه فولاد باز و پلاگین، 16 سال تجربه حرفه ای و فنی، شایسته انتخاب و اعتماد شماست.

5نمونه برداری

ما در نمونه سازی FPC و خدمات سفارشی تخصص داریم، این شرکت یک خط تولید شتابدار دارد، مانند: نمونه های دو صفحه ای صفحه مدار انعطاف پذیر می تواند در عرض 5-7 روز تکمیل شود.
