مدل محصول: HQ045

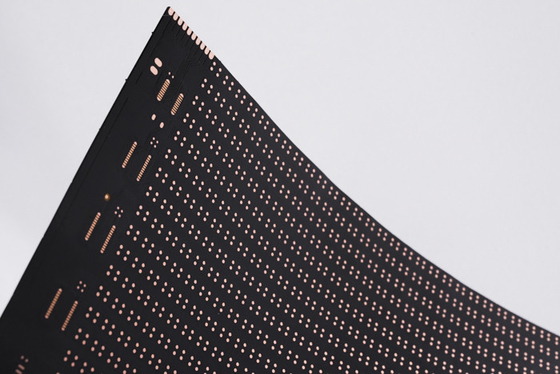

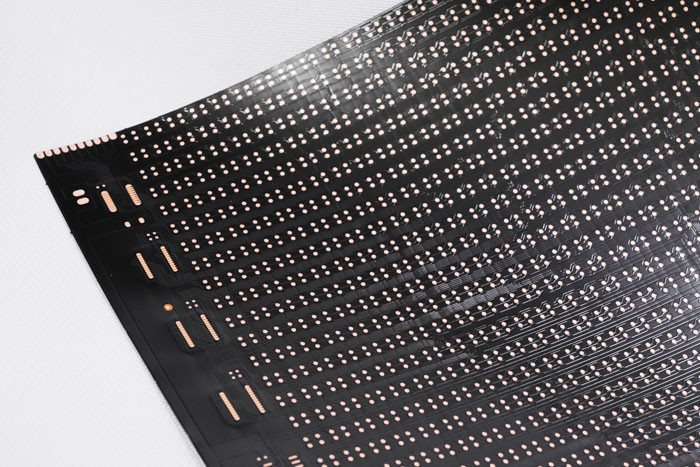

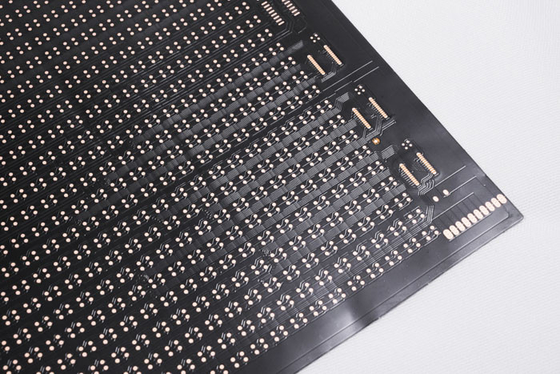

نام محصول: صفحه نمایش انعطاف پذیر LED FPC
ویژگی های محصول: برد مدار دو لایه، فیلم سیاه دو طرفه، متن سیاه، سطح OSP آنتی اکسیدان

1. ما تولید کننده PCB انعطاف پذیر و FPC هستیم، بر اساس نیاز شما ضخامت مواد و الزامات فرآیند مختلف PCB نوار LED، FPC دقیق، FPC نوار LED رنگی و سایر بردهای مدار انعطاف پذیر LED با تک، دو طرفه و چند لایه را سفارشی می کنیم.
2. انعطاف پذیری خوب و مقاومت در برابر خم شدن

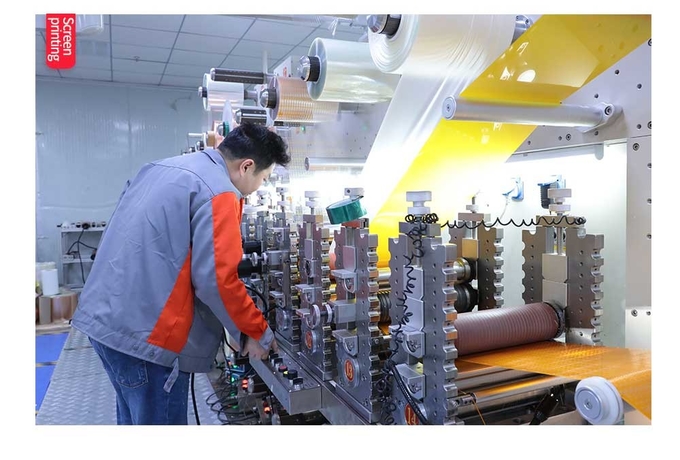

کارخانه دارای دستگاه تست خم شدن حرفه ای است، هر دسته از مواد قبل از تولید انبوه هزاران تست خم شدن را برای اطمینان از کیفیت محصول پشت سر می گذارند.

1. در مورد ابعاد:
FPC دقیق: حداکثر اندازه 240X500 میلی متر (محدودیت 250X500 میلی متر) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد رول مواد: حداکثر عرض 240. حداکثر طول 100 متر.
2. تعداد لایه های برد

• ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، vias افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم
رنگ های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد توصیه می شود، فیلم زرد برای اکثر محصولات مناسب است، مانند انواع محصولات کابل. فیلم سیاه معمولاً در محصولات پیشرفته یا جاذب نور استفاده می شود، مانند اتومبیل ها، تلفن های همراه، نمایشگرهای LED و غیره. فیلم سفید در مقایسه با فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود.
4. ضخامت فویل مسی

• گزینه های پنل تکی FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است؛
• برد دو لایه FPC دقیق را می توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.
• پنل تکی FPC معمولی می تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.

5. حداقل عرض خط/فاصله خط
در شرایط عادی، هرچه سختی کمتر باشد، نرخ نقص بالاتر است و به طور کلی توصیه می شود حداقل از 3 میل استفاده شود.
