مدل محصول: HQ046

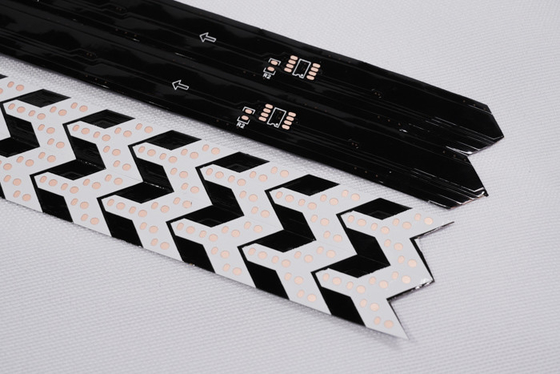

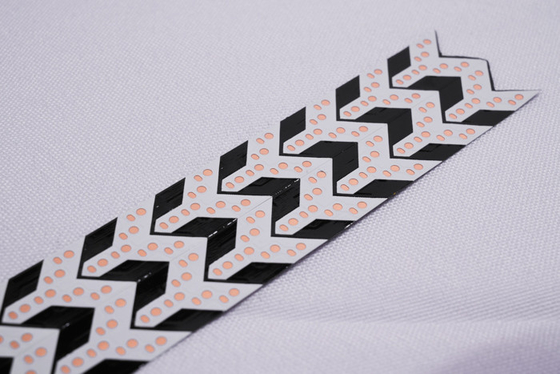

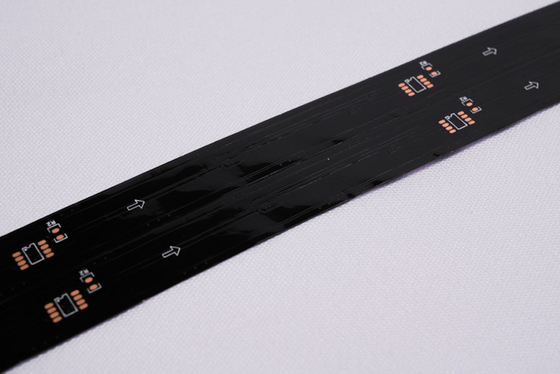

نام محصول: نوار نور LED FPC
ویژگی های محصول: تخته مدار دو لایه، فیلم سیاه دو طرفه، متن سیاه، سطح OSP آنتی اکسیدان

1. ما تولید کننده PCB انعطاف پذیر و FPC هستیم، بر اساس نیاز شما، ضخامت مواد و الزامات فرآیند مختلف FPC نوار نور LED، FPC دقیق، FPC نوار LED رنگی و سایر مدارهای انعطاف پذیر LED با تک لایه، دو طرفه و چند لایه را سفارشی می کنیم.
2. انعطاف پذیری خوب و مقاومت در برابر خم شدن
کارخانه دارای دستگاه تست خمش حرفه ای است، هر دسته از مواد از طریق
ده ها هزار تست خمش قبل از تولید انبوه برای اطمینان از کیفیت محصول.

پارامترهای فنی اصلی:
1. در مورد ابعاد:
FPC دقیق: حداکثر اندازه 240X500 میلی متر (محدودیت 250X500 میلی متر) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. تخته مواد رول: حداکثر عرض 240. حداکثر طول 100 متر.
2. تعداد لایه های تخته

• ساختار تخته تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، تخته های دو طرفه دارای دو لایه فویل مسی، vias افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم
رنگ های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد توصیه می شود، فیلم زرد برای اکثر محصولات مناسب است، مانند محصولات مختلف کابل. فیلم سیاه معمولاً در محصولات پیشرفته یا جذب کننده نور استفاده می شود، مانند اتومبیل، تلفن همراه، نمایشگرهای LED و غیره. فیلم سفید در مقایسه با فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند استفاده می شود، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره.
4. ضخامت فویل مسی

• گزینه های پنل تک FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است.
• تخته دو لایه FPC دقیق را می توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.
• پنل تک FPC معمولی می تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند.
• تخته های دو لایه FPC معمولی را می توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.

5. حداقل عرض خط/فاصله خط
در شرایط عادی، هرچه سختی کمتر باشد، نرخ نقص بالاتر است و به طور کلی توصیه می شود حداقل از 3 میل استفاده شود.

1. مشاوره

   16 سال تمرکز بر طراحی و تحقیق و توسعه و تولید برد مدار انعطاف پذیر FPC، برای ارائه راه حل های شخصی سازی شده به مشتریان، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد

   قیمت نمونه یا دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، به طور قابل توجهی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه ای

   شرکت ما دارای تجهیزات و فناوری تولید پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

   ارائه راه حل به مشتریان برای نهایی کردن تعدادی گواهینامه سیستم بین المللی، می تواند تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و مش فولادی باز را به صورت یکپارچه ارائه دهد، 16 سال تخصص و سطح فنی، شایسته انتخاب و اعتماد شماست.

5. ساخت نمونه

   ما در خدمات ساخت نمونه و سفارشی سازی FPC تخصص داریم، شرکت دارای خط تولید سریع است، به عنوان مثال: نمونه های دو پنلی برد مدار انعطاف پذیر را می توان در عرض 5-7 روز تکمیل کرد.

تمام عکس های این سایت واقعی هستند. به دلیل تغییرات در نورپردازی و وضوح نمایشگر، تصویری که مشاهده می کنید ممکن است درجه ای از انحراف رنگ داشته باشد. GongDong HongQi یک تولید کننده حرفه ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما سالانه به روز و ارتقا می یابند و ما در انواع خدمات ساخت نمونه و سفارشی سازی FPC تخصص داریم. اگر به محصولات ما علاقه مند هستید، لطفا الزامات خود را به ما بگویید، ما به شما در ارائه راه حل های حرفه ای، تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یکپارچه کمک خواهیم کرد.
لطفا با ما به صورت آنلاین یا از طریق ایمیل تماس بگیرید، و ما خدمات یک به یک را از تیم فروش حرفه ای خود به شما ارائه خواهیم داد. از وقت شما سپاسگزاریم.
