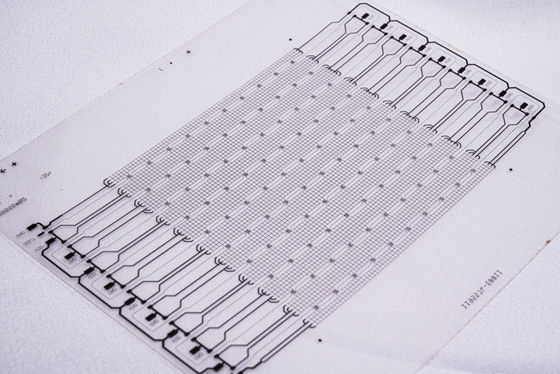

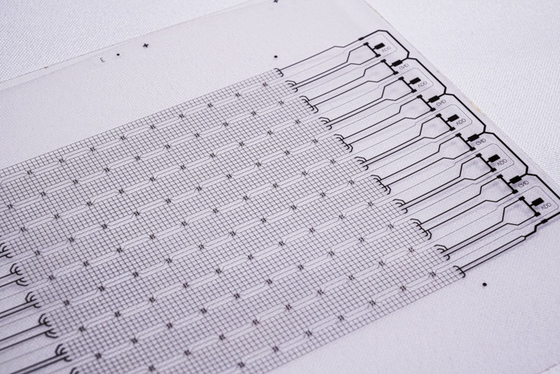

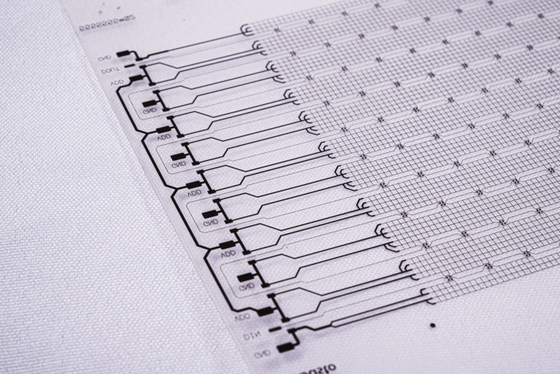

صفحه مدار چاپی الکترونیکی دو لایه شفاف LED صفحه نمایش انعطاف پذیر PCB

توضیحات محصول:

مدل محصول:HQ048
نام محصول:صفحه نمایش انعطاف پذیر LED FPC
ویژگی های محصول:صفحه مدار دو لایه ای، فیلم سیاه دو طرفه، متن سفیدآنتی اکسیدان OSP سطح

مشخصات محصول:

1ما تولید کننده ی انعطاف پذیر PCB و FPC هستیم، با توجه به نیازهای شما برای سفارشی کردن ضخامت مواد مختلف و الزامات فرآیند، FPC نوار نور LED، FPC دقیق،نوار LED رنگارنگ FPC و دیگر صفحه مدار انعطاف پذیر LED با یکدو طرفه و چند لایه

2انعطاف پذیری خوب و مقاومت در برابر خم شدن

کارخانه دارای یک آزمایش کننده خم شدن حرفه ای است، هر دسته از مواد از طریق

ده ها هزارتا تست خم کردن قبل از تولید انبوه برای تضمین کیفیت محصول

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. حدود ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (حد250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد.

2. شماره از لایه های روی تخته

• ساختار لوح تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزار الکترونیکی و سایر زمینه های دارای مدار نسبتا ساده استفاده می شود.
• در مقایسه با FPC تک لایه ای ، تخته های دو طرفه دارای دو لایه ورق مس ، ویاس های افزایش یافته و مسیرهای رسانا تشکیل شده اند. آنها معمولاً در تلفن های همراه استفاده می شوند ،ابزار خودرو و سایر محصولات.

3. سرباز رنگ ماسک

رنگ ماسک جوش FPC زرد، سیاه و سفید است. استفاده از رنگ زرد را پیشنهاد می کنیم، فیلم زرد برای اکثریت قریب به اتفاق محصولات مانند محصولات مختلف کابل مناسب است.فیلم سیاه معمولاً در محصولات پیشرفته یا جذب نور استفاده می شود، مانند خودروها، تلفن های همراه، صفحه نمایش LED و غیره فیلم سفید دارای یک لایه اضافی پوشش سفید در مقایسه با فیلم زرد است و اغلب در محصولات مورد استفاده قرار می گیرد که نیاز به بازتاب دارند،مانند لوازم روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره

4ضخامت ورق مس

• گزینه های تک پانل FPC دقیق شامل 18um (0.5oz) و 35um (1oz) ؛
• تخته دو لایه FPC دقیق را می توان از 12um (0.33oz) ، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پانل واحد FPC معمولی می تواند 18um/25um/35um (1 oz)/50um را انتخاب کند؛
• تخته های دو لایه FPC معمولی را می توان از 18-25um، 25-25um، 35-35um، یا 35-70um انتخاب کرد.

5حداقل عرض خط / فاصله خط

در شرایط عادی، هرچه دشواری کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود که حداقل 3 میلی لیتر استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی صفحه مدار انعطاف پذیر FPC و تولید R & D، برای ارائه به مشتریان با راه حل های شخصی، نقشه های طراحی،توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد

نمونه یا دسته قیمت از همان نوع از تکنولوژی، مواد، تکنولوژی پیشرفته، امتیازات قیمت، به شدت برای مشتریان برای صرفه جویی در هزینه.

3حرفه

شرکت ما دارای آلمان، ژاپن، تایوان و مناطق دیگر از تجهیزات پیشرفته و تکنولوژی تولید، تولید حرفه ای، مقیاس است. کارخانه ما مساحت نزدیک به 20،000 متر مربع را پوشش می دهد،با بیش از ۸۰۰ کارمند و ۵۰ پرسنل ارشد فنی.

4.طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه سیستم بین المللی، می تواند تولید بستر، سیم کشی، طراحی اصل، قالب، پچ،خدمات یک توقف با شبکه فولاد باز و پلاگین، 16 سال تجربه حرفه ای و فنی، شایسته انتخاب و اعتماد شماست.

5نمونه برداری

ما در نمونه سازی FPC و خدمات سفارشی تخصص داریم، این شرکت یک خط تولید شتابدار دارد، مانند: نمونه های دو صفحه صفحه مدار انعطاف پذیر می تواند در عرض 5-7 روز تکمیل شود.

گواهینامه ها و افتخارات

لطفاً توجه کنید:

تمام عکس های این سایت واقعی هستند. با توجه به تغییرات در نورپردازی، زاویه عکاسی و وضوح صفحه نمایش، تصویری که می بینید ممکن است درجه ای از انحراف کروماتیک داشته باشد.GongDong HongQi یک تولید کننده حرفه ای صفحه مدار با 16 سال سابقه در چین استمحصولات ما هر ساله به روز و ارتقا می یابند و ما در انواع نمونه سازی FPC و خدمات سفارشی تخصص داریم، اگر به محصولات ما علاقه مند هستید،لطفاً به ما در مورد خواسته هاتون بگيد، ما به شما کمک می کنیم تا راه حل های حرفه ای، تولید زیربنای، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یک مرحله ای را ارائه دهیم.

لطفاً با ما تماس بگیرید یا به ما ایمیل بزنید.و ما به شما خدمات تک به تک از طرف تیم فروش حرفه ای ما را ارائه خواهیم داد.از وقتتون ممنونم
