تخته مدار نوار نور COB با طول بی نهایت سفارشی مناسب برای مجموعه Pcb فلکس چراغ های LED

توضیحات محصول:

مدل محصول:HQ053

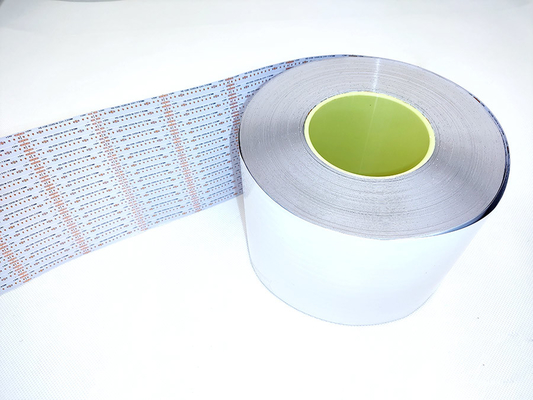

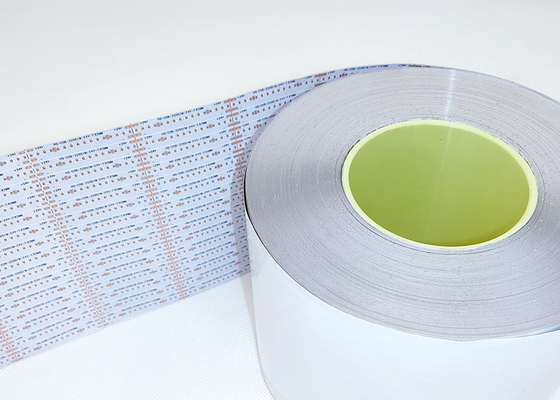

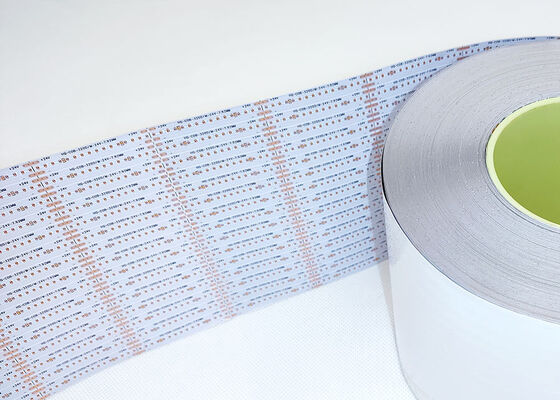

نام محصول:برد مدار نوار نور COB با طول بی نهایت
ویژگی های محصول:تخته دو لایه، روکش فیلم دو طرفه، تخته سفید، متن سیاه، آنتی اکسیدان OSP

مشخصات محصول:

1. ما تولید کننده PCB و FPC انعطاف پذیر هستیم، با توجه به نیاز شما برای سفارشی کردن ضخامت مواد مختلف و الزامات فرآیند، برد مدار نوار نور COB با طول بی نهایت، نوار LED رنگارنگ FPC و سایر برد مدارهای LED انعطاف پذیر با یک، دو طرفه و چند لایه.

2. انعطاف پذیری خوب و مقاومت در برابر خم شدن

این کارخانه دارای یک تست خمش حرفه ای است که هر دسته از مواد را از بین می برد

ده ها هزار تست خمش قبل از تولید انبوه برای اطمینان از کیفیت محصول.

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1.درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (Limit250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. تخته متریال رول: حداکثر عرض 240. حداکثر طول 100 متر.

2. شماره از لایه ها روی تخته

• ساختار تخته تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزار الکترونیکی و سایر زمینه ها با مدارهای نسبتا ساده استفاده می شود.
• در مقایسه با FPC تک لایه، تخته های دو طرفه دارای دو لایه فویل مسی، افزایش ورودی و تشکیل مسیرهای رسانا هستند. آنها به طور کلی در تلفن های همراه، ابزارآلات خودرو و سایر محصولات استفاده می شوند.

3. لحیم کاری رنگ ماسک

رنگ ماسک لحیم کاری FPC زرد، سیاه و سفید است. پیشنهاد استفاده از رنگ زرد، فیلم زرد برای اکثریت قریب به اتفاق محصولات مانند محصولات کابلی مختلف مناسب است. فیلم سیاه معمولاً در محصولات گران‌قیمت یا جذب نور مانند اتومبیل‌ها، تلفن‌های همراه، نمایشگرهای LED و غیره استفاده می‌شود. فیلم سفید دارای یک لایه اضافی از پوشش سفید در مقایسه با فیلم زرد است و اغلب در محصولاتی که نیاز به انعکاس دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می‌شود.

4. ضخامت فویل مس

• گزینه های تک پنل دقیق FPC شامل 18 میلی متر (0.5 اونس) و 35 میلی متر (1 اونس) است.
• برد دولایه FPC دقیق را می توان از 12um (0.33oz)، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پنل تکی FPC معمولی می تواند 18um/25um/35um (1oz)/50um را انتخاب کند.
• تخته های دو لایه FPC معمولی را می توان از 18-25um،25-25um،35-35um، یا 35-70um انتخاب کرد.

5. حداقل عرض خطوط/فاصله خطوط

در شرایط عادی، هرچه سختی کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود حداقل از 3 میل استفاده کنید.

فرآیند خدمات

1-مشاوره

16 سال تمرکز بر طراحی برد مدار انعطاف پذیر FPC و تولید تحقیق و توسعه، برای ارائه راه حل های شخصی، نقشه های طراحی، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط به مشتریان.

2. پیشنهاد

نمونه یا قیمت دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، امتیازات قیمت، تا حد زیادی برای مشتریان برای صرفه جویی در هزینه ها.

3-حرفه

شرکت ما دارای آلمان، ژاپن، تایوان و سایر مناطق تجهیزات پیشرفته و فن آوری تولید، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد که بیش از 800 کارمند و 50 پرسنل فنی ارشد دارد.

4.طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه های بین المللی سیستم، می تواند تولید بستر، سیم کشی، طراحی اصولی، قالب، پچ، پلاگین و مش فولادی باز، خدمات یک مرحله ای، 16 سال بارش در سطح حرفه ای و فنی، شایسته انتخاب و اعتماد شما را ارائه دهد.

5.ساخت نمونه

ما در خدمات ساخت و سفارشی سازی نمونه FPC تخصص داریم، این شرکت دارای یک خط تولید تسریع شده است، مانند: نمونه های پانل دوگانه برد مدار انعطاف پذیر را می توان در عرض 5-7 روز تکمیل کرد.

گواهینامه ها و افتخارات

لطفا توجه داشته باشید:

تمام عکس های این سایت واقعی هستند. به دلیل تغییر در نور، زاویه عکاسی و وضوح صفحه نمایش، تصویری که می بینید ممکن است درجاتی از انحراف رنگی داشته باشد. GongDong HongQi یک تولید کننده برد مدار حرفه ای با 16 سال سابقه در چین است. محصولات ما هر ساله به روز و ارتقا می یابند و ما در انواع خدمات ساخت و سفارشی سازی نمونه FPC تخصص داریم، اگر به محصولات ما علاقه مند هستید، لطفاً نیازهای خود را به ما بگویید، ما به شما کمک خواهیم کرد تا راه حل های حرفه ای، تولید بستر، سیم کشی، طراحی اصولی، قالب، پچ، پلاگین و سایر خدمات یک مرحله ای را ارائه دهید.

لطفا به صورت خطی با ما تماس بگیرید یا به ما ایمیل بزنید،و ما خدمات یک به یک را از تیم فروش حرفه ای خود به شما ارائه خواهیم داد.ممنون از وقتی که گذاشتید.
