چگونه یک برد PCB را طراحی کنیم؟

ما یک تولید کننده حرفه ای برد مدار چاپی انعطاف پذیر هستیم که می تواند بردهای مدار انعطاف پذیر FPC، FPC، بردهای مدار چاپی HDI، نوارهای LED SMD، نوارهای LED COB، طراحی برد PCB، صفحه نمایش LED انعطاف پذیر، PCB الکترونیکی، مونتاژ PCB، مونتاژ کارت مدار، دستگاه های زیبایی صورت و بردهای مدار دستگاه های رشد مو و غیره را ارائه دهد.

برد مدار زیبایی LED حرفه ای با استفاده از فناوری SMT پیشرفته

محصول ایده آل برای پوست

توضیحات محصول:

شماره مدل::HQ010

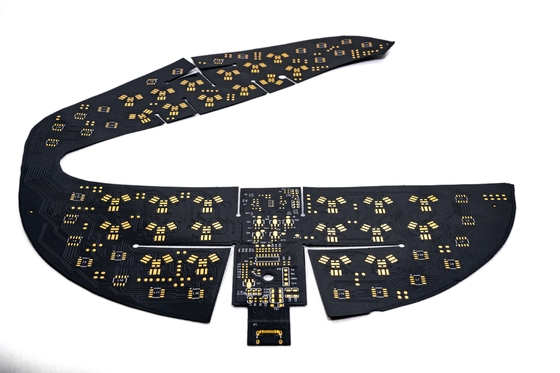

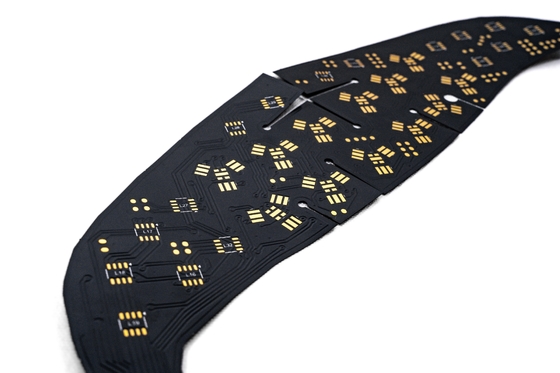

نام محصول:برد مدار FPC/LED زیبایی دستگاه زیبایی نوری
ویژگی های محصول:برد دو لایه، پوشش دو طرفه، برد سفید، متن سیاه، OSP ضد اکسیداسیون

مشخصات محصول:

1. با توجه به نیاز شما، ضخامت مواد و الزامات فرآیند مختلف را برای برد مدار خط نور انعطاف پذیر LED، خطوط تک و دو طرفه LED سفارشی کنید.

2. انعطاف پذیری و مقاومت خمشی خوب

کارخانه دارای دستگاه تست خمشی حرفه ای است و هر دسته از مواد

قبل از تولید انبوه، تحت آزمایش خمشی ده ها هزار بار قرار می گیرد

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (محدودیت 250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد مواد رول: حداکثر عرض 240. حداکثر طول 100 متر.

2. تعداد از لایه ها روی برد

• ساختار برد تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، افزایش سوراخ ها و تشکیل مسیرهای رسانا هستند. آنها به طور کلی در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم رنگ های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد را پیشنهاد می کنیم، فیلم زرد برای اکثریت قریب به اتفاق محصولات، مانند انواع محصولات کابلی مناسب است. فیلم سیاه معمولاً در محصولات رده بالا یا جاذب نور، مانند اتومبیل، تلفن های همراه، نمایشگرهای LED و غیره استفاده می شود. فیلم سفید دارای یک لایه پوشش سفید اضافی در مقایسه با فیلم زرد است و اغلب در محصولاتی که نیاز به انعکاس دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود.

4. ضخامت فویل مسی

گزینه های تک پانل FPC دقیق شامل 18um (0.5oz) و 35um (1oz) است؛

• برد دو لایه FPC دقیق را می توان از 12um (0.33oz)، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پانل های تک FPC معمولی می توانند 18um/25um/35um (1oz)/50um را انتخاب کنند;
• بردهای دو لایه FPC معمولی را می توان از 18-25um، 25-25um، 35-35um یا 35-70um انتخاب کرد.
• 5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه دشواری کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود از حداقل 3mil استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی و ساخت R&D برد مدار انعطاف پذیر FPC، برای ارائه راه حل های شخصی، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط به مشتریان.

2. پیشنهاد

نمونه یا نقل قول دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، تا حد زیادی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته آلمان، ژاپن، تایوان و سایر مناطق است، تولید حرفه ای، مقیاس. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه های سیستم بین المللی، می تواند تولید بستر، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و خدمات یک مرحله ای مشبک فولادی باز را ارائه دهد، 16 سال رسوب سطح حرفه ای و فنی، شایسته انتخاب و اعتماد شما.

5. نمونه سازی

ما در ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم، این شرکت دارای یک خط تولید سریع است، مانند: نمونه های دو پانل برد مدار انعطاف پذیر را می توان در عرض 5-7 روز تکمیل کرد.

گواهینامه ها و افتخارات

لطفا توجه داشته باشید:

تمام عکس های موجود در این سایت واقعی هستند. با توجه به تغییرات نور، زاویه عکاسی و وضوح صفحه نمایش، تصویری که می بینید ممکن است درجه ای از انحراف رنگی داشته باشد. GongDong HongQi یک تولید کننده حرفه ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما هر ساله به روز و ارتقا می یابند و ما در انواع ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم. اگر به محصولات ما علاقه مند هستید، لطفاً نیازهای خود را به ما بگویید، ما به شما کمک می کنیم تا راه حل های حرفه ای، تولید بستر، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یک مرحله ای را ارائه دهید.

لطفاً از طریق خط یا ایمیل با ما تماس بگیرید،

و ما خدمات یک به یک را از تیم فروش حرفه ای خود به شما ارائه خواهیم داد.از وقتی که گذاشتید متشکریم.
