چگونه یک برد PCB طراحی کنیم؟
ما تولید کننده حرفه ای بردهای مدار چاپی انعطاف پذیر هستیم و می توانیم بردهای مدار چاپی انعطاف پذیر FPC، مدارهای چاپی انعطاف پذیر FPC، بردهای مدار چاپی HDI، نوارهای نور LED SMD، نوارهای LED COB، طراحی برد PCB، صفحه نمایش LED انعطاف پذیر، PCB الکترونیکی، مونتاژ مدار چاپی، مونتاژ کارت مدار و غیره را ارائه دهیم.

مونتاژ برد مدار چاپی برد پنل نوری برای برد مدار دو لایه LED

توضیحات محصول:

مدل محصول:HQ029

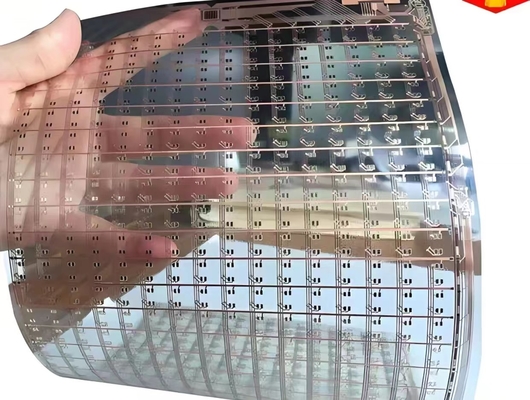

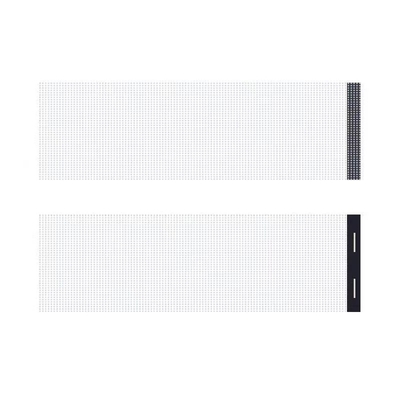

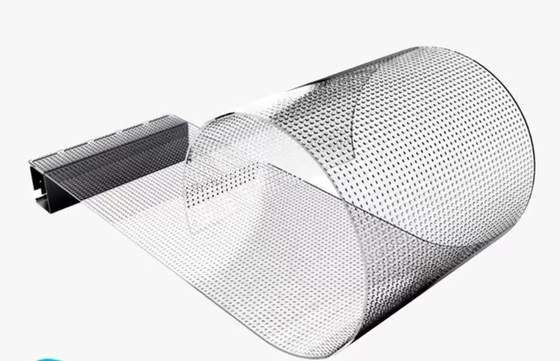

نام محصول: صفحه نمایش LED انعطاف پذیر شفاف
ویژگی های محصول: برد مدار دو لایه، فیلم سفید دو طرفه، متن سیاه،سطح OSP آنتی اکسیدان

مشخصات محصول:

1. ما تولید کننده PCB انعطاف پذیر و FPC هستیم، بر اساس نیاز شما ضخامت مواد و الزامات فرآیند مختلف برد مدار چاپی انعطاف پذیر LED، FPC دقیق، FPC نوار LED رنگی و سایر بردهای مدار چاپی انعطاف پذیر LED با تک لایه، دو لایه و چند لایه را سفارشی می کنیم.

2. انعطاف پذیری و مقاومت خوب در برابر خم شدن

کارخانه دارای دستگاه تست خمش حرفه ای است، هر دسته از مواد از طریق

ده ها هزار تست خمش قبل از تولید انبوه برای اطمینان از کیفیت محصول.

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500 میلی متر (محدودیت 250X500 میلی متر) و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد رول: حداکثر عرض 240. حداکثر طول 100 متر.

2. تعداد لایه های برد ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.

• در مقایسه با FPC تک لایه، بردهای دو لایه دارای دو لایه فویل مسی، vias افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.
• 3. رنگ ماسک لحیم

رنگ های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد توصیه می شود، فیلم زرد برای اکثر محصولات مناسب است، مانند انواع محصولات کابل. فیلم سیاه معمولاً در محصولات پیشرفته یا جذب کننده نور استفاده می شود، مانند خودرو، تلفن همراه، نمایشگرهای LED و غیره. فیلم سفید علاوه بر فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند استفاده می شود، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره. 4. ضخامت فویل مسی

گزینه های پنل تک FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است؛

برد دو لایه FPC دقیق را می توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.

• پنل تک FPC معمولی می تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.
• 5. حداقل عرض خط/فاصله خط
• در شرایط عادی، هرچه کوچکتر باشد، نرخ نقص بالاتر است و به طور کلی توصیه می شود حداقل 3 میل استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی و تحقیق و توسعه و تولید برد مدار چاپی انعطاف پذیر FPC، برای ارائه راه حل های شخصی سازی شده به مشتریان، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد قیمت

پیشنهاد قیمت نمونه یا دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، به طور قابل توجهی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه ای بودن

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی گواهینامه سیستم بین المللی، می تواند تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و باز کردن مش فولادی را به صورت یکپارچه ارائه دهد، 16 سال بارش فنی و حرفه ای، شایسته انتخاب و اعتماد شماست.

5. ساخت نمونه

ما در ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم، شرکت دارای خط تولید سریع است، به عنوان مثال: نمونه های برد مدار چاپی انعطاف پذیر دو لایه را می توان در عرض 5-7 روز تکمیل کرد.

گواهینامه ها و افتخارات

لطفاً توجه داشته باشید:

تمام عکس های این سایت واقعی هستند. به دلیل تغییرات در نور، زاویه عکاسی و وضوح صفحه نمایش، تصویری که مشاهده می کنید ممکن است درجه ای از انحراف رنگ داشته باشد. GongDong HongQi یک تولید کننده حرفه ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما سالانه به روز و ارتقا می یابند و ما در انواع ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم، اگر به محصولات ما علاقه مند هستید، لطفاً الزامات خود را به ما بگویید، ما به شما در ارائه راه حل های حرفه ای، تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یکپارچه کمک خواهیم کرد.

لطفاً با ما به صورت آنلاین تماس بگیرید یا به ما ایمیل بزنید،

و ما خدمات یک به یک را از تیم فروش حرفه ای خود به شما ارائه خواهیم داد.

از وقت شما متشکرم.
