لوح LED انعطاف‌پذیر دو لایه با OSP آنتی‌اکسیدان و سطح حفاظت در برابر آتش V0 برای نوارهای LED

لوح LED انعطاف‌پذیر دو لایه با OSP آنتی‌اکسیدان و سطح حفاظت در برابر آتش V0 برای نوارهای LED

نام تجاری:	HONGQI
شماره مدل:	HQ011
مقدار تولیدی:	پنجاه تا
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

UL E477885 IATF16949 GB/T13485

مواد عایق:

رزین آلی

مواد اولیه:

تعداد لایه ها::

دو طرفه

ضخامت لایه عایق::

فناوری پردازش:

فویل نورد شده

خصوصیات عقب ماندگی شعله::

سطح حفاظت از آتش V0

ضخامت صفحه:

0.05±0.25mm

روش بازاریابی:

فروش مستقیم کارخانه

رزین عایق:

رزین پلی آمید (PI)

ضخامت عایق:

تخته معمولی

خدمات دیگر:

پشتیبانی از خدمات سفارشی

سفتی مکانیکی::

انعطاف پذیر

زمینه برنامه:

مورد استفاده در تجهیزات پزشکی ، زیبایی و سلامتی ، تلفن های همراه ، ابزارهای خودرو و روشنایی LED ، ار

جزئیات بسته بندی:

بسته بندی شده با جعبه های کاغذی قوی

قابلیت ارائه:

100000 عدد در ماه

برجسته کردن:

FPCB با دقت بالا,FPCB قابل تنظیم,FPCB با گواهینامه ISO 9001

Customizable FPCB

ISO 9001 Certified FPCB

توضیحات محصول

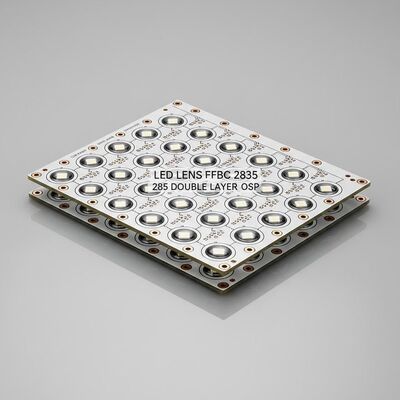

لنز LED FPCB با برد مدار داغ

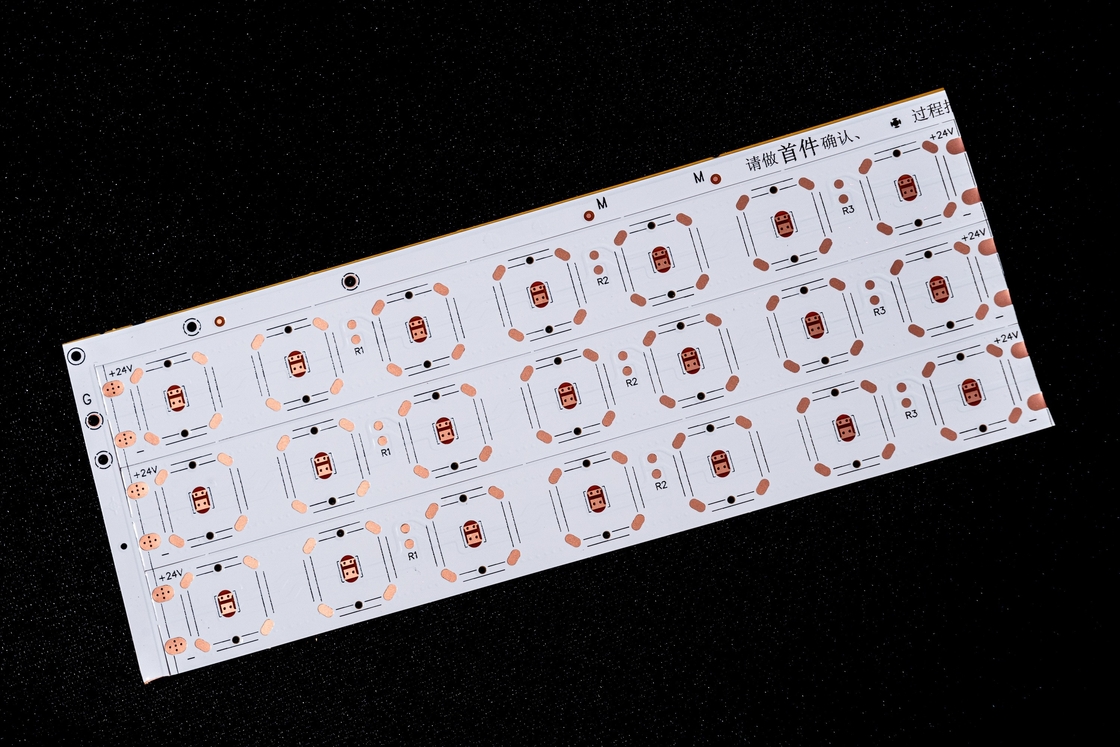

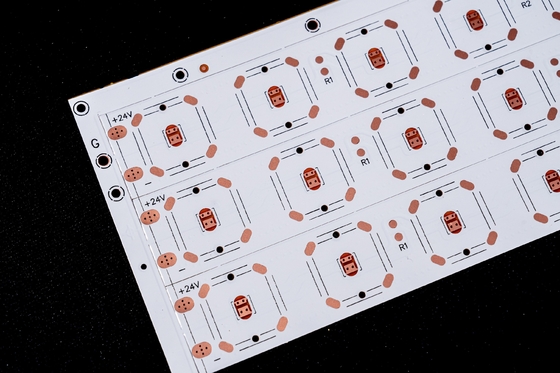

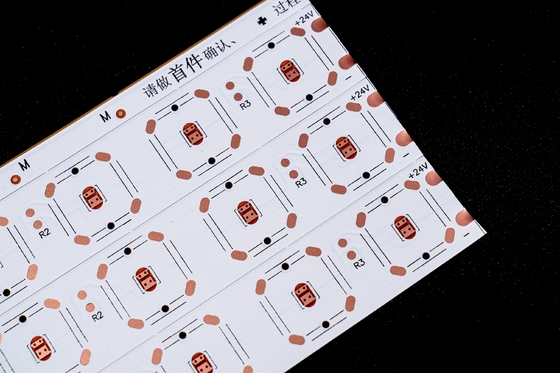

برد لنز LED 2835 با ساختار دو لایه، پوشش فیلم دو طرفه، تخته سفید با متن سیاه و عملیات آنتی اکسیدانی OSP.

مرور کلی محصول

PCB انعطاف پذیر بی سیم برای نوار LED - برد دو لایه با پوشش فیلم دو طرفه

مشخصات محصول

مدل: HQ011

نام محصول: برد انعطاف پذیر LED رنگی

ویژگی های کلیدی

ساختار برد دو لایه با پوشش فیلم دو طرفه
تخته سفید با متن سیاه و محافظت آنتی اکسیدانی OSP
ضخامت مواد و الزامات فرآیند قابل سفارشی سازی
انعطاف پذیری عالی و مقاومت خمشی برتر
تست خمشی حرفه ای با ده ها هزار چرخه قبل از تولید انبوه

پارامترهای طراحی FPC

ابعاد

FPC دقیق: حداکثر اندازه 240×500 میلی متر (محدودیت 250×500 میلی متر)، بدون محدودیت حداقل اندازه
برد مواد رول: حداکثر عرض 240 میلی متر، حداکثر طول 100 متر

لایه های برد

نوع لایه	مشخصات	کاربردها
تک لایه	ساختار ساده	کنترل صنعتی، ابزار دقیق الکترونیکی، مدارهای ساده
دو لایه	دو لایه فویل مسی با افزایش vias و مسیرهای رسانا	تلفن های همراه، ابزار دقیق خودرو، محصولات پیشرفته

رنگ های ماسک لحیم کاری

رنگ	ویژگی ها	کاربردها
زرد	مناسب برای اکثر محصولات	محصولات مختلف کابل
سیاه	سطح بالا، جذب کننده نور	خودروها، تلفن های همراه، نمایشگرهای LED
سفید	پوشش سفید اضافی برای بازتاب	چراغ ها، نمایشگرهای LED، محصولات زیبایی پزشکی

ضخامت فویل مسی

نوع برد	گزینه های ضخامت
پنل تک لایه FPC دقیق	18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
برد دو لایه FPC دقیق	12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
پنل تک لایه FPC معمولی	18 میکرومتر، 25 میکرومتر، 35 میکرومتر (1 اونس)، 50 میکرومتر
برد دو لایه FPC معمولی	18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر، 35-70 میکرومتر

حداقل عرض خط/فاصله خط

حداقل توصیه شده 3 میل برای عملکرد بهینه و کاهش نرخ نقص.

فرآیند خدمات

مشاوره

16 سال تمرکز بر طراحی، تحقیق و توسعه و تولید برد مدار انعطاف پذیر FPC. ارائه راه حل های شخصی سازی شده، نقشه های طراحی، توسعه محصول جدید و پشتیبانی فنی.

قیمت گذاری

قیمت گذاری رقابتی برای نمونه ها یا تولید دسته ای با استفاده از فناوری و مواد پیشرفته، که به طور قابل توجهی هزینه های مشتری را کاهش می دهد.

تولید حرفه ای

تجهیزات پیشرفته از آلمان، ژاپن و تایوان. تولید حرفه ای در مقیاس بزرگ با 20000 متر مربع تاسیسات، بیش از 800 کارمند و 50 پرسنل فنی ارشد.

خدمات طراحی

راه حل های کامل شامل تولید زیرلایه، سیم کشی، طراحی اصول، ساخت قالب، SMT، قطعات سوراخ دار و باز کردن استنسیل. 16 سال تخصص فنی.

ساخت نمونه

ساخت نمونه FPC تخصصی و سفارشی سازی با خطوط تولید تسریع شده. نمونه های برد مدار انعطاف پذیر دو لایه در عرض 5-7 روز تکمیل می شوند.

گواهینامه ها و افتخارات

لطفا توجه داشته باشید: تمام عکس های این سایت واقعی هستند. ممکن است به دلیل نورپردازی، زوایای عکاسی و تفاوت در وضوح نمایشگر، تغییرات جزئی در رنگ رخ دهد. GongDong HongQi یک تولید کننده حرفه ای برد مدار با 16 سال تجربه در چین است. محصولات ما سالانه به طور مداوم به روز و ارتقا می یابند. ما در انواع خدمات ساخت نمونه و سفارشی سازی FPC تخصص داریم. برای راه حل های حرفه ای شامل تولید زیرلایه، سیم کشی، طراحی اصول، ساخت قالب، SMT و خدمات قطعات سوراخ دار، با الزامات خود با ما تماس بگیرید.

برچسب ها:

100W چراغ سیل LED,چراغ سیلاب LED سفید 12000LM,مدار قفس غوطه ور LED FPC

FPCB با دقت بالا,FPCB قابل تنظیم,FPCB با گواهینامه ISO 9001

LED FPC immersion tin circuit
