چگونه یک برد PCB طراحی کنیم؟
ما تولیدکنندگان حرفه‌ای بردهای مدار چاپی انعطاف‌پذیر هستیم، می‌توانیم برد مدار انعطاف‌پذیر FPC، مدار چاپی انعطاف‌پذیر FPC، برد مدار چاپی HDI، نوار نور LED SMD، نوار LED COB، طراحی برد PCB، صفحه نمایش LED انعطاف‌پذیر، PCB الکترونیکی، مونتاژ مدار چاپی، مونتاژ کارت مدار و غیره را ارائه دهیم.

فروش مستقیم کارخانه مونتاژ مدار چاپی انعطاف‌پذیر برد مدار دو لایه

توضیحات محصول:

مدل محصول:HQ052

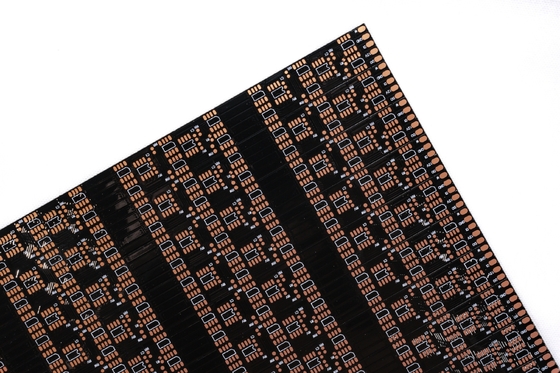

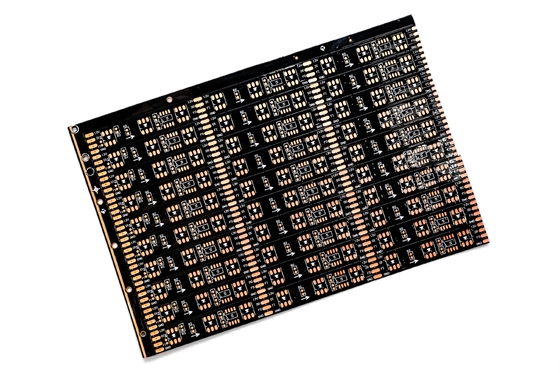

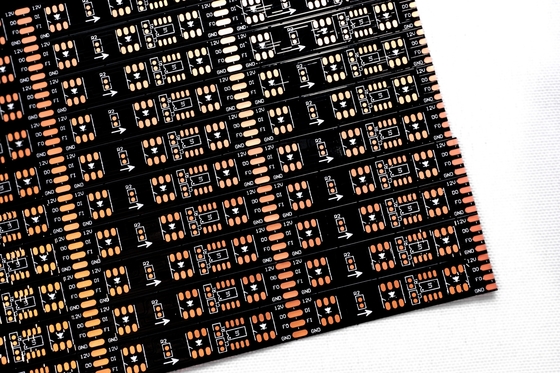

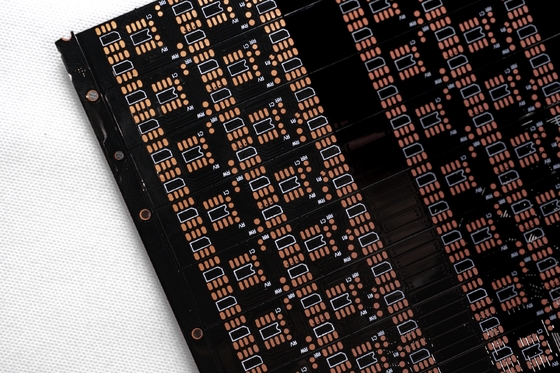

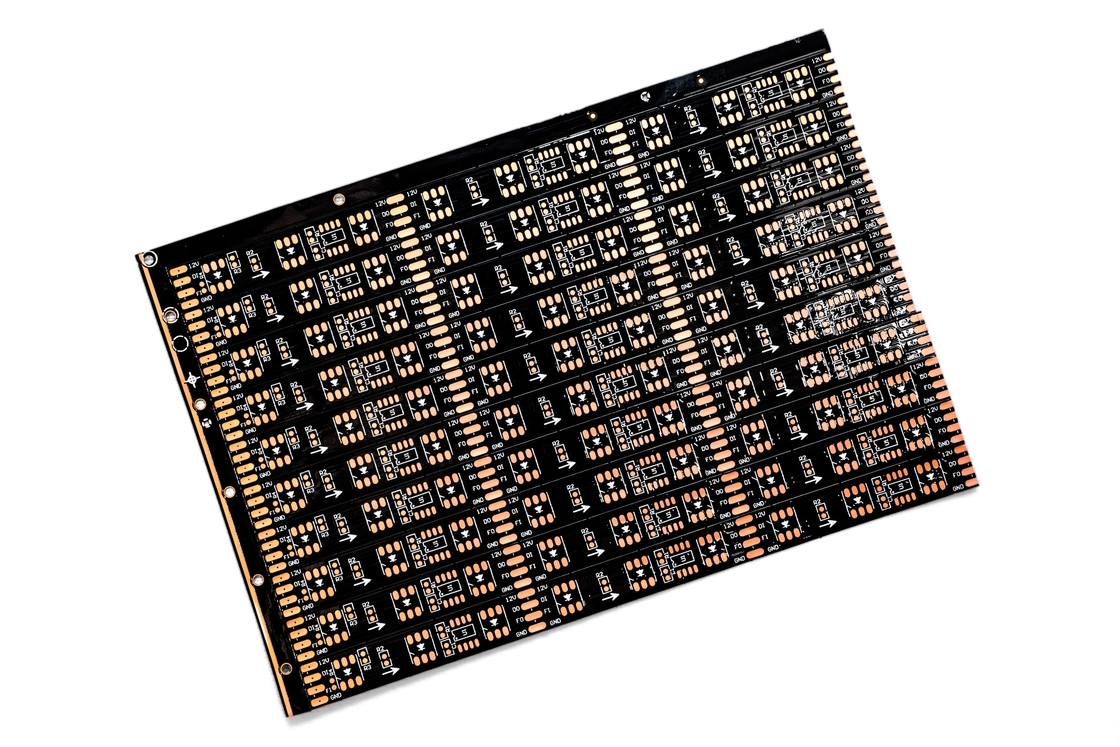

نام محصول:FPC نوار نور LED
ویژگی های محصول: برد مدار دو لایه، فیلم سیاه دو طرفه، متن سیاه، آنتی اکسیدان OSP سطحی

مشخصات محصول:

1. ما تولید کننده Pcb انعطاف پذیر و FPC هستیم، با توجه به نیازهای شما برای سفارشی کردن ضخامت مواد و الزامات فرآیند مختلف FPC نوار نور LED، FPC دقیق، FPC نوار LED رنگارنگ و سایر بردهای مدار انعطاف پذیر LED با تک، دو طرفه و چند لایه.

2. انعطاف پذیری خوب و مقاومت در برابر خم شدن

این کارخانه دارای یک تستر خمشی حرفه ای است، هر دسته از مواد از طریق

ده ها هزار آزمایش خمشی قبل از تولید انبوه برای اطمینان از کیفیت محصول.

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (محدودیت 250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد مواد رول: حداکثر عرض 240. حداکثر طول 100 متر.

2. تعداد از لایه ها روی برد

• ساختار برد تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، افزایش سوراخ ها و مسیرهای رسانا هستند. آنها به طور کلی در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم رنگ های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد را پیشنهاد می کنیم، فیلم زرد برای اکثریت قریب به اتفاق محصولات، مانند انواع محصولات کابل مناسب است. فیلم سیاه معمولاً در محصولات رده بالا یا جذب کننده نور، مانند اتومبیل، تلفن های همراه، نمایشگرهای LED و غیره استفاده می شود. فیلم سفید دارای یک لایه پوشش سفید اضافی در مقایسه با فیلم زرد است و اغلب در محصولاتی که نیاز به انعکاس دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود.

4. ضخامت فویل مسی

گزینه های پنل تک FPC دقیق شامل 18um (0.5oz) و 35um (1oz) است؛

• برد دو لایه FPC دقیق را می توان از 12um (0.33oz)، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پنل تک FPC معمولی می تواند 18um/25um/35um (1oz)/50um را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25um، 25-25um، 35-35um یا 35-70um انتخاب کرد.
• 5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه سختی کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود از حداقل 3mil استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی و تحقیق و توسعه برد مدار انعطاف پذیر FPC، برای ارائه راه حل های شخصی، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط به مشتریان.

2. پیشنهاد

نمونه یا نقل قول دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، تا حد زیادی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته آلمان، ژاپن، تایوان و مناطق دیگر، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه های سیستم بین المللی، می تواند تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و خدمات یک مرحله ای مشبک فولادی باز را ارائه دهد، 16 سال رسوب سطح حرفه ای و فنی، شایسته انتخاب و اعتماد شما.

5. ساخت نمونه

ما در ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم، این شرکت دارای یک خط تولید سریع است، مانند: نمونه های پنل دوگانه برد مدار انعطاف پذیر را می توان در عرض 5-7 روز تکمیل کرد.
