چگونه یک برد FPC طراحی کنیم؟

ما تولیدکنندگان حرفه‌ای بردهای مدار چاپی انعطاف‌پذیر هستیم، می‌توانیم برد مدار انعطاف‌پذیر FPC، مدار چاپی انعطاف‌پذیر FPC، برد مدار چاپی HDI، نوار نور LED SMD، نوار LED COB، طراحی برد FPC، صفحه نمایش LED انعطاف‌پذیر، PCB الکترونیکی، مونتاژ مدار چاپی، مونتاژ کارت مدار، دستگاه زیبایی ماسک صورت خانگی و برد مدار دستگاه رشد مو و غیره را ارائه دهیم.

توضیحات FPC:

مدل FPC:HQ050

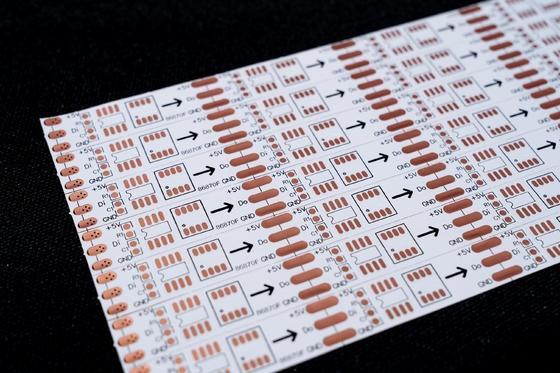

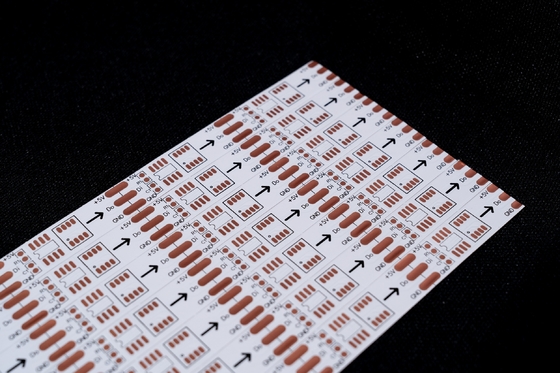

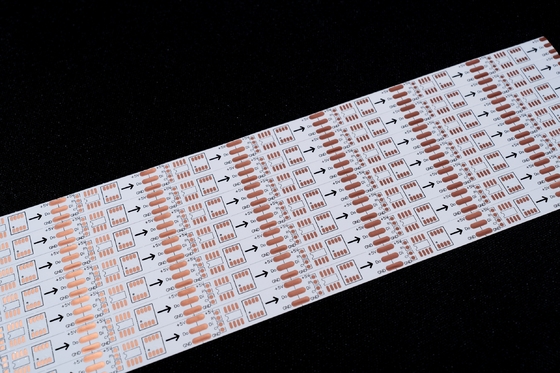

نام FPC: برد نوار LED 5050RGB
ویژگی‌های FPC: برد دو لایه، پوشش فیلم دو طرفه، تخته سفید، متن سیاه، آنتی‌اکسیدان OSP

I. پارامترهای اصلی فنی
(1) پارامترهای ابعاد
حداکثر اندازه FPC دقیق 240 میلی‌متر × 500 میلی‌متر است (با محدودیت 250 میلی‌متر × 500 میلی‌متر) و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برای بردهای مواد رول، حداکثر عرض 240 میلی‌متر و حداکثر طول می‌تواند به 100 متر برسد. این محدوده اندازه می‌تواند نیازهای تولید محصولات مختلف FPC، از جمله بردهای نوار LED FPC را برآورده کند. از آنجایی که بردهای نوار LED FPC باید با سناریوهای نصب مختلف سازگار شوند، الزامات بالایی برای انعطاف‌پذیری اندازه دارند و ویژگی‌های اندازه FPC دقیق آن را برای این کار مناسب می‌کند.
(2) تعداد لایه‌های برد
برد تک لایه: ساختار ساده‌ای دارد که فقط یک لایه فویل مسی و یک مسیر رسانا دارد. برای زمینه‌هایی با مدارهای نسبتاً ساده مانند کنترل صنعتی و ابزارهای الکترونیکی قابل استفاده است. در برخی از بردهای نوار LED FPC ساده، اگر طراحی مدار ساده باشد، برد تک لایه نیز می‌تواند نیازهای اساسی رسانایی را برآورده کند.
برد دو لایه: در مقایسه با FPC تک لایه، برد دو لایه شامل دو لایه فویل مسی است. با افزودن vias، مسیرهای رسانای پیچیده‌ای را تشکیل می‌دهد که دارای یکپارچگی مدار بالاتری است. به طور گسترده در محصولاتی مانند تلفن‌های همراه و ابزارهای خودرو استفاده می‌شود و همچنین یک ساختار رایج برای بردهای نوار LED FPC است. از آنجایی که بردهای نوار LED FPC باید اجزای LED و مدارهای کنترل متعددی را ادغام کنند، بردهای دو لایه می‌توانند اتصال مدار و انتقال سیگنال را به طور موثرتری محقق کنند.
(3) رنگ ماسک لحیم
رنگ‌های ماسک لحیم FPC عمدتاً شامل زرد، سیاه و سفید است که هر کدام برای سناریوهای مختلف مناسب هستند:
ماسک لحیم زرد: برای اکثر محصولات FPC، مانند محصولات کابل مختلف، قابل استفاده است. با تطبیق پذیری قوی، به طور گسترده در FPC معمولی و برخی از بردهای نوار LED FPC ساده استفاده می‌شود.
ماسک لحیم سیاه: اغلب در محصولات FPC با کیفیت بالا یا آنهایی که نیاز به جذب نور دارند، مانند لوازم الکترونیکی خودرو، اجزای تلفن همراه و بردهای نوار LED FPC استفاده می‌شود. در سناریوهای نمایش بردهای نوار LED FPC، ماسک لحیم سیاه می‌تواند تداخل انعکاس نور را کاهش داده و اثر نمایش را بهبود بخشد.
ماسک لحیم سفید: در مقایسه با ماسک زرد، یک پوشش سفید اضافی دارد که عملکرد بازتاب نور خوبی دارد. برای محصولات FPC که نیاز به انعکاس نور دارند، مانند وسایل روشنایی، نمایشگرهای LED و محصولات زیبایی پزشکی مناسب است. در بردهای نوار LED FPC، اگر لازم است میزان استفاده از نور LED افزایش یابد، ماسک لحیم سفید یک انتخاب ایده‌آل است.
(4) ضخامت فویل مسی
انتخاب ضخامت فویل مسی برای انواع مختلف FPC به شرح زیر است:
FPC دقیق: برای بردهای تک لایه، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) اختیاری هستند. برای بردهای دو لایه، 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) در دسترس هستند.
FPC معمولی: برای بردهای تک لایه، 18 میکرومتر، 25 میکرومتر، 35 میکرومتر (1 اونس) و 50 میکرومتر را می‌توان انتخاب کرد. برای بردهای دو لایه، 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر و 35-70 میکرومتر اختیاری هستند.
بردهای نوار LED FPC اغلب فویل مسی 18 میکرومتر یا 35 میکرومتر را برای تعادل رسانایی و انعطاف‌پذیری انتخاب می‌کنند. فویل مسی 18 میکرومتر برای بردهای نوار LED FPC با الزامات انعطاف‌پذیری بالا مناسب است، در حالی که فویل مسی 35 میکرومتر در سناریوهای جریان بالا مزایای بیشتری دارد.
(5) مشخصات ضخامت فویل مسی
FPC دقیق: بردهای تک لایه می‌توانند 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) را انتخاب کنند. بردهای دو لایه می‌توانند 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) را انتخاب کنند.
FPC معمولی: بردهای تک لایه دارای گزینه‌های 18 میکرومتر، 25 میکرومتر، 35 میکرومتر (1 اونس) و 50 میکرومتر هستند. بردهای دو لایه می‌توانند 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر و 35-70 میکرومتر باشند.
انتخاب ضخامت فویل مسی برای بردهای نوار LED FPC باید بار جریان و الزامات انعطاف‌پذیری را در نظر بگیرد. برای بردهای نوار LED FPC با توان کم، فویل مسی 18 میکرومتر می‌تواند نیازها را برآورده کند. برای بردهای با توان بالا، فویل مسی 35 میکرومتر و بالاتر می‌تواند پایداری رسانایی را بهتر تضمین کند.
(6) حداقل عرض/فاصله خط
هرچه عرض و فاصله خط کمتر باشد، تولید FPC دشوارتر و میزان نقص بالاتر است. به طور کلی توصیه می‌شود که حداقل عرض/فاصله خط کمتر از 3 میل نباشد. این پارامتر به ویژه برای بردهای نوار LED FPC حیاتی است. کنترل دقیق عرض و فاصله خط در بردهای نوار LED FPC به طور مستقیم بر عملکرد رسانایی و عمر سرویس آنها به دلیل مدارهای متراکم آنها تأثیر می‌گذارد.
II. فرآیند خدمات
(1) خدمات مشاوره
با 16 سال تمرکز بر طراحی، تحقیق و توسعه و تولید FPC و بردهای نوار LED FPC، می‌توانیم راه‌حل‌های شخصی‌سازی شده‌ای را به مشتریان ارائه دهیم، از جمله بهینه‌سازی نقشه‌های طراحی، راهنمایی در مورد توسعه محصول جدید و پشتیبانی فنی مربوطه، و به مشتریان در حل مشکلات فنی در کاربرد FPC و بردهای نوار LED FPC کمک کنیم.
(2) خدمات قیمت‌گذاری
ما برای نمونه‌ها یا سفارشات عمده FPC و بردهای نوار LED FPC با فناوری‌ها و مواد مشابه، قیمت‌گذاری ارائه می‌دهیم. با تکیه بر فناوری پیشرفته و انتخاب مواد بهینه، مزایای قیمت را به دست می‌آوریم و هزینه‌ها را برای مشتریان به میزان قابل توجهی کاهش می‌دهیم.
(3) قدرت حرفه‌ای
این شرکت مجهز به تجهیزات و فناوری‌های تولید پیشرفته از آلمان، ژاپن، تایوان، چین و مناطق دیگر است و تولید حرفه‌ای و در مقیاس بزرگ FPC و بردهای نوار LED FPC را محقق می‌کند. این کارخانه مساحتی نزدیک به 20000 متر مربع را پوشش می‌دهد، با بیش از 800 کارمند و 50 نیروی فنی ارشد، که تضمینی برای تولید با کیفیت بالای FPC و بردهای نوار LED FPC ارائه می‌دهد.
(4) خدمات طراحی
ما می‌توانیم راه‌حل‌های فرآیند کامل را برای FPC و بردهای نوار LED FPC به مشتریان ارائه دهیم. با گذراندن تعدادی از گواهینامه‌های سیستم بین‌المللی، ما خدمات یک‌جا مانند تولید زیرلایه، طراحی سیم‌کشی، طراحی اصل، توسعه قالب، پچ، پلاگین و تولید مش فولادی را پوشش می‌دهیم. با 16 سال انباشت فنی حرفه‌ای، ما از پشتیبانی طراحی قابل اعتماد برای FPC و بردهای نوار LED FPC اطمینان حاصل می‌کنیم.
(5) خدمات نمونه‌سازی
ما در خدمات نمونه‌سازی و سفارشی‌سازی FPC و بردهای نوار LED FPC تخصص داریم که مجهز به یک خط تولید سریع هستیم. به عنوان مثال، نمونه‌های اولیه بردهای دو لایه FPC (از جمله بردهای دو لایه نوار LED FPC) را می‌توان در عرض 5-7 روز تکمیل کرد.
توجه: تمام تصاویر موجود در این وب‌سایت در محل گرفته شده‌اند. با توجه به تفاوت در نور، زاویه عکاسی و وضوح نمایشگر، ممکن است تفاوت‌های رنگی بصری وجود داشته باشد. به عنوان یک تولیدکننده حرفه‌ای برد مدار با 16 سال سابقه در چین، GongDong HongQi محصولات مانند FPC و بردهای نوار LED FPC را هر ساله به‌روزرسانی و ارتقا می‌دهد و بر روی خدمات نمونه‌سازی و سفارشی‌سازی FPC مختلف تمرکز دارد. اگر به FPC یا بردهای نوار LED FPC نیاز دارید، می‌توانید الزامات خاص را به ما اطلاع دهید و ما راه‌حل‌های حرفه‌ای و خدمات یک‌جا از جمله تولید زیرلایه و طراحی سیم‌کشی را ارائه خواهیم داد. خوش آمدید به صورت آنلاین مشاوره کنید یا از طریق ایمیل با ما تماس بگیرید و تیم فروش حرفه‌ای ما خدمات یک به یک را به شما ارائه می‌دهد.
