کانکتور FPC طلای دو طرفه قابل سفارشی برای کاربردهای FPC نوار

کانکتور FPC طلای دو طرفه قابل سفارشی برای کاربردهای FPC نوار

نام تجاری:	HONGQI
شماره مدل:	HQ006
مقدار تولیدی:	پنجاه تا
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C، D/P، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

UL E477885 IATF16949 GB/T13485

اندازه:

قابل تنظیم

5 میلی متر

انعطاف پذیری:

انعطاف پذیر

1 اونس

روش بازاریابی:

فروش مستقیم کارخانه

نوع محصول:

مدار چاپی انعطاف پذیر

دمای عملیاتی:

-20 تا 60 درجه سانتی گراد

فعلی:

ضخامت عایق:

تخته معمولی

سیلک اسکرین:

سختی مکانیکی:

انعطاف پذیر

ضخامت مس:

1 اونس

رتبه بندی IP:

خدمات دیگر:

پشتیبانی از خدمات سفارشی

جزئیات بسته بندی:

بسته بندی شده با جعبه های کاغذی قوی

قابلیت ارائه:

100000 عدد در ماه

برجسته کردن:

HDI PCB ribbon connector,FPC corner connector board,machine connecting PCB connector

FPC corner connector board

machine connecting PCB connector

توضیحات محصول

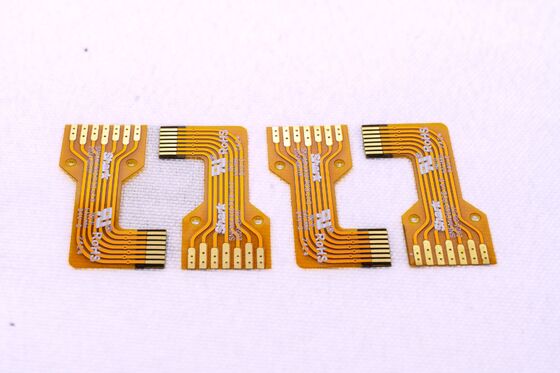

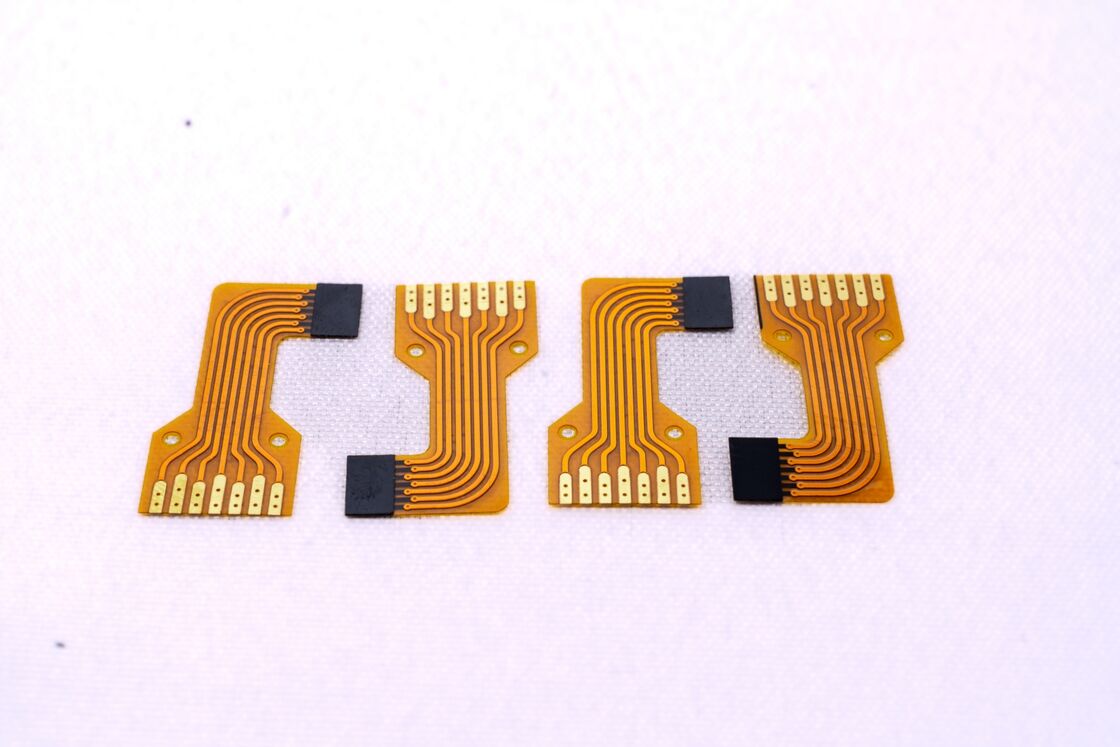

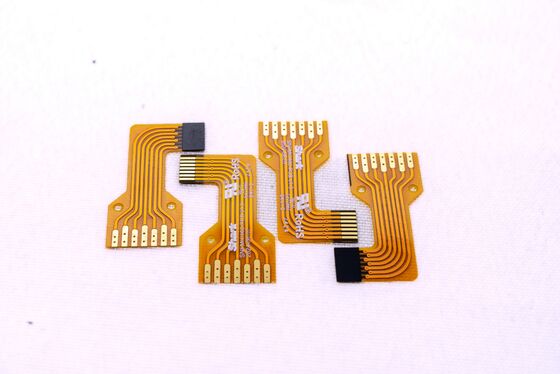

برد اتصال دستگاه هونگچی - اتصال کانکتور گوشه FPC ریبون

مرور کلی محصول

مدل: HQ006

نام: اتصال FPC ریبون

ویژگی های کلیدی

ساختار فیلم زرد دو طرفه
پوشش طلایی برای هدایت بهتر
طراحی برد با کیفیت بالا دو لایه

گزینه های سفارشی سازی

قابل سفارشی سازی بر اساس الزامات خاص با خدمات سفارشی و تولید نمونه در دسترس

پارامترهای طراحی FPC

دقت ابعادی

حداکثر اندازه برای FPC دقیق: 240 میلی متر × 500 میلی متر (تلرانس تا 250 میلی متر × 500 میلی متر)
حداقل اندازه: بدون محدودیت
برد مواد رول: حداکثر عرض 240 میلی متر، حداکثر طول 100 متر

گزینه های لایه برد

FPC تک لایه: ایده آل برای کاربردهای مداری ساده مانند کنترل صنعتی و ابزار دقیق الکترونیکی
FPC دو طرفه: دارای دو لایه فویل مسی، سوراخ های بیشتر و مسیرهای رسانا، مناسب برای کاربردهای پیشرفته در دستگاه های تلفن همراه و ابزار دقیق خودرو

رنگ های ماسک لحیم

گزینه های موجود: زرد، سیاه یا سفید
فیلم زرد توصیه شده برای کاربردهای عمومی (مونتاژ کابل)
فیلم سیاه معمولاً در کاربردهای سطح بالا یا حساس به نور استفاده می شود (خودرو، دستگاه های تلفن همراه، نمایشگرهای LED)
فیلم سفید شامل پوشش بازتابنده اضافی، ایده آل برای محصولاتی که نیاز به بازتاب نور دارند (تجهیزات روشنایی، تجهیزات پزشکی)

گزینه های ضخامت فویل مسی

نوع برد	پیکربندی لایه	گزینه های ضخامت
FPC دقیق	پنل تکی	18 میکرومتر (0.5 اونس) یا 35 میکرومتر (1 اونس)
FPC دقیق	برد دو لایه	12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس)، یا 35 میکرومتر (1 اونس)
FPC استاندارد	پنل تکی	18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر
FPC استاندارد	برد دو لایه	18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر، یا 35-70 میکرومتر

حداقل عرض/فاصله خط

حداقل توصیه شده 3 میل برای کاربردهای استاندارد برای اطمینان از قابلیت اطمینان و کاهش نرخ نقص

فرآیند خدمات

پشتیبانی مشاوره و طراحی: بیش از 16 سال تخصص در طراحی، تحقیق و توسعه و تولید FPC با راه حل های سفارشی و پشتیبانی فنی
پیش فاکتور و نمونه سازی: پیش فاکتورهای رقابتی برای نمونه ها یا سفارشات عمده با فناوری های پیشرفته و راه حل های مقرون به صرفه
قابلیت های تولید پیشرفته: تجهیزات پیشرفته از آلمان، ژاپن و تایوان در مرکز 20000 متر مربعی ما با بیش از 800 متخصص ماهر
طراحی و مهندسی جامع: راه حل های کامل شامل تولید زیرلایه، طراحی سیم کشی، ساخت قالب و خدمات مش فولادی
تولید نمونه: تولید نمونه تخصصی FPC با زمان تحویل سریع (نمونه های پنل دو طرفه در 5-7 روز تکمیل می شوند)

گواهینامه ها و افتخارات

تمام تصاویر محصول نمایش واقعی از پیشنهادات ما هستند. به عنوان یک شریک مورد اعتماد با بیش از 16 سال تجربه صنعتی، ما در ارائه راه حل های سفارشی FPC با کیفیت بالا برای کاربردهای متنوع در سراسر جهان تخصص داریم.

برچسب ها:

HONGQI FPC برای اتصال مشترک قطعات الکترونیکی ربات رابط FPCB دو لایه HDI صفحه مدار چاپی FPC صفحه مدار اتصال انعطاف پذیر سفارشی
