جمع آوری مدار چاپی انعطاف پذیر - فروش مستقیم کارخانه PCB دو لایه

توضیحات محصول

مدل:HQ00536

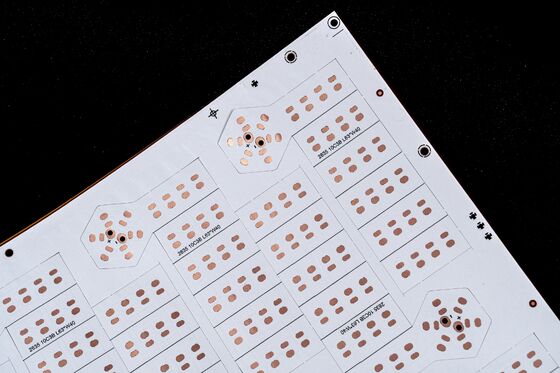

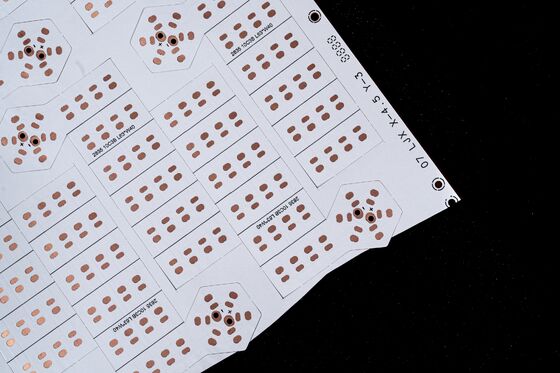

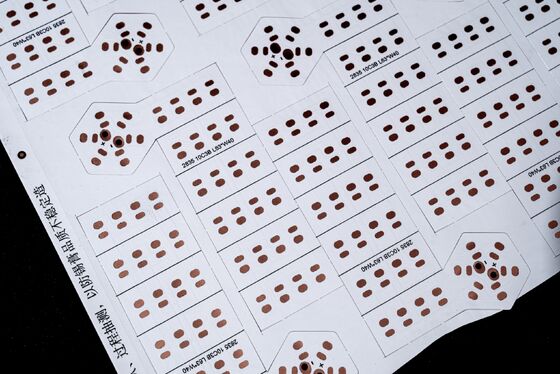

نام:FPC نوار نور LED

ویژگی ها:

• صفحه مدار دو لایه ای
• فیلم سیاه در هر دو طرف
• چاپ متن سیاه
• درمان ضد اکسیداسیون سطح OSP (حفاظ بر قابلیت جوش آلی)

مشخصات محصول

1. گزینه های سفارشی سازی:
   به عنوان یک تولید کننده حرفه ای از PCB انعطاف پذیر و FPC، ما محصولات خود را متناسب با نیازهای خاص مشتری:

   • FPC نوار روشن LED
   • FPC دقیق
   • نوار LED رنگارنگ FPC
   • تخت های تک طرفه، دو طرفه یا چند لایه ای از FPC

2. خواص مکانیکی:

   • انعطاف پذیری و دوام عالی برای کاربردهای خم
   • استاندارد های آزمایش کارخانه شامل ده ها هزار چرخه خم شدن برای اطمینان از قابلیت اطمینان است

پارامترهای طراحی FPC

1مشخصات ابعاد:

• دقت FPC: حداکثر اندازه: 240mm x 500mm (تا 250mm x 500mm)
• حداقل اندازه: بدون محدودیت
• صفحه از مواد رول: حداکثر عرض: 240mm؛ حداکثر طول: 100 متر

2. پیکربندی لایه برد:

• بوردهای تک لایه برای کاربردهای مدار ساده (به عنوان مثال کنترل صنعتی، ابزار الکترونیکی) مناسب هستند.
• تخته های دو طرفه دارای دو لایه ورق مس با ویاس هستند که مسیرهای رسانا پیچیده را امکان پذیر می کنند. معمولاً در دستگاه های تلفن همراه و الکترونیک خودرو استفاده می شود.

3. انتخاب رنگ ماسک سولدر:

• رنگ های موجود: زرد، سیاه یا سفید
  • فيلم زرد:ایده آل برای کاربردهای عمومی (به عنوان مثال کابل ها)
  • فیلم سیاه:مناسب برای محصولات پیشرفته یا حساس به نور (به عنوان مثال، اتومبیل ها، تلفن های همراه، صفحه نمایش LED).
  • فيلم سفيد:شامل یک لایه پوشش سفید اضافی است، ایده آل برای کاربردهای بازتاب دهنده (به عنوان مثال، لوازم روشنایی، تجهیزات زیبایی پزشکی).

4گزینه های ضخامت ورق مس:

• FPC دقیق: گزینه های تک لایه: 18μm (0.5oz) ، 35μm (1oz)
  گزینه های لایه دوگانه: 12μm (0.33oz) ، 18μm (0.5oz) یا 35μm (1oz)
• استاندارد FPC: گزینه های تک لایه: 18μm/25μm/35μm (1oz)/50μm
  گزینه های لایه دوگانه: 18-25μm، 25-25μm، یا 35μm

5ابعاد ردیابی و فضایی:

• حداقل عرض اثر: 4 میلی متر
• حداقل فاصله: 4 میلی متر

مشخصات فنی طرح FPC

پارامترهای مدار:

• حداکثر ولتاژ کار: 100V DC/AC
• مقاومت عایق: ≥5MΩ
• قدرت دی الکتریک: 30kV/mm

خواص مواد:

• مواد پایه: فیلم پلی آمید انعطاف پذیر با عملکرد بالا
• لایه چسب: چسب آکریلیک مقاوم در برابر گرما
• پایان سطح: درمان OSP برای افزایش قابلیت جوش

جریان خدمات

1. مشورت پروژه:

   • بحث های اولیه برای درک الزامات و ارائه راه حل های سفارشی

2. طراحی و نمونه سازی:

   • خدمات طراحی سفارشی در صورت درخواست در دسترس است

3. تولید:

   • تولید انبوه با استانداردهای سختگیرانه کنترل کیفیت

4. آزمایش:

   • تست های جامع از جمله ارزیابی های الکتریکی، مکانیکی و زیست محیطی.

5. تحویل:

   • گزینه های حمل و نقل در سراسر جهان در دسترس است.

ظرفیت های کارخانه

• تجهیزات تولید پیشرفته
• تجهیزات آزمایش پیشرفته (به عنوان مثال، آزمایش کننده های خم شدن، تحلیلگر مقاومت عایق)
• سیستم مدیریت کیفیت گواهینامه ایزو
• قابلیت های نمونه سازی سریع

گواهینامه ها و افتخارات

یادداشت ها

1. تمام محصولات مطابق با RoHS هستند و با استانداردهای ایمنی بین المللی مطابقت دارند.
2. برای سفارشات سفارشی، لطفا مشخصات فنی دقیق را ارائه دهید (فایل های PDF یا Gerber ترجیح داده می شود).
3. برای تخفیف حجم یا راه حل های بسته بندی سفارشی با ما تماس بگیرید.
