FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50؟FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50

Name: FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50؟FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ30155
Availability: InStock

نام تجاری:	HONGQI
شماره مدل:	HQ30155
مقدار تولیدی:	500 قطعه
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C ، D/A ، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ ، چین

گواهی:

UL E477885 IATF16949 GB/T 16949

ضخامت صفحه:

0.05 ± 0.25 میلی متر

ضخامت مس:

1 اونس

قدرت:

24 وات

سوراخ مین:

0.1 میلی متر

مس:

1 اونس

روش بازاریابی:

فروش مستقیم کارخانه

ماده عایق:

پيشگاه

اندازه:

سفارشی

ولتاژ:

12 ولت

کاربرد:

نورپردازی داخلی/خارجی

عرض:

5 میلی متر

فناوری پردازش:

فویل نوری

ماده پایه:

لمینت پایه آلومینیوم

ضخامت فویل مس:

1 اونس

رزین عایق:

رزین اپوکسی (EP)

جزئیات بسته بندی:

بسته بندی شده با موارد کاغذ قوی

قابلیت ارائه:

100000 قطعه در ماه

توضیحات محصول

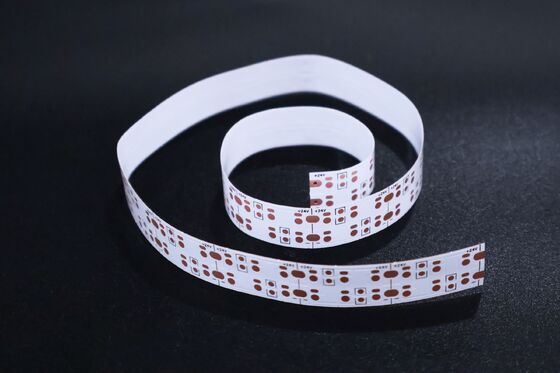

مشخصات فنی و خدمات سفارشی HQ046 LED Light Strip FPC

خلاصه

مدارهای چاپی انعطاف پذیر (FPC) اجزای مهمی در برنامه های نوار نور LED مدرن هستند که انعطاف پذیری بالا، قابلیت اطمینان و سازگاری سفارشی را می طلبند.این مقاله جزئیات پارامترهای فنی، ویژگی های عملکردی و جریان سرویس FPC نوار نور LED HQ046 ، یک صفحه مدار دو لایه انعطاف پذیر طراحی شده برای سناریوهای مختلف روشنایی.همچنین قابلیت های سفارشی سازی سازنده را توضیح می دهد.، اقدامات کنترل کیفیت و سیستم پشتیبانی فنی، ارائه مرجع جامع برای متخصصان صنعت انتخاب راه حل های FPC نوار نور LED.

1خلاصه محصول از HQ046 LED Light Strip FPC

HQ046 یک FPC تخصصی است که برای کاربردهای نوار نور LED طراحی شده است ، که ثبات ساختاری و سازگاری با محیط زیست را ادغام می کند. ویژگی های اصلی آن عبارتند از:

پارامتر	مشخصات
مدل محصول	HQ30155
نام محصول	FPC نوار نور LED
ساختار مدار	صفحه مدار دو لایه ای
پوشش سطح	ماسک جوش سیاه دو طرفه؛ متن سیاه
درمان با آنتی اکسیدان	OSP (محافظ آلی برای جوش)
عملکرد اصلی	انعطاف پذیری بالا؛ مقاومت خم شدن عالی

2مشخصات فنی و محدوده سفارشی

به عنوان یک تولید کننده حرفه ای FPC با 16 سال تجربه ، ما سفارشی سازی جامع برای FPC های نوار نور LED را ارائه می دهیم ، که شامل ساختارهای تک لایه ، دو لایه و چند لایه است.پارامترهای کلیدی فنی و گزینه های سفارشی سازی در زیر به تفصیل توضیح داده شده است:

2.1 مشخصات ابعاد

FPC دقیق: حداکثر اندازه: 240×500mm (حد: 250×500mm) ؛ حداقل اندازه: بدون محدودیت.
مواد رول FPC: حداکثر عرض: 240mm؛ حداکثر طول: 100 متر.

2.2 پیکربندی لایه مدار

انتخاب لایه FPC با پیچیدگی برنامه تعیین می شود، با سناریوهای معمول زیر:

FPC تک لایه ای: ساختار ساده، مناسب برای مدارهای کم پیچیدگی در کنترل های صنعتی، ابزارهای الکترونیکی و سیستم های نورپردازی اساسی.
FPC دو لایه ای: لایه های فولیک مس دوگانه با ویاس های پیشرفته برای مسیرهای رسانا، ایده آل برای محصولات با یکپارچه سازی بالا مانند دستگاه های تلفن همراه، پانل های ابزار خودرو و نوارهای نور LED متوسط تا بالا.
FPC چند لایه ای: قابل تنظیم برای کاربردهای بسیار پیچیده که نیاز به سیم کشی متراکم و انتقال سیگنال های متعدد دارند.

2.3 رنگ و استفاده از ماسک جوش

رنگ ماسک جوش برای الزامات کاربردی و زیبایی شناسی خاص بهینه شده است:

ماسک زرد: گزینه جهانی برای اکثر محصولات (به عنوان مثال، مجموعه های کابل عمومی) به دلیل هزینه و سازگاری آن.
ماسک سیاه: برای کاربردهای پیشرفته یا جذب نور (به عنوان مثال، روشنایی خودرو، چراغ های پشت پرده گوشی های هوشمند، صفحه نمایش LED) برای کاهش بازتاب نور و بهبود ثبات بصری ترجیح داده می شود.
ماسک سفید: مجهز به پوشش اضافی سفید برای بازتاب بیشتر، مناسب برای لوازم روشنایی، صفحه نمایش LED و دستگاه های زیبایی پزشکی.

2.4 ضخامت ورق مس

ضخامت ورق مس متناسب با ظرفیت حمل جریان و نیازهای انعطاف پذیری است:

FPC دقیق:
- یک لایه: 18μm (0.5oz) ، 35μm (1oz)
- لایه دوگانه: 12μm (0.33oz) ، 18μm (0.5oz) ، 35μm (1oz)
FPC استاندارد:
- یک لایه: 18μm، 25μm، 35μm (1oz) ، 50μm
- لایه دوگانه: 18-25μm، 25-25μm، 35-35μm، 35-70μm

2.5 حداقل عرض خط/فاصله

حداقل عرض خط و فاصله برای دقت FPC بسیار مهم است. در حالی که ابعاد دقیق تر ممکن است،3 میلی متر (0.076 میلی متر)به عنوان حداقل عملی برای تعادل بهره وری تولید و بهره وری هزینه توصیه می شود. ابعاد کوچکتر ممکن است مشکل تولید و نرخ نقص را افزایش دهد.

3کنترل عملکرد و کیفیت اصلی

3.1 انعطاف پذیری و مقاومت خم

HQ046 FPC انعطاف پذیری استثنایی را نشان می دهد، که از طریق کنترل کیفیت دقیق تایید شده است:

برای ارزیابی هر دسته از مواد از یک آزمایش کننده خم شدن حرفه ای استفاده می شود.
تمام مواد تحتده ها هزار چرخه خم شدنقبل از تولید انبوه، اطمینان از مقاومت در برابر شکست خستگی در سناریوهای کاربردی پویا (به عنوان مثال، روشنایی تاشو، سطوح منحنی).

3.2 ظرفیت تولید

این کارخانه مجهز به تجهیزات پیشرفته از آلمان، ژاپن و تایوان است که از تولید در مقیاس بزرگ و با دقت بالا پشتیبانی می کند:

مساحت کارخانه: حدود 20000 متر مربع
نیروی کار: بیش از 800 کارمند، از جمله 50 متخصص فنی ارشد
خطوط تولید: تخصص در هر دو نمونه سازی و تولید دسته

4. فرآیند خدمات سفارشی

برای پاسخگویی به نیازهای متنوع مشتریان، ما یک سرویس سفارشی سازی ساده و یک مرحله ای را ارائه می دهیم:

4.1 مشاوره و پشتیبانی فنی

با استفاده از 16 سال تخصص در طراحی FPC، تحقیق و توسعه و تولید، ما ارائه می دهیم:

طراحی راه حل شخصی
بهینه سازی طراحی
حمایت از توسعه محصولات جدید
مشاوره فنی حرفه ای

4.2 نقل قول

ما قیمت رقابتی برای نمونه ها و سفارشات دسته ارائه می دهیم، با بهینه سازی هزینه از طریق:

فرایندهای فنی استاندارد
منابع مواد با کیفیت بالا
مدیریت تولید کارآمد

4.3 طراحی و ادغام

خدمات ما کل زنجیره ارزش FPC را پوشش می دهد، از جمله:

تولید زیربنای
سیم کشی مدار و طراحی طرحی
رشد قارچ
SMT (تکنولوژی نصب سطح) و مونتاژ سوراخ
ساخت شبکه های فولادی
تمام فرآیندها مطابق با گواهینامه های بین المللی برای اطمینان از قابلیت اطمینان هستند.

4.4 ساخت نمونه

یک خط تولید سریع برای تولید نمونه اختصاص داده شده است، با زمان های کوتاه به عنوان5-7 روز برای نمونه های FPC دو لایه ای، امکان ساخت نمونه اولیه و تأیید سریع.

5گواهینامه و یادداشت

گواهینامه: خط تولید دارای گواهینامه های متعدد بین المللی سیستم است (تفصیلی در صورت درخواست در دسترس است) ، اطمینان از انطباق با استانداردهای جهانی صنعت.
اعلام عدم مسئولیت تصویر: تمام تصاویر محصول در پلت فرم رسمی معتبر هستند. تغییرات کوچک رنگ ممکن است به دلیل تفاوت در نور، زاویه عکاسی یا وضوح صفحه نمایش رخ دهد.
ارتقاء مداوم: محصولات FPC ما تحت بروزرسانی و ارتقاء سالانه برای انطباق با الزامات نوظهور فناوری قرار می گیرند.

FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50؟FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50 0

FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50؟FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50 2

FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50؟FPCB - BARE - 2835-240D-80R-9.6MM-12V-0805-X 18/50 3

6اطلاعات تماس

برای راه حل های سفارشی یا سوالات بیشتر، لطفا با تیم فروش حرفه ای ما از طریق مشاوره آنلاین یا ایمیل برای پشتیبانی یک به یک تماس بگیرید.

GongDong HongQi Electronics Co., Ltd. ️ شریک قابل اعتماد شما برای راه حل های FPC با کیفیت بالا از سال 2009.
