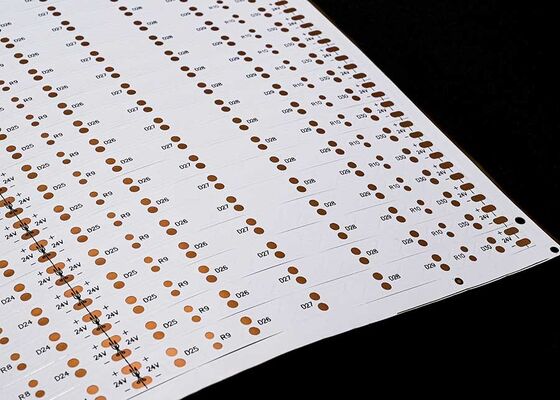

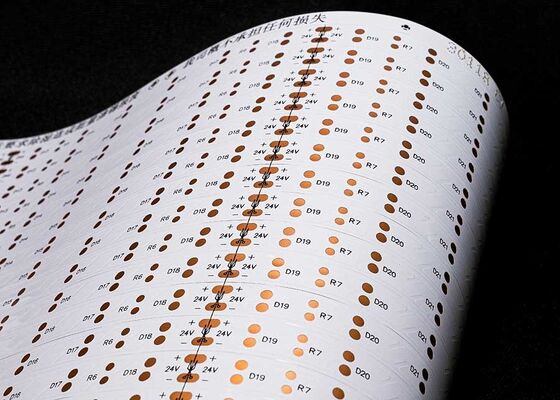

برد مدار انعطاف پذیر نواری LED 3528 با 30 نور در هر قطعه، برد دو رو 24 ولت FPCB

مدل محصول:HQ30116
نام محصول: برد مدار انعطاف پذیر نواری LED
ویژگی های محصول: برد دو لایه با فیلم سفید دو رو، حروف سیاه، OSP آنتی اکسیدان

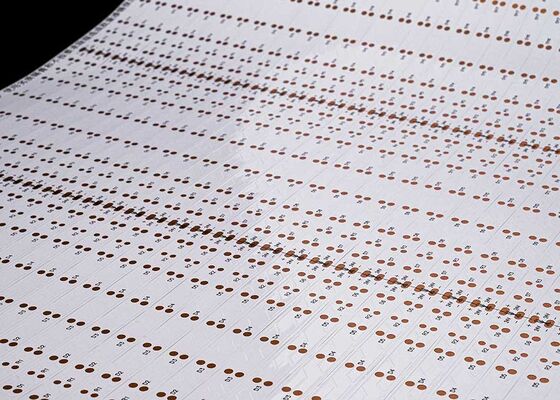

مشخصات محصول:برد مدار انعطاف پذیر نواری LED 3528، 30 نور در هر قطعه، اندازه: 8*500 میلی متر، برد دو رو 24 ولت فیلم سفید FPCB

پارامترهای فنی اصلی:

FPC دقیق: حداکثر اندازه 240X500 میلی متر (محدودیت 250X500 میلی متر) و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد رول: حداکثر عرض 240. حداکثر طول 100 متر.

• ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، بردهای دو رو دارای دو لایه فویل مسی، vias افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

رنگ های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد توصیه می شود، فیلم زرد برای اکثر محصولات مناسب است، مانند انواع محصولات کابلی. فیلم سیاه معمولاً در محصولات پیشرفته یا جاذب نور استفاده می شود، مانند اتومبیل، تلفن های همراه، نمایشگرهای LED و غیره. فیلم سفید در مقایسه با فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند استفاده می شود، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره.

• گزینه های پنل تکی FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است؛
• برد دو لایه FPC دقیق را می توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.
• پنل تکی FPC معمولی می تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.

در شرایط عادی، هرچه سختی کمتر باشد، نرخ نقص بالاتر است و به طور کلی توصیه می شود حداقل 3 میل استفاده شود.

1. 1. مشاوره
   16 سال تمرکز بر طراحی و تحقیق و توسعه و تولید برد مدار انعطاف پذیر FPC، برای ارائه راه حل های شخصی سازی شده به مشتریان، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.
2. 2. پیشنهاد قیمت
   قیمت گذاری نمونه یا دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، به طور قابل توجهی برای مشتریان برای صرفه جویی در هزینه ها.
3. 3. حرفه ای بودن
   شرکت ما دارای تجهیزات و فناوری تولید پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ستون فقرات ارشد.
4. 4. طراحی
   ارائه راه حل به مشتریان برای نهایی کردن تعدادی گواهینامه سیستم بین المللی، می تواند تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و باز کردن مش فولادی را به صورت یکپارچه ارائه دهد، 16 سال بارش فنی و حرفه ای، شایسته انتخاب و اعتماد شماست.
5. 5. ساخت نمونه
   ما در خدمات ساخت نمونه و سفارشی سازی FPC تخصص داریم، شرکت دارای خط تولید سریع است، مانند: نمونه های برد مدار انعطاف پذیر دو رو را می توان در 5-7 روز تکمیل کرد.
