نوار LED 3528 برد مدار انعطاف پذیر با 30 ضربان نور 24 ولت برد دو طرفه FPCB

توضیحات محصول:

مدل محصول:HQ30116
نام محصول: برد مدار انعطاف پذیر نوار LED
ویژگی های محصول: برد دو لایه با فیلم سفید دو طرفه کاراکتر سیاه OSP آنتی اکسیدان

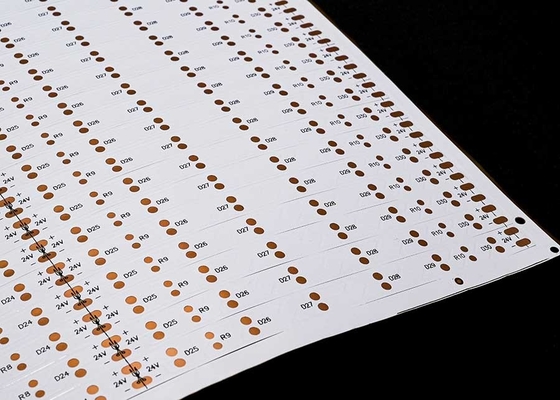

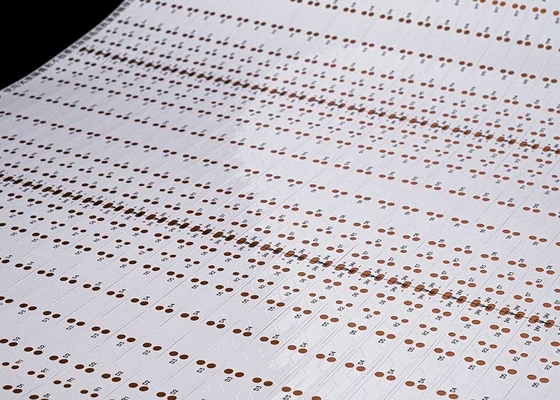

مشخصات محصول:برد مدار انعطاف پذیر نوار LED 3528، 30 ضربان نور در هر قطعه، اندازه: 8*500 میلی متر، برد دو طرفه 24 ولت فیلم سفید FPCB

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (محدودیت 250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد مواد رول: حداکثر عرض 240. حداکثر طول 100 متر.

2. تعداد از لایه ها روی برد

• ساختار برد تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، افزایش ویاها و مسیرهای رسانا هستند. آنها به طور کلی در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم رنگ های ماسک لحیم FPC زرد، سیاه و سفید است. استفاده از زرد را پیشنهاد می کنیم، فیلم زرد برای اکثریت قریب به اتفاق محصولات، مانند انواع محصولات کابلی، مناسب است. فیلم سیاه معمولاً در محصولات رده بالا یا جاذب نور، مانند اتومبیل، تلفن های همراه، نمایشگرهای LED و غیره استفاده می شود. فیلم سفید دارای یک لایه پوشش سفید اضافی در مقایسه با فیلم زرد است و اغلب در محصولاتی که نیاز به انعکاس دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود.

4. ضخامت فویل مسی

گزینه های تک پنل FPC دقیق شامل 18um (0.5oz) و 35um (1oz) است؛

• برد دو لایه FPC دقیق را می توان از 12um (0.33oz)، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• تک پنل FPC معمولی می تواند 18um/25um/35um (1oz)/50um را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25um، 25-25um، 35-35um یا 35-70um انتخاب کرد.
• 5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه دشواری کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود حداقل از 3mil استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی و ساخت R & D برد مدار انعطاف پذیر FPC، برای ارائه راه حل های شخصی، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط به مشتریان.

2. پیشنهاد

نمونه یا نقل قول دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، تا حد زیادی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته آلمان، ژاپن، تایوان و سایر مناطق است، تولید حرفه ای، مقیاس. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه های سیستم بین المللی، می تواند تولید بستر، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و خدمات یک مرحله ای مشبک فولادی باز را ارائه دهد، 16 سال رسوب سطح حرفه ای و فنی، شایسته انتخاب و اعتماد شما.

5. نمونه سازی

ما در ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم، این شرکت دارای یک خط تولید سریع است، مانند: نمونه های دو پنل برد مدار انعطاف پذیر را می توان در عرض 5-7 روز تکمیل کرد.

گواهینامه ها و افتخارات

لطفا توجه داشته باشید:

تمام عکس های موجود در این سایت واقعی هستند. با توجه به تغییرات نور، زاویه عکاسی و وضوح نمایشگر، تصویری که می بینید ممکن است درجه ای از انحراف رنگی داشته باشد. GongDong HongQi یک تولید کننده حرفه ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما هر ساله به روز و ارتقا می یابند و ما در انواع ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم، اگر به محصولات ما علاقه مند هستید، لطفاً الزامات خود را به ما بگویید، ما به شما کمک می کنیم تا راه حل های حرفه ای، تولید بستر، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یک مرحله ای را ارائه دهید.

لطفاً از طریق خط یا ایمیل با ما تماس بگیرید،

و ما خدمات یک به یک را از تیم فروش حرفه ای خود به شما ارائه خواهیم داد.از وقتی که گذاشتید متشکریم.
