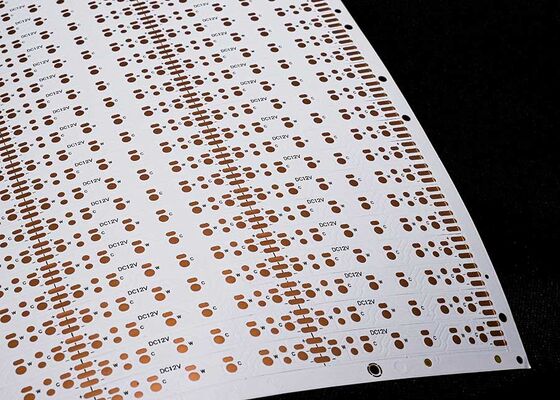

برد مدار انعطاف پذیر LED با اندازه های سفارشی مناسب برای روشنایی LED 12 ولت 24 ولت FPCB

توضیحات محصول:

مدل محصول: HQ30142

نام محصول: برد مدار انعطاف پذیر LED

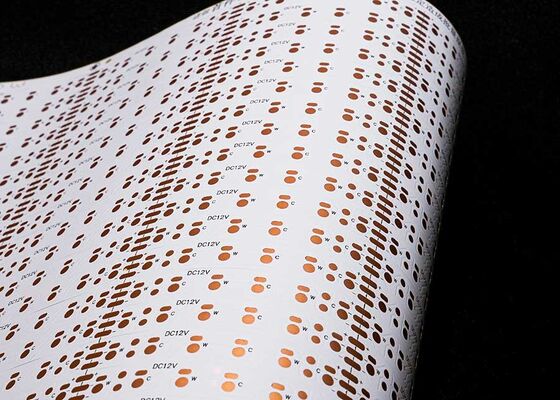

ویژگی های محصول: برد دو لایه با فیلم سفید دو طرفه و حروف سیاه OSP آنتی اکسیدان

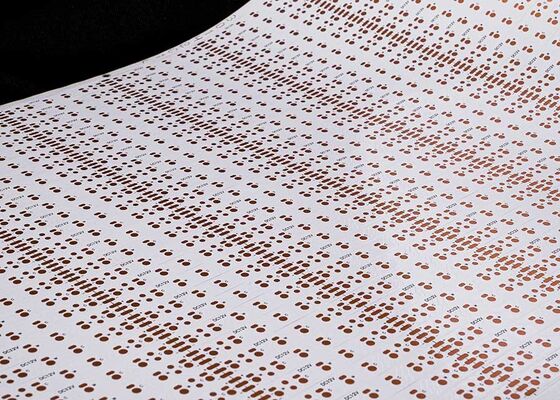

مشخصات محصول:برد مدار انعطاف پذیر LED 2835، 60 ضربان نور در هر قطعه، اندازه: 8*503 میلی متر، برد دو طرفه 12 ولت فیلم سفید FPCB

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500 میلی متر (محدودیت 250X500 میلی متر) و حداقل اندازه نامحدود است. برد رول: حداکثر عرض 240. حداکثر طول 100 متر.

2. تعداد لایه های روی برد ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.

• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، ویاهای افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.
• 3. رنگ ماسک لحیم

رنگ های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد توصیه می شود. فیلم زرد برای اکثر محصولات مناسب است، مانند انواع محصولات کابلی. فیلم سیاه معمولاً در محصولات پیشرفته یا جذب کننده نور استفاده می شود، مانند خودروها، تلفن های همراه، نمایشگرهای LED و غیره. فیلم سفید علاوه بر فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود. 4. ضخامت فویل مسی

گزینه های پنل تکی FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است؛

برد دو لایه FPC دقیق را می توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.

• پنل تکی FPC معمولی می تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.
• 5. حداقل عرض خط/فاصله خط
• در شرایط عادی، هرچه سختی کمتر باشد، نرخ نقص بالاتر است و به طور کلی توصیه می شود حداقل از 3 میل استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی و تحقیق و توسعه و تولید برد مدار انعطاف پذیر FPC، برای ارائه راه حل های شخصی سازی شده، نقشه های طراحی، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط به مشتریان.

1. 2. پیشنهاد قیمت

   نمونه یا قیمت دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، به طور قابل توجهی برای مشتریان برای صرفه جویی در هزینه ها.

2. 3. حرفه ای بودن

   شرکت ما دارای تجهیزات و فناوری تولید پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ستون فقرات ارشد.

3. 4. طراحی

   ارائه راه حل به مشتریان برای نهایی کردن تعدادی گواهینامه سیستم بین المللی، می تواند تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و باز کردن مش فولادی را به صورت یکپارچه ارائه دهد، 16 سال بارش فنی و حرفه ای، شایسته انتخاب و اعتماد شماست.

4. 5. ساخت نمونه

   ما در خدمات ساخت نمونه و سفارشی سازی FPC تخصص داریم، شرکت دارای خط تولید تسریع شده است، به عنوان مثال: نمونه های برد مدار انعطاف پذیر دو پنله را می توان در عرض 5-7 روز تکمیل کرد.

5. گواهینامه ها و افتخارات

   لطفا توجه داشته باشید:

تمام عکس های این سایت واقعی هستند. به دلیل تغییرات در نورپردازی و وضوح صفحه نمایش، تصویری که مشاهده می کنید ممکن است درجه ای از انحراف رنگ داشته باشد. GongDong HongQi یک تولید کننده حرفه ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما سالانه به روز و ارتقا می یابند و ما در انواع خدمات ساخت نمونه و سفارشی سازی FPC تخصص داریم. اگر به محصولات ما علاقه مند هستید، لطفا الزامات خود را به ما بگویید، ما به شما در ارائه راه حل های حرفه ای، تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یکپارچه کمک خواهیم کرد.

لطفا با ما به صورت آنلاین یا از طریق ایمیل تماس بگیرید، و ما خدمات یک به یک را از تیم فروش حرفه ای خود به شما ارائه خواهیم داد. از وقت شما سپاسگزاریم.
