چگونه یک برد مدار چاپی (PCB) طراحی کنیم؟

ما تولید کننده حرفه ای بردهای مدار چاپی انعطاف پذیر هستیم و می توانیم بردهای مدار چاپی انعطاف پذیر FPC، مدارهای چاپی انعطاف پذیر FPC، بردهای مدار چاپی HDI، نوارهای نور LED SMD، نوارهای LED COB، طراحی برد PCB، صفحه نمایش LED انعطاف پذیر، PCB الکترونیکی، مونتاژ مدار چاپی، مونتاژ کارت مدار، برد مدار دستگاه زیبایی ماسک صورت خانگی و دستگاه رشد مو و غیره را ارائه دهیم.

توضیحات محصول:

مدل محصول: HQ007

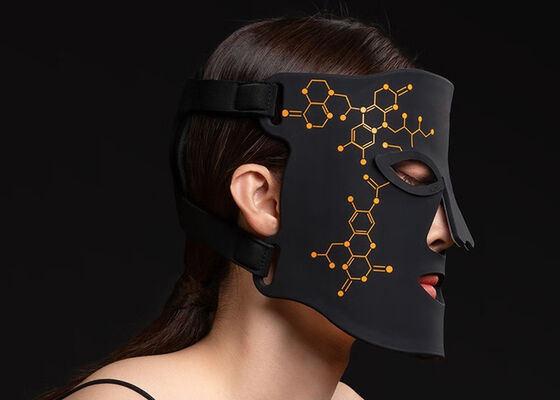

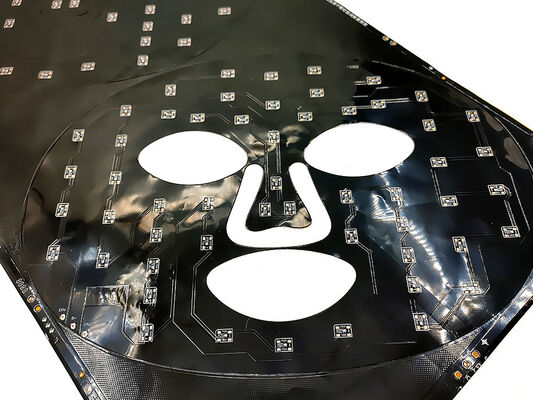

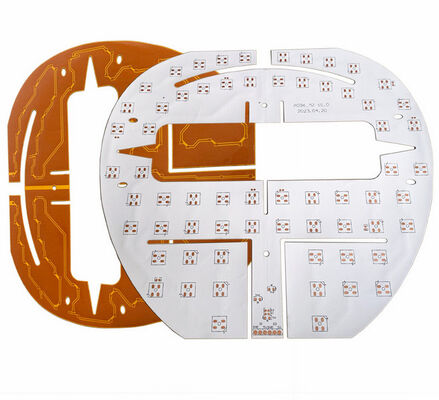

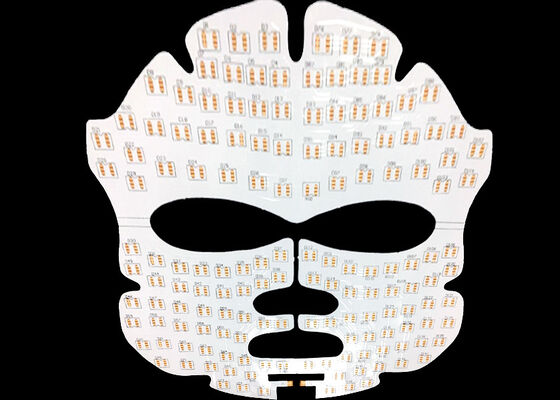

نام محصول: برد مدار چاپی دستگاه زیبایی فوتون FPC / برد مدار ماسک زیبایی LED
ویژگی های محصول: برد دو لایه، پوشش فیلم دو طرفه، تخته سفید، متن سیاه، آنتی اکسیدان OSP

مشخصات محصول:

1. بر اساس نیاز شما برای سفارشی سازی ضخامت مواد و الزامات فرآیند مختلف برد مدار انعطاف پذیر LED، سیم کشی چند لایه یک طرفه و دو طرفه ماسک LED.

2. انعطاف پذیری و مقاومت خوب در برابر خم شدن

کارخانه دارای تستر خم کننده حرفه ای است، هر دسته از مواد از طریق

ده ها هزار تست خم شدن قبل از تولید انبوه

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. در مورد ابعاد:

FPC دقیق: حداکثر اندازه 240X500 میلی متر (محدودیت 250X500 میلی متر) و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد رول مواد: حداکثر عرض 240. حداکثر طول 100 متر.

2. تعداد لایه ها روی برد

• ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، ویاهای افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم کاری

رنگ های ماسک لحیم کاری FPC زرد، سیاه و سفید هستند. استفاده از زرد توصیه می شود، فیلم زرد برای اکثر محصولات مناسب است، مانند انواع محصولات کابلی. فیلم سیاه معمولاً در محصولات پیشرفته یا جذب کننده نور استفاده می شود، مانند اتومبیل، تلفن های همراه، نمایشگرهای LED و غیره. فیلم سفید در مقایسه با فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود.

4. ضخامت فویل مسی

• گزینه های پنل تکی FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است؛
• برد دو لایه FPC دقیق را می توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.
• پنل تکی FPC معمولی می تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.

5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه کوچکتر باشد، دشواری بیشتر و نرخ نقص بالاتر است، و به طور کلی توصیه می شود حداقل از 3 میل استفاده شود.

فرآیند خدمات

1. مشاوره

   16 سال تمرکز بر طراحی و تحقیق و توسعه و تولید بردهای مدار چاپی انعطاف پذیر FPC، برای ارائه راه حل های شخصی سازی شده به مشتریان، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد

   قیمت گذاری نمونه یا دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، به طور قابل توجهی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه ای

   شرکت ما دارای تجهیزات و فناوری تولید پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

   ارائه راه حل به مشتریان برای نهایی کردن تعدادی گواهینامه سیستم بین المللی، می تواند تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و باز کردن مش فولادی را به صورت یکپارچه ارائه دهد، 16 سال بارش فنی و حرفه ای، شایسته انتخاب و اعتماد شماست.

5. ساخت نمونه

   ما در خدمات ساخت نمونه و سفارشی سازی FPC تخصص داریم، شرکت دارای خط تولید تسریع شده است، به عنوان مثال: نمونه های برد دوگانه مدار چاپی انعطاف پذیر را می توان در عرض 5-7 روز تکمیل کرد.

گواهینامه ها و افتخارات

لطفا توجه داشته باشید:

تمام عکس های این سایت واقعی هستند. به دلیل تغییرات در نور، زاویه عکاسی و وضوح نمایشگر، تصویری که مشاهده می کنید ممکن است درجه ای از انحراف رنگ داشته باشد. GongDong HongQi یک تولید کننده حرفه ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما سالانه به روز و ارتقا می یابند و ما در انواع خدمات ساخت نمونه و سفارشی سازی FPC تخصص داریم. اگر به محصولات ما علاقه مند هستید، لطفا الزامات خود را به ما بگویید، ما به شما کمک خواهیم کرد تا راه حل های حرفه ای، تولید زیرلایه، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یکپارچه را ارائه دهیم.

لطفا با ما به صورت آنلاین تماس بگیرید یا به ما ایمیل بزنید، و ما خدمات یک به یک را از تیم فروش حرفه ای خود به شما ارائه خواهیم داد. از وقت شما سپاسگزاریم.
