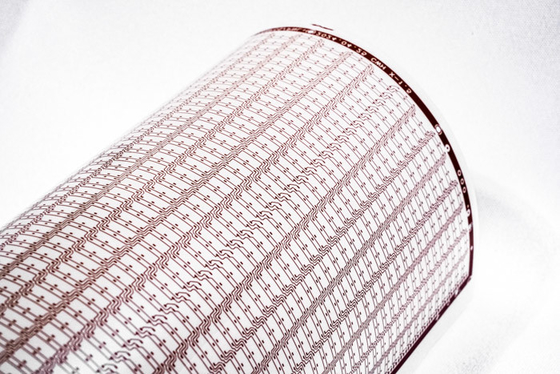

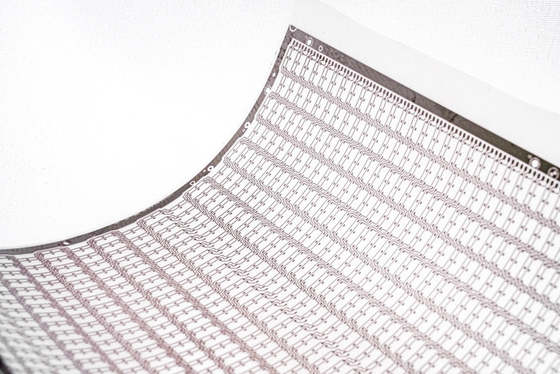

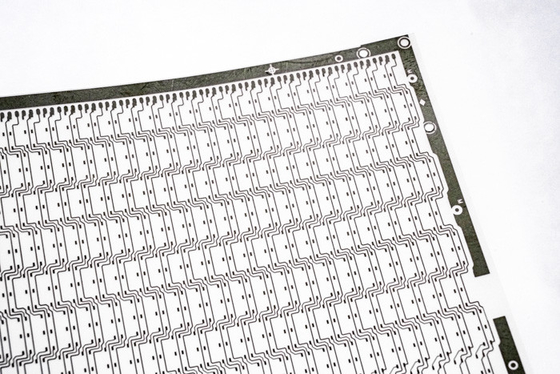

نمایشگر انعطاف پذیر LED سفارشی مونتاژ PCB FPC برد مدار چاپی الکترونیکی

توضیحات محصول:

مدل محصول:HQ049
نام محصول:نمایشگر انعطاف پذیر LED FPC
ویژگی های محصول: برد مدار دو لایه، فیلم سیاه دو طرفه، متن سفید،روکش طلا روی سطح

مشخصات محصول:

1. ما تولید کننده PCB و FPC انعطاف پذیر هستیم، با توجه به نیازهای شما برای سفارشی کردن ضخامت مواد و الزامات فرآیند مختلف، نوار نور LED FPC، FPC دقیق، FPC نوار LED رنگارنگ و سایر بردهای مدار انعطاف پذیر LED با تک لایه، دو طرفه و چند لایه.

2. انعطاف پذیری خوب و مقاومت در برابر خم شدن

این کارخانه دارای یک تستر خمشی حرفه ای است، هر دسته از مواد از طریق

ده ها هزار آزمایش خمشی قبل از تولید انبوه برای اطمینان از کیفیت محصول.

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (حد 250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد مواد رول: حداکثر عرض 240. حداکثر طول 100 متر.

2. تعداد از لایه ها روی برد

• ساختار برد تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، افزایش سوراخ ها و مسیرهای رسانا هستند. آنها به طور کلی در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم رنگ های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد پیشنهاد می شود، فیلم زرد برای اکثریت قریب به اتفاق محصولات، مانند محصولات کابل مختلف، مناسب است. فیلم سیاه معمولاً در محصولات رده بالا یا جذب کننده نور، مانند اتومبیل، تلفن های همراه، نمایشگرهای LED و غیره استفاده می شود. فیلم سفید دارای یک لایه پوشش سفید اضافی در مقایسه با فیلم زرد است و اغلب در محصولاتی که نیاز به انعکاس دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود.

4. ضخامت فویل مسی

گزینه های تک پانل FPC دقیق شامل 18um (0.5oz) و 35um (1oz) است؛

• برد دو لایه FPC دقیق را می توان از 12um (0.33oz)، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پانل تک FPC معمولی می تواند 18um/25um/35um (1oz)/50um را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25um، 25-25um، 35-35um یا 35-70um انتخاب کرد.
• 5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه دشواری کمتر باشد، میزان نقص بیشتر می شود و به طور کلی توصیه می شود حداقل از 3mil استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی و ساخت R & D برد مدار انعطاف پذیر FPC، برای ارائه راه حل های شخصی، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط به مشتریان.

2. پیشنهاد

نمونه یا نقل قول دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، تا حد زیادی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته آلمان، ژاپن، تایوان و سایر مناطق است، تولید حرفه ای، مقیاس. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

ارائه راه حل هایی به مشتریان برای نهایی کردن تعدادی از گواهینامه های سیستم بین المللی، می تواند تولید بستر، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و خدمات یک مرحله ای مشبک فولادی باز، 16 سال بارش سطح حرفه ای و فنی را ارائه دهد، شایسته انتخاب و اعتماد شما.

5. نمونه سازی

ما در ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم، این شرکت دارای یک خط تولید سریع است، مانند: نمونه های دو پانل برد مدار انعطاف پذیر را می توان در عرض 5-7 روز تکمیل کرد.

گواهینامه ها و افتخارات

لطفا توجه داشته باشید:

تمام عکس های این سایت واقعی هستند. با توجه به تغییرات در نور، زاویه عکاسی و وضوح صفحه نمایش، تصویری که می بینید ممکن است درجه ای از انحراف رنگی داشته باشد. GongDong HongQi یک تولید کننده حرفه ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما هر ساله به روز و ارتقا می یابند و ما در انواع نمونه سازی FPC و خدمات سفارشی سازی تخصص داریم، اگر به محصولات ما علاقه مند هستید، لطفاً نیازهای خود را به ما بگویید، ما به شما کمک می کنیم تا راه حل های حرفه ای، تولید بستر، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یک مرحله ای را ارائه دهید.

لطفاً به صورت آنلاین یا از طریق ایمیل با ما تماس بگیرید،

و ما خدمات یک به یک را از تیم فروش حرفه ای خود به شما ارائه خواهیم داد.از وقتی که گذاشتید متشکریم.
