مونتاژ مدار چاپی انعطاف پذیر صفحه نمایش LED انعطاف پذیر FPC برای روشنایی LED

توضیحات محصول:

مدل محصول:HQ051-1

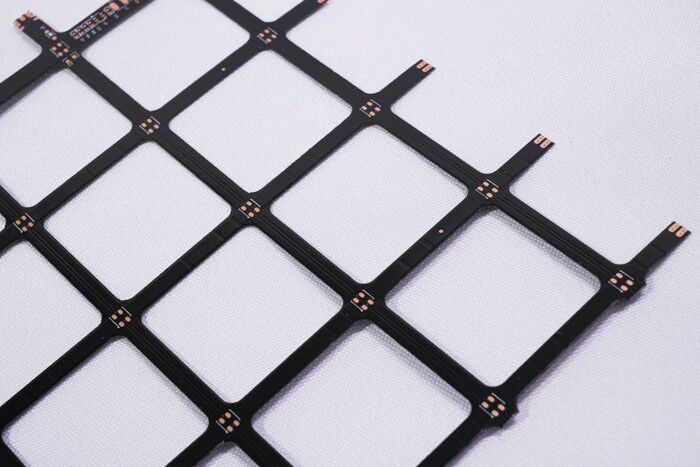

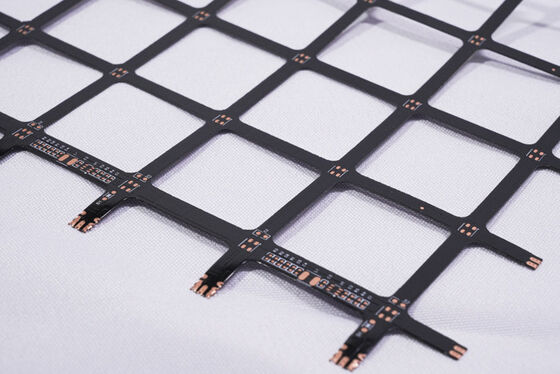

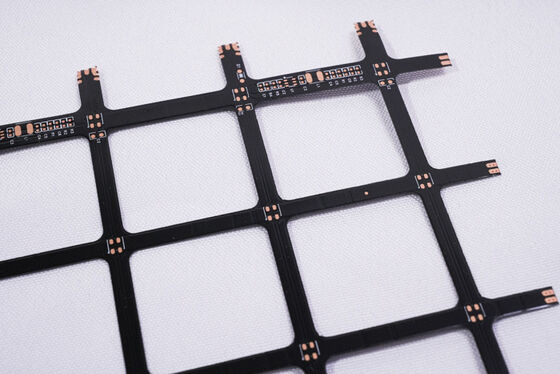

نام محصول:صفحه نمایش LED انعطاف پذیر FPC
ویژگی های محصول: برد مدار دو لایه، فیلم سیاه دو طرفه، متن سیاه، سطح آبکاری طلا

مشخصات محصول:

1. ما تولید کننده PCB انعطاف پذیر و FPC هستیم، بر اساس نیاز شما، ضخامت مواد و الزامات فرآیند مختلف را برای نوارهای LED FPC، FPC دقیق، نوارهای LED رنگی FPC و سایر بردهای مدار انعطاف پذیر LED با تک لایه، دو طرفه و چند لایه سفارشی می کنیم.

2. انعطاف پذیری و مقاومت خوب در برابر خم شدن

کارخانه دارای دستگاه تست خمش حرفه ای است، هر دسته از مواد از طریق

ده ها هزار تست خمش قبل از تولید انبوه برای اطمینان از کیفیت محصول.

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. در مورد ابعاد:

FPC دقیق: حداکثر اندازه 240X500 میلی متر (محدودیت 250X500 میلی متر) و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد رول: حداکثر عرض 240 میلی متر. حداکثر طول 100 متر.

2. تعداد لایه های برد

• ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، vias افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم کاری

رنگ های ماسک لحیم کاری FPC زرد، سیاه و سفید هستند. استفاده از رنگ زرد توصیه می شود، فیلم زرد برای اکثر محصولات مناسب است، مانند انواع محصولات کابلی. فیلم سیاه معمولاً در محصولات پیشرفته یا جذب کننده نور مانند خودروها، تلفن های همراه، نمایشگرهای LED و غیره استفاده می شود. فیلم سفید در مقایسه با فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود.

4. ضخامت فویل مسی

• گزینه های پنل تکی FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است؛
• برد دو لایه FPC دقیق را می توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.
• پنل تکی FPC معمولی می تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.

5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه کوچکتر باشد، دشواری بیشتر و نرخ نقص بالاتر است، و به طور کلی توصیه می شود حداقل از 3 میل استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی و تحقیق و توسعه و تولید بردهای مدار چاپی انعطاف پذیر FPC، برای ارائه راه حل های شخصی سازی شده به مشتریان، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد قیمت

قیمت گذاری نمونه یا دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، به طور قابل توجهی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه ای بودن

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی گواهینامه سیستم بین المللی، می تواند تولید زیرلایه، سیم کشی، طراحی مدار اصلی، قالب، پچ، پلاگین و مش فولادی باز را به صورت یکپارچه ارائه دهد، 16 سال تخصص فنی و حرفه ای، شایسته انتخاب و اعتماد شماست.

5. ساخت نمونه

ما در ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم، شرکت دارای خط تولید سریع است، به عنوان مثال: نمونه های برد مدار چاپی انعطاف پذیر دو لایه را می توان در عرض 5-7 روز تکمیل کرد.
