چگونه یک صفحه PCB طراحی کنیم؟
ما حرفه ای انعطاف پذیر تولید کنندگان صفحه مدار چاپی، می تواند ارائه FPC صفحه مدار انعطاف پذیر، FPC صفحه مدار چاپی انعطاف پذیر، HDI صفحه مدار چاپی، SMD نوار نور منجر، نوار COB منجر،طراحی صفحه PCB، صفحه نمایش انعطاف پذیر LED ، PCB الکترونیکی ، مجمع مدار چاپی ، مجمع کارت مدار ، ابزار زیبایی ماسک صورت خانگی و صفحه مدار دستگاه رشد مو و غیره.

ماسک زیبایی LED با کیفیت بالا
طراحی شده برای نور کارآمد - ادغام دیود تابش در دستگاه های مراقبت از صورت

توضیحات محصول:

مدل محصول: HQ012

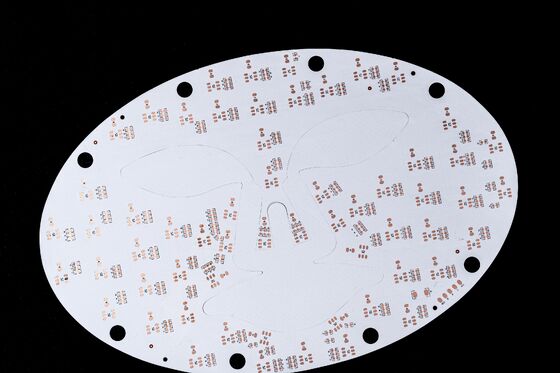

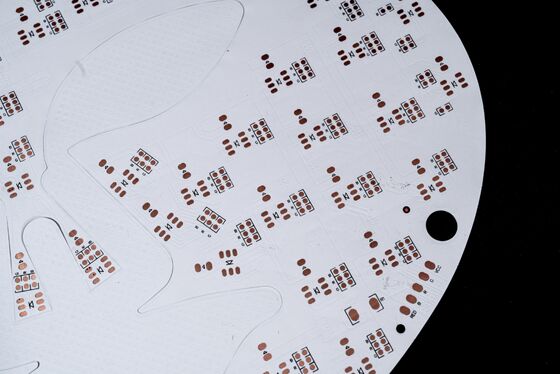

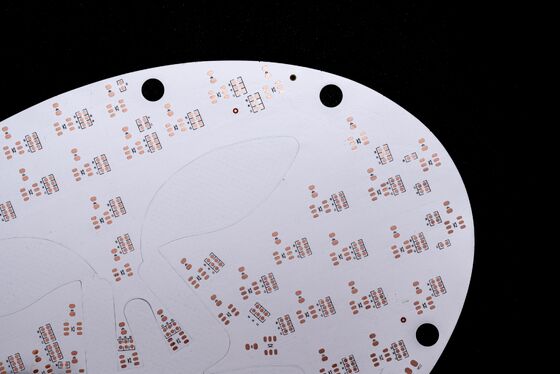

نام محصول: دستگاه زیبایی فوتونی FPC / صفحه مدار ماسک زیبایی LED

ویژگی های محصول: پنل دو لایه، پوشش فیلم دو طرفه، پنل سفید، متن سیاه، آنتی اکسیدان OSP

مشخصات محصول:
1. با توجه به نیازهای خود را برای سفارشی کردن ضخامت مواد مختلف و الزامات فرآیند LED صفحه مدار ماسک انعطاف پذیر، ماسک LED واحد و دو طرفه سیم کشی چند لایه.
2انعطاف پذیری خوب و مقاومت در برابر خم شدن
کارخانه داراي آزمايشگر خم شدن حرفه اي است هر دسته از مواد قبل از توليد انبوه از ده ها هزار آزمايش خم شدن

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1در مورد ابعاد:

• FPC دقیق: حداکثر اندازه 240X500mm (حد 250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد.

2تعداد لایه های روی تخته

• ساختار لوح تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزار الکترونیکی و سایر زمینه های دارای مدار نسبتا ساده استفاده می شود.
• در مقایسه با FPC تک لایه ای ، تخته های دو طرفه دارای دو لایه ورق مس ، ویاس های افزایش یافته و مسیرهای رسانا تشکیل شده اند. آنها معمولاً در تلفن های همراه استفاده می شوند ،ابزار خودرو و سایر محصولات.

3رنگ ماسک جوش

• رنگ های ماسک جوش FPC زرد، سیاه و سفید است. استفاده از رنگ زرد را پیشنهاد می کنیم، فیلم زرد برای اکثریت قریب به اتفاق محصولات مانند محصولات مختلف کابل مناسب است.فیلم سیاه معمولاً در محصولات پیشرفته یا جذب نور استفاده می شود، مانند خودروها، تلفن های همراه، صفحه نمایش LED و غیره فیلم سفید دارای یک لایه اضافی پوشش سفید در مقایسه با فیلم زرد است و اغلب در محصولات مورد استفاده قرار می گیرد که نیاز به بازتاب دارند،مانند لوازم روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره

4ضخامت ورق مس

• گزینه های تک پانل FPC دقیق شامل 18um (0.5oz) و 35um (1oz) ؛
• تخته دو لایه FPC دقیق را می توان از 12um (0.33oz) ، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
• پانل واحد FPC معمولی می تواند 18um/25um/35um (1 oz)/50um را انتخاب کند؛
• تخته های دو لایه FPC معمولی را می توان از 18-25um، 25-25um، 35-35um، یا 35-70um انتخاب کرد.

5حداقل عرض خط / فاصله خط

• در شرایط عادی، هرچه دشواری کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود که حداقل 3 میلی لیتر استفاده شود.

فرآیند خدمات

1. مشاوره
   16 سال تمرکز بر طراحی صفحه مدار انعطاف پذیر FPC و تولید R & D، برای ارائه مشتریان با راه حل های شخصی، نقشه های طراحی،توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد
   نمونه یا دسته قیمت از همان نوع تکنولوژی، مواد، تکنولوژی پیشرفته، امتیازات قیمت، به شدت برای مشتریان برای صرفه جویی در هزینه.

3. حرفه
   شرکت ما دارای آلمان، ژاپن، تایوان و مناطق دیگر از تجهیزات پیشرفته و تکنولوژی تولید، تولید حرفه ای، مقیاس است. کارخانه ما مساحت نزدیک به 20،000 متر مربع را پوشش می دهد،با بیش از 800 کارمند و 50 پرسنل ارشد فنی ستون فقرات.

4. طراحی
   ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه سیستم بین المللی، می تواند تولید زیربنای، سیم کشی، طراحی اصل، قالب، پچ،خدمات یک توقف با شبکه فولاد باز و پلاگین، 16 سال تجربه حرفه ای و فنی، شایسته انتخاب و اعتماد شماست.

5. ساخت نمونه
   ما در نمونه سازی FPC و خدمات سفارشی تخصص داریم، این شرکت یک خط تولید شتابدار دارد، مانند: نمونه های دو صفحه ای صفحه مدار انعطاف پذیر می تواند در عرض 5-7 روز تکمیل شود.

گواهینامه ها و افتخارات

لطفاً توجه کنید:
تمام عکس های این سایت واقعی هستند. با توجه به تغییرات در نورپردازی، زاویه عکاسی و وضوح صفحه نمایش، تصویری که می بینید ممکن است درجه ای از انحراف کروماتیک داشته باشد.GongDong HongQi یک تولید کننده حرفه ای صفحه مدار با 16 سال سابقه در چین استمحصولات ما هر ساله به روز می شوند و به روز می شوند و ما در انواع نمونه سازی FPC و خدمات سفارشی تخصص داریم، اگر به محصولات ما علاقه مند هستید،لطفاً به ما در مورد خواسته هاتون بگيد، ما به شما کمک می کنیم تا راه حل های حرفه ای، تولید زیربنای، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یک مرحله ای را ارائه دهیم.
لطفاً با ما در ارتباط باشید و یا به ما ایمیل بفرستید، و ما به شما خدمات یک به یک از تیم فروش حرفه ای خود را ارائه خواهیم داد.
