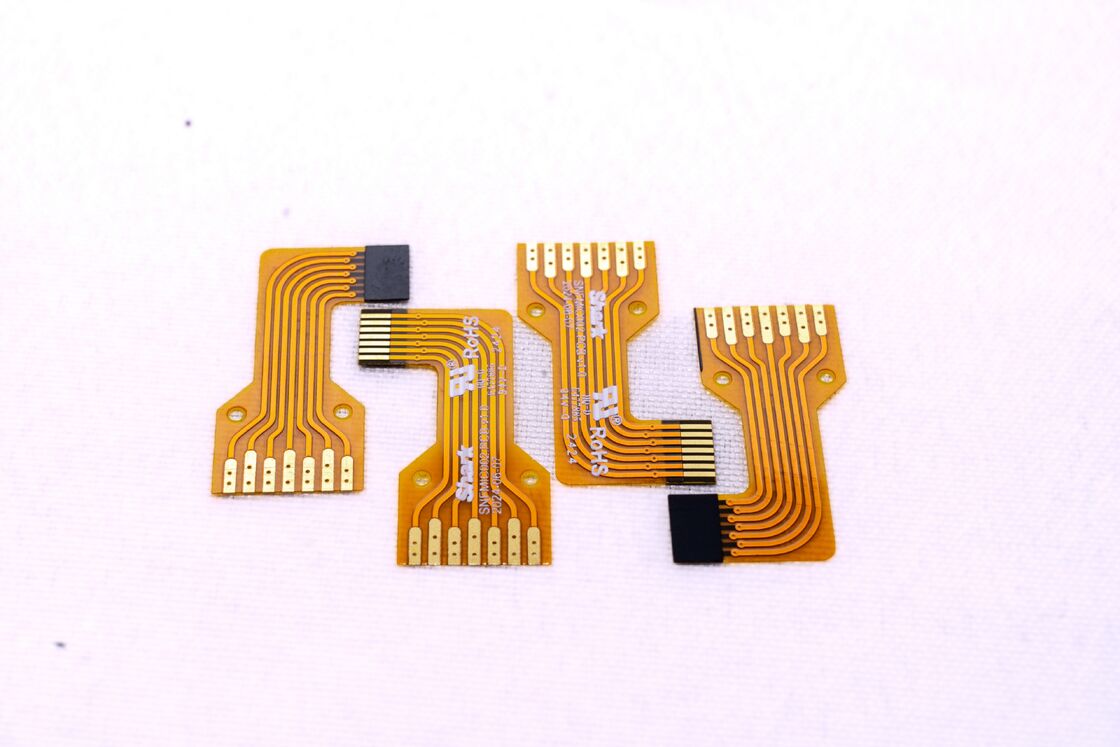

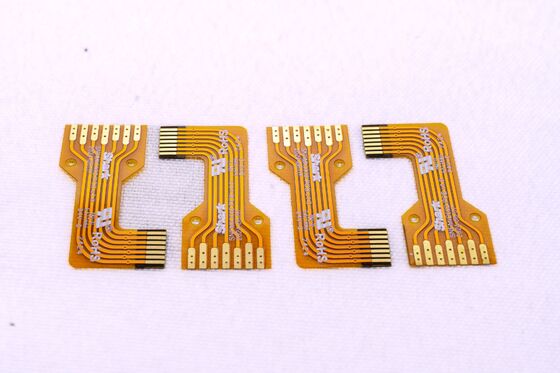

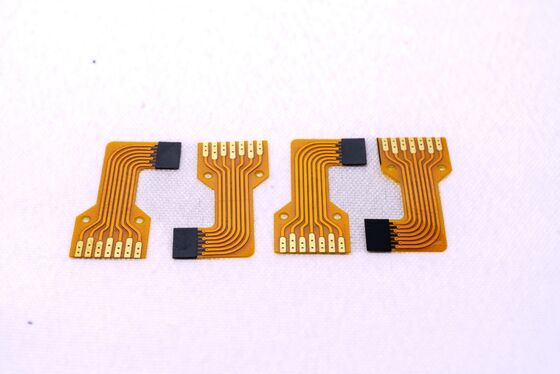

برد مدار چاپی انعطاف پذیر دو لایه با سطح حفاظت در برابر آتش V0 و ضخامت 0.25±0.05 میلی متر برای تجهیزات پزشکی

برد مدار چاپی انعطاف پذیر دو لایه با سطح حفاظت در برابر آتش V0 و ضخامت 0.25±0.05 میلی متر برای تجهیزات پزشکی

نام تجاری:	HONGQI
شماره مدل:	HQ033
مقدار تولیدی:	پنجاه تا
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

UL E477885 IATF16949 GB/T13485

مواد عایق:

رزین آلی

مواد اولیه:

تعداد لایه ها::

دو طرفه

ضخامت لایه عایق::

فناوری پردازش:

فویل نورد شده

خصوصیات عقب ماندگی شعله::

سطح حفاظت از آتش V0

ضخامت صفحه:

0.05±0.25mm

روش بازاریابی:

فروش مستقیم کارخانه

رزین عایق:

رزین پلی آمید (PI)

ضخامت عایق:

تخته معمولی

خدمات دیگر:

پشتیبانی از خدمات سفارشی

سفتی مکانیکی::

انعطاف پذیر

زمینه برنامه:

مورد استفاده در تجهیزات پزشکی ، زیبایی و سلامتی ، تلفن های همراه ، ابزارهای خودرو و روشنایی LED ، ار

جزئیات بسته بندی:

بسته بندی شده با جعبه های کاغذی قوی

قابلیت ارائه:

100000 عدد در ماه

برجسته کردن:

صفحه مدار چاپی HDI سفارشی

توضیحات محصول

طراحی و تولید نوارهای نور LED FPC

به عنوان تولید کننده حرفه ای برد مدار چاپی انعطاف پذیر، ما در بردهای مدار چاپی انعطاف پذیر FPC، بردهای مدار چاپی HDI، نوارهای نور LED SMD، نوارهای LED COB، طراحی برد PCB، صفحه نمایش LED انعطاف پذیر، PCB الکترونیکی، مونتاژ برد مدار چاپی و مونتاژ برد مدار تخصص داریم.

مشخصات محصول: نوار نور LED HQ033 FPC

ویژگی های محصول

ساختار برد مدار چاپی دو لایه
فیلم سفید دو طرفه با متن سفید
عملیات آنتی اکسیدان OSP سطح
انعطاف پذیری و مقاومت عالی در برابر خم شدن

ما FPC نوارهای نور LED، FPC دقیق و FPC نوارهای LED رنگی را با پیکربندی های تک، دو طرفه و چند لایه مطابق با الزامات خاص شما سفارشی می کنیم. هر دسته تحت آزمایش های دقیق با دستگاه های تست خم شدن حرفه ای قرار می گیرد تا کیفیت محصول را از طریق ده ها هزار چرخه خم شدن قبل از تولید انبوه تضمین کند.

پارامترهای طراحی FPC

ابعاد

FPC دقیق: حداکثر اندازه 240 × 500 میلی متر (محدودیت 250 × 500 میلی متر)، بدون محدودیت حداقل اندازه. برد مواد رول: حداکثر عرض 240 میلی متر، حداکثر طول 100 متر.

لایه های برد

بردهای تک لایه: ساختار ساده ایده آل برای کنترل صنعتی، ابزارهای الکترونیکی و کاربردهای مدار پایه
بردهای دو طرفه: دارای دو لایه فویل مسی با ویاهای افزایش یافته برای مسیرهای رسانا، مناسب برای تلفن های همراه، ابزارهای خودرو و محصولات پیچیده

رنگ های ماسک لحیم

زرد: مناسب برای اکثر محصولات از جمله کاربردهای مختلف کابل
سیاه: مورد استفاده در محصولات پیشرفته یا جذب کننده نور مانند اتومبیل، تلفن های همراه و نمایشگرهای LED
سفید: دارای پوشش سفید اضافی برای کاربردهای بازتابی از جمله وسایل روشنایی، نمایشگرهای LED و محصولات زیبایی پزشکی

گزینه های ضخامت فویل مسی

نوع برد	گزینه های ضخامت
پنل تک FPC دقیق	18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
برد دو لایه FPC دقیق	12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
پنل تک FPC معمولی	18 میکرومتر، 25 میکرومتر، 35 میکرومتر (1 اونس)، 50 میکرومتر
بردهای دو لایه FPC معمولی	18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر، 35-70 میکرومتر

حداقل عرض خط/فاصله خط

حداقل توصیه شده 3 میل برای بهره وری تولید بهینه و کاهش نرخ نقص.

فرآیند خدمات

مشاوره

16 سال تخصص در طراحی، تحقیق و توسعه و تولید بردهای مدار چاپی انعطاف پذیر FPC. ما راه حل های شخصی سازی شده، نقشه های طراحی، توسعه محصول جدید و پشتیبانی فنی را ارائه می دهیم.

قیمت گذاری

قیمت گذاری رقابتی برای نمونه ها یا تولید دسته ای با فناوری و مواد پیشرفته، که به طور قابل توجهی هزینه های مشتری را کاهش می دهد.

تولید حرفه ای

تجهیزات پیشرفته از مناطق آلمان، ژاپن و تایوان. تأسیسات 20000 متر مربعی ما بیش از 800 کارمند از جمله 50 کارشناس فنی ارشد را استخدام می کند.

خدمات طراحی

خدمات جامع یک مرحله ای شامل تولید زیرلایه، سیم کشی، طراحی اصول، ساخت قالب، SMT، قطعات سوراخ دار و باز کردن استنسیل. دارای گواهینامه های متعدد سیستم بین المللی.

ساخت نمونه

ساخت نمونه FPC تخصصی و سفارشی سازی با خطوط تولید تسریع شده. نمونه های دو لایه برد مدار چاپی انعطاف پذیر در عرض 5-7 روز تکمیل می شوند.

گواهینامه ها و افتخارات

لطفاً توجه داشته باشید: تمام عکس های محصول واقعی هستند. ممکن است به دلیل نورپردازی، زوایای عکاسی و تفاوت در وضوح نمایشگر، تغییرات جزئی در رنگ رخ دهد. GongDong HongQi یک تولید کننده حرفه ای برد مدار با 16 سال تجربه در چین است. محصولات ما سالانه تحت به روز رسانی ها و ارتقاء های مداوم قرار می گیرند. ما در ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم. برای راه حل های حرفه ای از جمله تولید زیرلایه، سیم کشی، طراحی اصول، ساخت قالب، SMT، قطعات سوراخ دار و خدمات جامع یک مرحله ای، با الزامات خود با ما تماس بگیرید.

برچسب ها:

FPC دو لایه ای,صفحه مدار fpc,صفحه مدار ابزار زیبایی

صفحه مدار چاپی HDI سفارشی

Beauty Instrument Circuit Board
