مدل محصول: HQ011

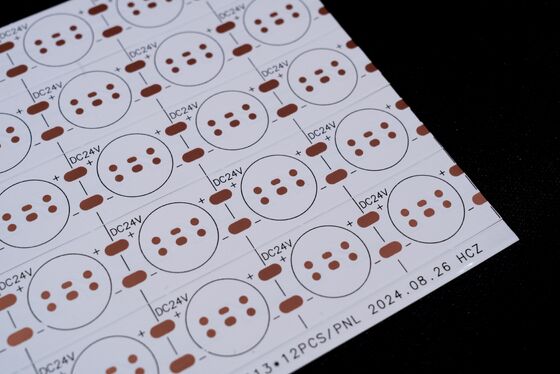

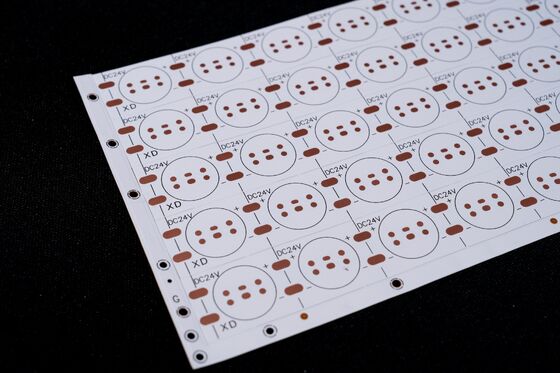

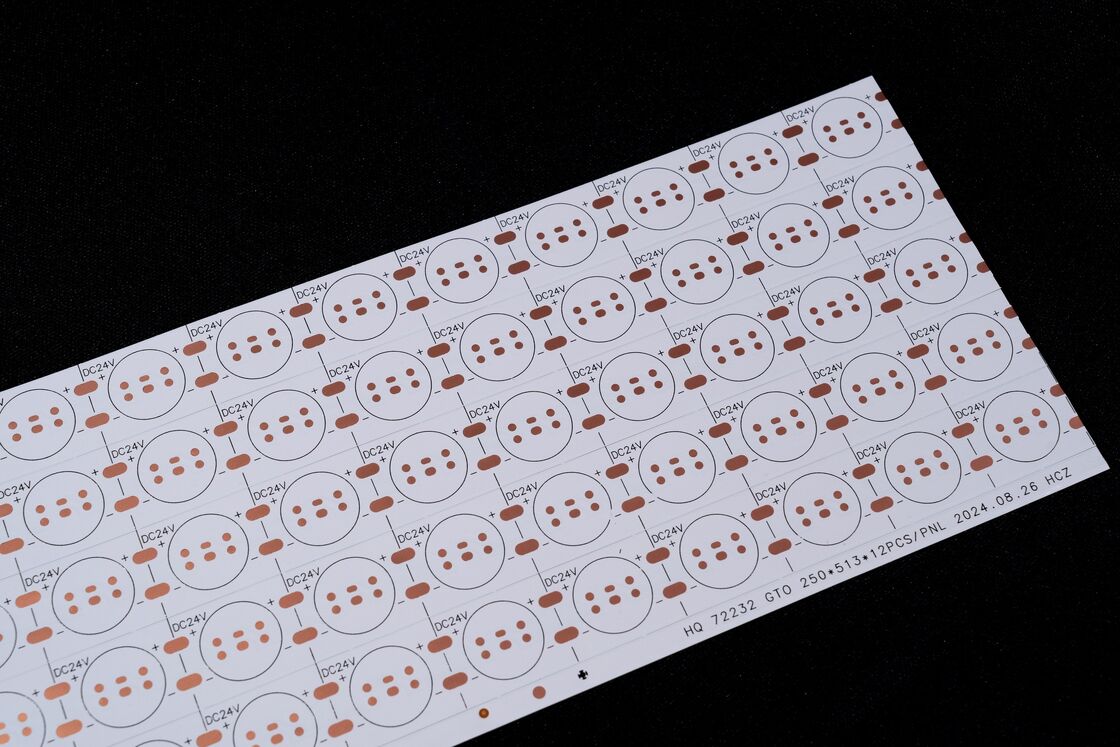

نام محصول: نوار LED رنگی FPC

ویژگی‌های محصول: برد دو لایه، پوشش فیلم دو طرفه، تخته سفید، متن سیاه، OSP آنتی‌اکسیدان 2835-25 لامپ/PCS-12*503-24V-SIGNLE

1. بر اساس نیاز شما برای سفارشی‌سازی ضخامت مواد و الزامات فرآیند مختلف نوار LED رنگی FPC و سایر مدارهای چاپی انعطاف‌پذیر LED با یک طرفه و دو طرفه.
2. انعطاف‌پذیری خوب و مقاومت در برابر خم شدن

کارخانه دارای دستگاه تست خم شدن حرفه‌ای است، هر دسته از مواد قبل از تولید انبوه، هزاران تست خم شدن را پشت سر می‌گذارند.

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500 میلی‌متر (محدودیت 250X500 میلی‌متر) و حداقل اندازه نامحدود است. برد رول: حداکثر عرض 240 میلی‌متر. حداکثر طول 100 متر.

2. تعداد لایه‌های برد

• ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه‌ها با مدارهای نسبتاً ساده استفاده می‌شود.
• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، ویاهای افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن‌های همراه، ابزارهای خودرو و سایر محصولات استفاده می‌شوند.

3. رنگ ماسک لحیم

رنگ‌های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از زرد توصیه می‌شود، فیلم زرد برای اکثر محصولات مناسب است، مانند محصولات مختلف کابل. فیلم سیاه معمولاً در محصولات پیشرفته یا جذب کننده نور استفاده می‌شود، مانند خودروها، تلفن‌های همراه، نمایشگرهای LED و غیره. فیلم سفید در مقایسه با فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می‌شود.

4. ضخامت فویل مسی

• گزینه‌های پنل تکی FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است؛
• برد دو لایه FPC دقیق را می‌توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.
• پنل تکی FPC معمولی می‌تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می‌توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.

5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه کوچکتر باشد، دشواری بیشتر و نرخ نقص بالاتر است، و به طور کلی توصیه می‌شود حداقل 3 میل استفاده شود.

1. مشاوره

16 سال تمرکز بر طراحی و تحقیق و توسعه و تولید برد مدار انعطاف‌پذیر FPC، برای ارائه راه‌حل‌های شخصی‌سازی شده به مشتریان، طراحی نقشه‌ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد

قیمت نمونه یا دسته از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، به طور قابل توجهی برای مشتریان برای صرفه‌جویی در هزینه‌ها.

3. حرفه‌ای بودن

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق، تولید حرفه‌ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می‌دهد، با بیش از 800 کارمند و 50 نفر پرسنل فنی ارشد.

4. طراحی

ارائه راه‌حل به مشتریان برای نهایی کردن تعدادی گواهینامه سیستم بین‌المللی، می‌تواند تولید زیرلایه، سیم‌کشی، طراحی اصل، قالب، پچ، پلاگین و باز کردن مش فولادی را به صورت یکپارچه ارائه دهد، 16 سال بارش فنی و حرفه‌ای، شایسته انتخاب و اعتماد شماست.

5. ساخت نمونه

ما در خدمات ساخت نمونه و سفارشی‌سازی FPC تخصص داریم، شرکت دارای خط تولید سریع است، به عنوان مثال: نمونه‌های برد مدار انعطاف‌پذیر دو پنله را می‌توان در عرض 5-7 روز تکمیل کرد.
