FPC دو لایه با دقت بالا مناسب برای الکترونیک مصرفی 3C که عملکرد الکتریکی پایدار و اتصال مدار را فراهم می کند

FPC دو لایه با دقت بالا مناسب برای الکترونیک مصرفی 3C که عملکرد الکتریکی پایدار و اتصال مدار را فراهم می کند

نام تجاری:	HQ
شماره مدل:	HQ001
مقدار تولیدی:	500pcs
قیمت:	قابل مذاکره
زمان تحویل:	negotiable
شرایط پرداخت:	L/C,D/A,T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

GuangDong,China

گواهی:

UL E477885 IATF16949 GB/T13485

ماسک لحیم کاری:

مواد:

پلی آمید

پایان سطح:

ممتاز

رزین عایق:

رزین پلی آمید (PI)

ضخامت عایق:

تخته معمولی

درمان سطحی:

طلای غوطه وری

ضخامت:

0.1 میلی متر

لایه:

مواد عایق:

رزین آلی

خدمات دیگر:

پشتیبانی از خدمات سفارشی

رنگ ماسک لحیم کاری:

حداقل عرض خط / فاصله:

0.1mm/0.1mm

دمای عملیاتی:

-40 تا 85 درجه سانتی گراد

حداقل اندازه سوراخ:

0.2 میلی متر

رنگ صندلی ابریشمی:

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

برجسته کردن:

double layer FPC smoking board,electronic cigarette FPC design,3C consumer electronics FPC

electronic cigarette FPC design

3C consumer electronics FPC

توضیحات محصول

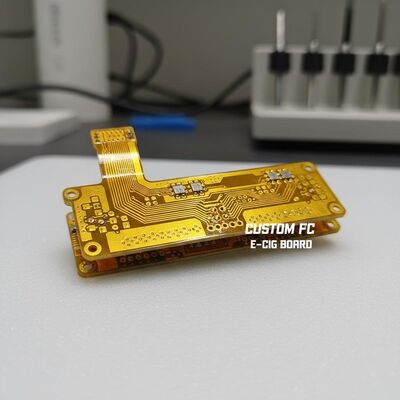

صفحه سیگارهای الکترونیکی - HQ001

به عنوان تولید کنندگان حرفه ای صفحه مدار چاپی انعطاف پذیر، ما در طراحی و تولید FPC برای الکترونیک مصرفی 3C، از جمله برنامه های سیگار الکترونیکی تخصص داریم.

مشخصات محصول

مدل:HQ001

نام محصول:کارت سیگارهای الکترونیکی

ویژگی ها:فیلم سیاه و سفید دو طرفه، متن سفید، کارت تک لایه ای با آنتی اکسیدان OSP

مشخصات:تولید سفارشی در دسترس با خدمات نمونه برداری

پارامترهای فنی طراحی FPC

ابعاد

FPC دقیق: حداکثر اندازه 240 * 500mm (حد 250 * 500mm) ، هیچ محدودیتی برای حداقل اندازه وجود ندارد.

لایه های تخته

صفحه ی تک لایه ای:ساختار ساده، ایده آل برای کنترل صنعتی، ابزارهای الکترونیکی و سایر برنامه های کاربردی با مدار های نسبتا ساده
دو طرفه:دارای دو لایه از ورق مس با ویاس های افزایش یافته و مسیرهای رسانا، معمولا در تلفن های همراه، ابزار خودرو و سایر محصولات پیشرفته استفاده می شود

رنگ های ماسک جوش

سیاه:معمولاً در محصولات پیشرفته یا جذب نور مانند برنامه های خودرو، تلفن های همراه و صفحه نمایش LED استفاده می شود
سفید:دارای پوشش سفید اضافی برای نیازهای بازتاب، مورد استفاده در لوازم روشنایی، صفحه نمایش LED و محصولات زیبایی پزشکی
زرد:مناسب برای اکثر محصولات، از جمله کاربردهای مختلف کابل

ضخامت ورق مس

نوع تخته	گزینه های ضخامت موجود
صفحه ی تک صفحه ی FPC دقیق	18μm (0.5oz) ، 35μm (1oz)
صفحه دو لایه FPC دقیق	12μm (0.33oz) ، 18μm (0.5oz) ، 35μm (1oz)
پانل واحد FPC معمولی	18μm، 25μm، 35μm (1 oz) ، 50μm
تخته دو لایه FPC معمولی	18-25μm، 25-25μm، 35-35μm، 35-70μm

حداقل عرض خط/فاصل خط

به طور کلی حداقل 3 میلی لیتر توصیه می شود، زیرا ابعاد کوچکتر مشکل و نرخ نقص را افزایش می دهد.

فرآیند خدمات حرفه ای

مشاوره

16 سال تجربه متمرکز در طراحی صفحه مدار انعطاف پذیر FPC، تحقیق و توسعه و تولید. ما راه حل های شخصی، نقشه های طراحی، توسعه محصولات جدید و پشتیبانی فنی را ارائه می دهیم.

نقل قول

قیمت رقابتی برای نمونه ها یا تولید دسته ای با استفاده از همان فناوری و مواد. فرآیندهای تولید پیشرفته باعث صرفه جویی قابل توجهی در هزینه می شود.

تولید حرفه ای

تجهیزات پیشرفته از مناطق آلمان، ژاپن و تایوان. تولید حرفه ای در مقیاس با تاسیسات 20،000 متر مربع، بیش از 800 کارمند و 50 پرسنل فنی ارشد.

خدمات طراحی

راه حل های جامع از جمله تولید بستر، سیم کشی، طراحی اصل، ایجاد قالب، SMT، اجزای سوراخ و باز کردن ستینسیل.16 سال تخصص فنی تضمین کیفیت و قابلیت اطمینان.

ساخت نمونه

نمونه سازی تخصصی FPC و خدمات سفارشی سازی با خطوط تولید سریع. نمونه های دو لایه صفحه مدار انعطاف پذیر در عرض 5-7 روز تکمیل شد.

گواهینامه ها و افتخارات

اطلاعات مهم

تمام عکس های محصول واقعی هستند. تغییرات کوچک رنگ ممکن است به دلیل شرایط نورپردازی، زاویه های عکاسی و تفاوت در وضوح صفحه نمایش رخ دهد.GongDong HongQi یک تولید کننده حرفه ای صفحه مدار با 16 سال تجربه در چین استمحصولات ما به طور مداوم به روز رسانی و ارتقاء سالانه را تجربه می کنند. ما در تمام انواع نمونه سازی FPC و خدمات سفارشی تخصص داریم.با ما تماس بگیرید با نیازهای خود را برای راه حل های حرفه ای از جمله تولید بستر، سیم کشی، طراحی اصل، ایجاد قالب، SMT، و خدمات جامع یک توقف.

لطفاً با ما به صورت آنلاین یا از طریق ایمیل تماس بگیرید تا از تیم فروش حرفه ای ما خدمات شخصی دریافت کنید.
