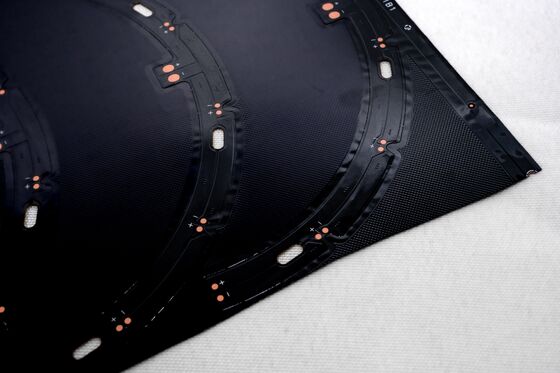

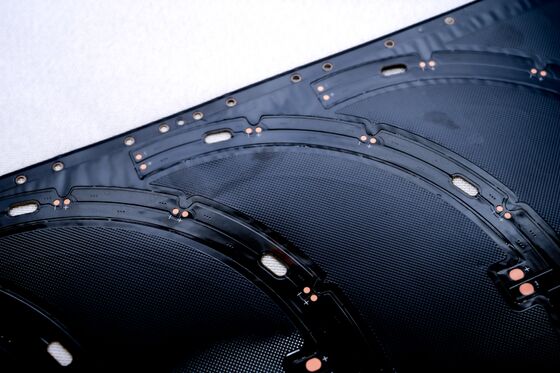

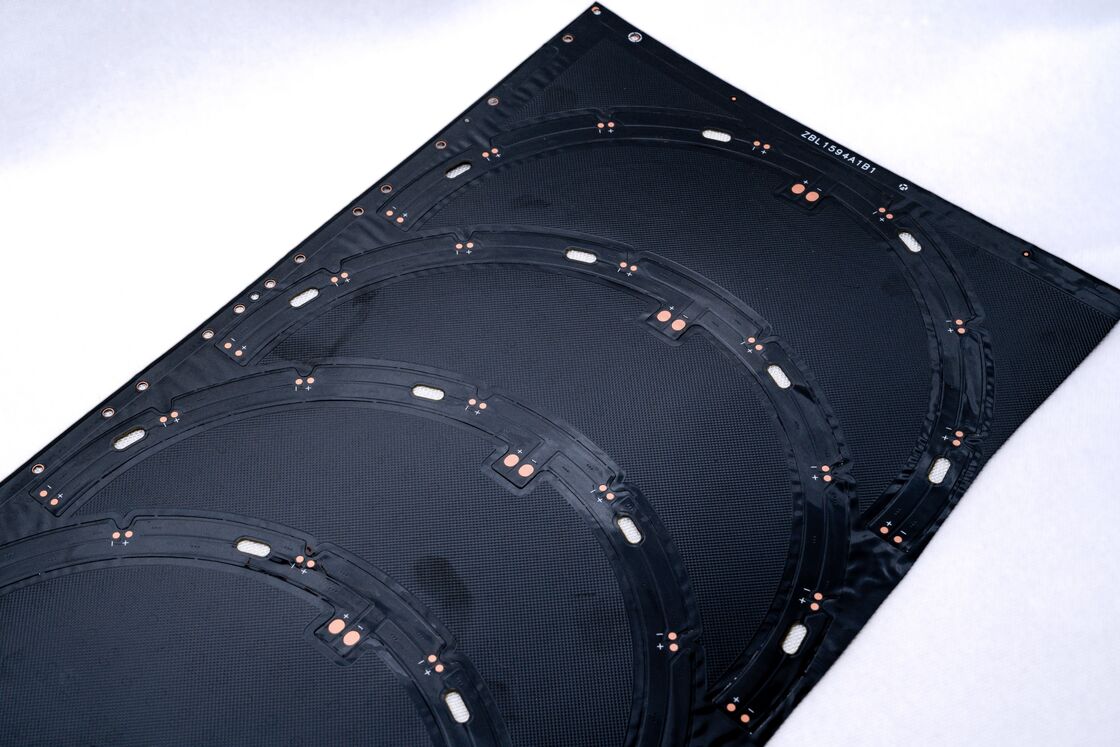

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم

نام تجاری:	HONGQI
شماره مدل:	HQ00512
مقدار تولیدی:	500pcs
قیمت:	قابل مذاکره
زمان تحویل:	negotiable
شرایط پرداخت:	L/C,D/A,T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

GuangDong,China

گواهی:

UL E477885 IATF16949 GB/T13485

حداقل عرض خط:

0.1 میلی متر

مقاومت در برابر دمای سطح:

300 درجه سانتیگراد

فناوری پردازش:

فویل نورد شده

روش بازاریابی:

فروش مستقیم کارخانه

حداقل اندازه تابلو:

5mm x 5mm

رنگ صندلی ابریشمی:

لایه:

دمای عملیاتی:

-40 تا 85 درجه سانتی گراد

خدمات دیگر:

پشتیبانی از خدمات سفارشی

پایان سطح:

ممتاز

ضخامت عایق:

تخته معمولی

انعطاف پذیری:

خدمات دیگر:

پشتیبانی از خدمات سفارشی

ضخامت مس:

1 اونس

مواد اولیه:

35/70 مس

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

برجسته کردن:

تخته های مدار انعطاف پذیر FPC,تخته های FPC مبتنی بر پلی آمید,صفحه FPC دو لایه خمیده

polyimide base FPC boards

double layer curved FPC plates

توضیحات محصول

برد مدارهای چاپی انعطاف پذیر با کیفیت بالا

تولید کننده حرفه ای بردهای مدار چاپی انعطاف پذیر (FPC) با پایه پلی ایمید، متخصص در طراحی صفحات منحنی برای کاربردهای صنعتی مختلف.

مشخصات محصول

مدل: HQ00512

نام: صفحه منحنی

ویژگی ها: برد دو لایه با پوشش فیلم دو طرفه، برد سفید، متن سیاه و عملیات ضد اکسیداسیون OSP

مزایای کلیدی

ساخت سفارشی: گزینه های مواد و ضخامت سفارشی برای الزامات کاربرد خاص
انعطاف پذیری برتر: مقاومت خمشی عالی با تست دقیق که هزاران چرخه خم شدن را بدون شکست تضمین می کند
گزینه های چند لایه: پیکربندی های FPC تک لایه، دو لایه و چند لایه موجود است

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 3

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 4

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 5

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 6

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 7

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 8

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 9

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 10

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 11

انعطاف پذیری بالا 0.1 میلی متر حداقل عرض خط 300 درجه سانتیگراد FPC مدار چاپی انعطاف پذیر FPC دو لایه FPC مقاوم 12

پارامترهای طراحی FPC

ابعاد

نوع	حداکثر اندازه	حداقل اندازه
FPC دقیق	240 میلی متر × 500 میلی متر (تا 250 میلی متر × 500 میلی متر)	بدون محدودیت
برد مواد رول	عرض 240 میلی متر × طول 100 متر	قابل تنظیم

پیکربندی لایه ها

بردهای تک لایه: ساختار ساده ایده آل برای کنترل صنعتی و ابزارهای الکترونیکی
بردهای دو لایه: دو لایه فویل مسی با vias افزایش یافته برای مدارهای پیچیده در دستگاه های تلفن همراه و ابزارهای خودرو

رنگ های ماسک لحیم کاری

زرد: توصیه شده برای کاربردهای عمومی مانند محصولات کابل
سیاه: مورد استفاده در محصولات سطح بالا یا جذب کننده نور (خودرو، تلفن، نمایشگرهای LED)
سفید: شامل پوشش بازتابنده برای وسایل روشنایی، نمایشگرهای LED و زیبایی پزشکی

ضخامت فویل مسی

نوع برد	گزینه های ضخامت موجود
پنل های تک FPC دقیق	18 میکرومتر (0.5 اونس) یا 35 میکرومتر (1 اونس)
بردهای دو لایه FPC دقیق	12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس)، یا 35 میکرومتر (1 اونس)
پنل های تک FPC استاندارد	18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر
بردهای دو لایه FPC استاندارد	18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر، یا 35-70 میکرومتر

حداقل عرض/فاصله خط

در حالی که ابعاد کوچکتر نیز امکان پذیر است، ما توصیه می کنیم حداقل از 3 میل برای عرض و فاصله خط استفاده کنید تا خطرات نقص به حداقل برسد و عملکرد بهینه تضمین شود.
