برد مدار چاپی HDI دو لایه با روکش طلایی و طراحی قابل تنظیم برای کاربردهای با چگالی بالا

برد مدار چاپی HDI دو لایه با روکش طلایی و طراحی قابل تنظیم برای کاربردهای با چگالی بالا

نام تجاری:	HONGQI
شماره مدل:	HQ00513
مقدار تولیدی:	1000PCS
قیمت:	قابل مذاکره
زمان تحویل:	8-15 working days
شرایط پرداخت:	L/C,D/A,T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

GuangDong,China

گواهی:

UL E477885 IATF16949 GB/T13485

ضخامت صفحه:

0.05±0.25mm

سختی مکانیکی:

انعطاف پذیر

نوع LED:

اس ام دی 2835

پشتیبانی کنید

Smt و Dip:

پشتیبانی کنید

مقدار LED:

60pcs/m

1 اونس

ماسک سالد:

خدمات دیگر:

پشتیبانی از خدمات سفارشی

روش بازاریابی:

فروش مستقیم کارخانه

مواد پایه:

لمینت پایه آلومینیوم

ضد آب:

دمای عملیاتی:

-20 تا 60 درجه سانتیگراد

ضخامت:

0.1 میلی متر

ولتاژ:

12 ولت

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

برجسته کردن:

مدارهای سفارشی FPCB,کابل‌های تخت انعطاف‌پذیر FPC,صفحه های مدار چاپی HDI

FPC flexible flat cables

HDI printed circuit boards

توضیحات محصول

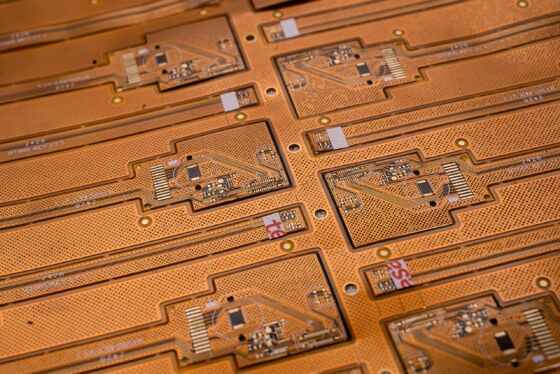

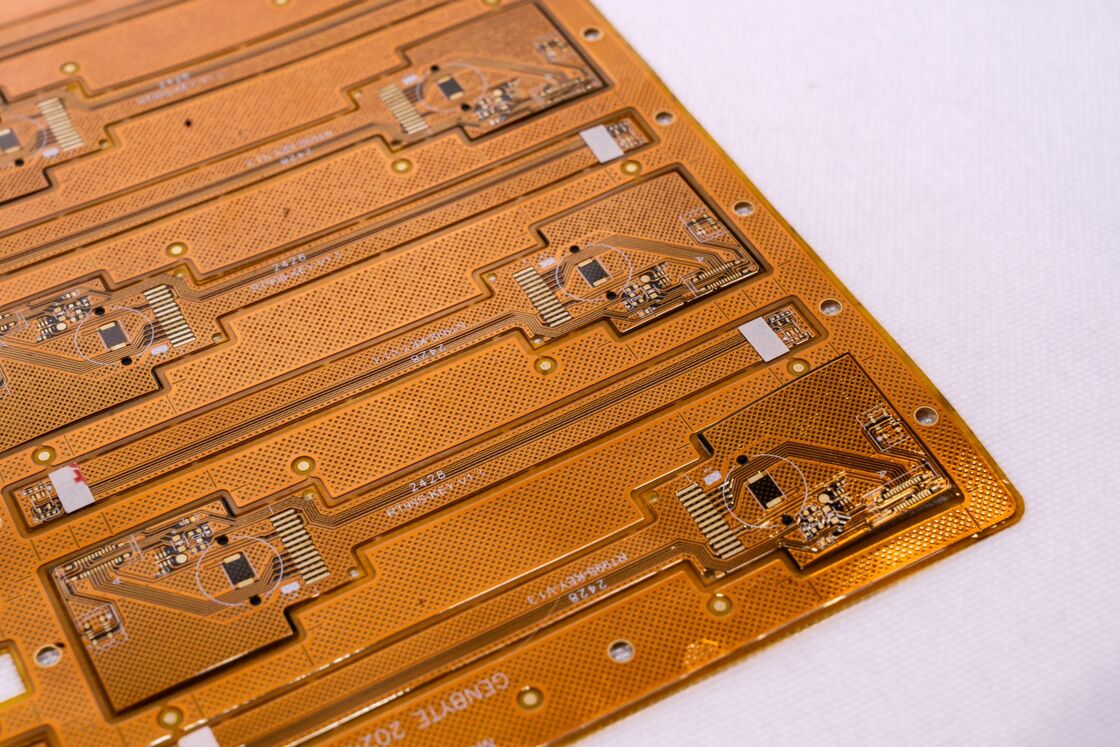

مدار چاپی قابل انعطاف متصل به نوار (FPC)

برد مدار چاپی HDI با چگالی بالا برای ادغام بدون درز در ماژول های الکترونیکی و دستگاه های ارتباطی طراحی شده است.

مشخصات محصول

مدل محصول: HQ00513
نام محصول: مدار چاپی قابل انعطاف متصل به نوار (FPC)
ویژگی ها: ماسک لحیم کاری زرد دو طرفه، روکش طلا، ساختار تخته دو لایه
مشخصات قابل تنظیم و ساخت نمونه موجود است

پارامترهای طراحی FPC

مشخصات ابعادی

دقت FPC: حداکثر اندازه: 240 * 500 میلی متر (محدود: 250 * 500 میلی متر); حداقل اندازه: بدون محدودیت
تخته مواد رول: حداکثر عرض: 240 میلی متر; حداکثر طول: 100 متر

تعداد لایه تخته

برد تک لایه: ساختار ساده برای کنترل صنعتی و ابزار الکترونیکی
تخته دولایه: دو لایه فویل مسی با افزایش ورودی برای تلفن های همراه و ابزارآلات خودرو

گزینه های رنگ ماسک لحیم کاری

زرد: برای اکثر محصولات از جمله برنامه های مختلف کابل توصیه می شود
مشکی: برای محصولات گران‌قیمت یا جذب‌کننده نور مانند خودروها و تلفن‌های همراه
سفید: با پوشش سفید اضافی برای وسایل روشنایی و تجهیزات زیبایی پزشکی

ضخامت فویل مس

نوع تخته	تعداد لایه ها	گزینه های ضخامت
FPC دقیق	تک لایه	18 میکرومتر (0.5 اونس) یا 35 میکرومتر (1 اونس)
FPC دقیق	دو لایه	12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس)، یا 35 میکرومتر (1 اونس)
FPC معمولی	تک لایه	18 میکرومتر، 25 میکرومتر، 35 میکرومتر (1 اونس)، یا 50 میکرومتر
FPC معمولی	دو لایه	18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر، یا 35-70 میکرومتر

حداقل عرض خط/فاصله خطوط

حداقل 3 میلیون برای راندمان و کیفیت تولید بهینه توصیه می شود.

فرآیند خدمات حرفه ای

مشاوره و پشتیبانی فنی

16 سال تخصص طراحی FPC با راه حل های شخصی، نقشه های طراحی و پشتیبانی از توسعه محصول جدید.

نقل قول رقابتی

فناوری سازگار، مواد با کیفیت بالا و فرآیندهای پیشرفته با قیمت گذاری مقرون به صرفه برای نمونه ها و سفارشات دسته ای.

ظرفیت تولید حرفه ای

تجهیزات پیشرفته از آلمان، ژاپن و تایوان. این کارخانه 20000 متر مربع با بیش از 800 کارمند و 50 کارشناس فنی ارشد را پوشش می دهد.

خدمات طراحی یکپارچه

خدمات یک مرحله ای شامل تولید بستر، طراحی سیم کشی، طراحی شماتیک، ساخت قالب، SMT، DIP و ساخت شابلون با گواهینامه های بین المللی.

ساخت نمونه

سفارشی سازی نمونه تخصصی FPC با تولید سریع - نمونه های برد مدار انعطاف پذیر دولایه ظرف 5-7 روز تکمیل شد.

گواهینامه ها و افتخارات

برد مدار چاپی HDI دو لایه با روکش طلایی و طراحی قابل تنظیم برای کاربردهای با چگالی بالا 3

توجه:تمامی تصاویر معتبر هستند تغییرات رنگ جزئی ممکن است به دلیل نور، زوایای عکسبرداری و تفاوت وضوح صفحه نمایش رخ دهد.

درباره GongDong HongQi:سازنده برد مدار حرفه ای چینی با 16 سال سابقه. محصولات سالانه با خدمات ساخت و سفارشی سازی نمونه FPC تخصصی به روز می شوند. برای راه حل های حرفه ای و خدمات یک مرحله ای از جمله تولید بستر، طراحی سیم کشی، طراحی شماتیک، ساخت قالب، SMT و DIP با ما تماس بگیرید.

```
