مشخصات فنی و خدمات سفارشی‌سازی FPC نواری نور LED HQ046

چکیده

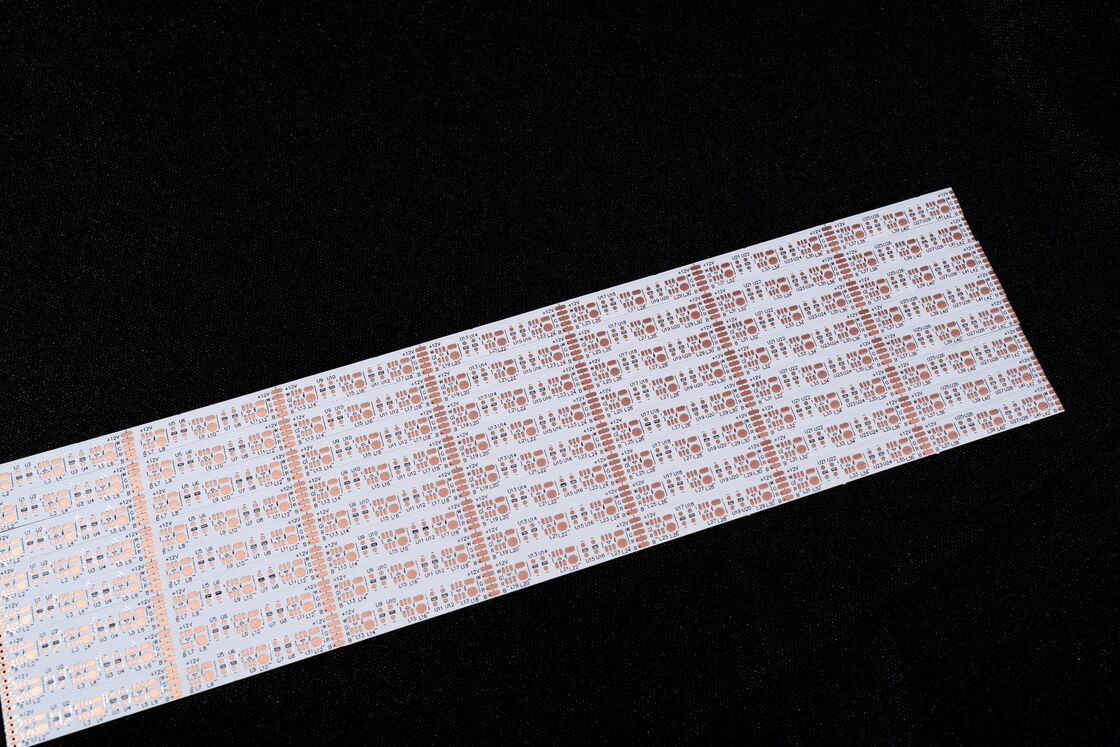

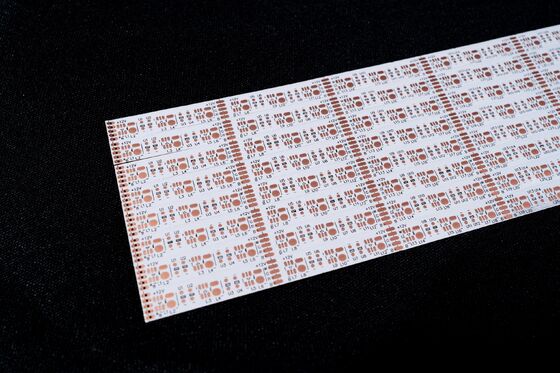

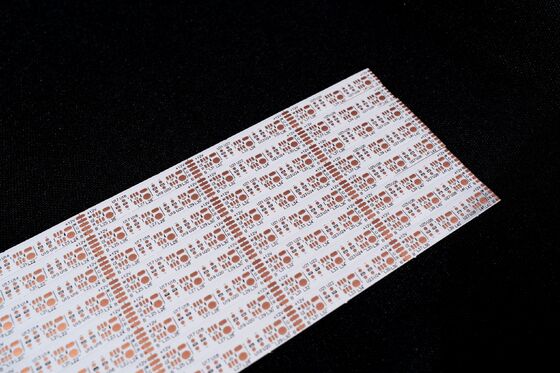

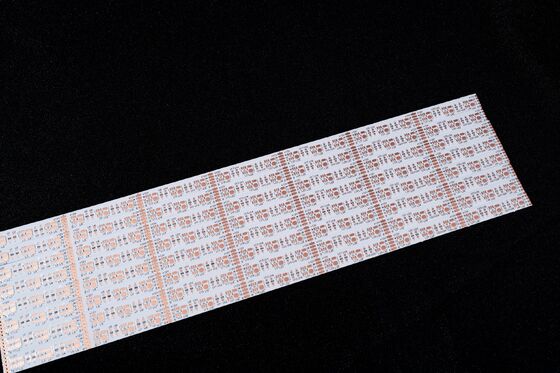

1. بررسی اجمالی محصول FPC نوار نور LED HQ046

2. مشخصات فنی و محدوده سفارشی‌سازی

2.1 مشخصات ابعادی

• FPC دقیق: حداکثر اندازه: 240×500 میلی‌متر (محدودیت: 250×500 میلی‌متر)؛ حداقل اندازه: بدون محدودیت.
• FPC مواد رول: حداکثر عرض: 240 میلی‌متر؛ حداکثر طول: 100 متر.

2.2 پیکربندی لایه مدار

• FPC تک لایه: ساختار ساده، مناسب برای مدارهای با پیچیدگی کم در کنترل‌های صنعتی، ابزارهای الکترونیکی و سیستم‌های روشنایی پایه.
• FPC دو لایه: لایه‌های فویل مسی دوگانه با viasهای تقویت‌شده برای مسیرهای رسانا، ایده‌آل برای محصولات با یکپارچه‌سازی بالا مانند دستگاه‌های تلفن همراه، پانل‌های ابزار خودرو و نوارهای نور LED میان‌رده تا بالا.
• FPC چند لایه: قابل تنظیم برای کاربردهای با پیچیدگی فوق‌العاده بالا که نیاز به سیم‌کشی متراکم و انتقال چند سیگنالی دارند.

2.3 رنگ ماسک لحیم‌کاری و کاربرد

• ماسک لحیم‌کاری زرد: گزینه جهانی برای اکثر محصولات (به عنوان مثال، مجموعه‌های کابل عمومی) به دلیل مقرون به صرفه بودن و سازگاری آن.
• ماسک لحیم‌کاری سیاه: ترجیح داده شده برای کاربردهای با کیفیت بالا یا جذب نور (به عنوان مثال، روشنایی خودرو، نور پس‌زمینه گوشی‌های هوشمند، نمایشگرهای LED) برای کاهش انعکاس نور و بهبود ثبات بصری.
• ماسک لحیم‌کاری سفید: مجهز به یک پوشش سفید اضافی برای افزایش انعکاس، مناسب برای وسایل روشنایی، نمایشگرهای LED و دستگاه‌های زیبایی‌شناختی پزشکی.

2.4 ضخامت فویل مسی

• FPC دقیق:
  • تک لایه: 18μm (0.5oz)، 35μm (1oz)
  • دو لایه: 12μm (0.33oz)، 18μm (0.5oz)، 35μm (1oz)
• FPC استاندارد:
  • تک لایه: 18μm، 25μm، 35μm (1oz)، 50μm
  • دو لایه: 18-25μm، 25-25μm، 35-35μm، 35-70μm

2.5 حداقل عرض/فاصله خط

3. عملکرد اصلی و کنترل کیفیت

3.1 انعطاف‌پذیری و مقاومت خمشی

• یک دستگاه تست خمشی حرفه‌ای برای ارزیابی هر دسته از مواد استفاده می‌شود.
• تمام مواد قبل از تولید انبوه، ده‌ها هزار چرخه خمشی را پشت سر می‌گذارند و از مقاومت در برابر خرابی خستگی در سناریوهای کاربردی پویا (به عنوان مثال، روشنایی تاشو، سطوح منحنی) اطمینان حاصل می‌شود.

3.2 قابلیت‌های تولید

• مساحت کارخانه: تقریباً 20000 متر مربع
• نیروی کار: بیش از 800 کارمند، از جمله 50 متخصص ارشد فنی
• خطوط تولید: متخصص در نمونه‌سازی سریع و تولید انبوه

4. فرآیند خدمات سفارشی‌سازی

4.1 مشاوره و پشتیبانی فنی

• طراحی راه‌حل شخصی
• بهینه‌سازی نقاشی
• پشتیبانی از توسعه محصول جدید
• مشاوره فنی حرفه‌ای

4.2 قیمت‌گذاری

• فرآیندهای فنی استاندارد
• تهیه مواد با کیفیت بالا
• مدیریت تولید کارآمد

4.3 طراحی و ادغام

• تولید بستر
• طراحی سیم‌کشی مدار و شماتیک
• توسعه قالب
• SMT (فناوری نصب سطحی) و مونتاژ از طریق سوراخ
• ساخت مش فولادی
  تمام فرآیندها با گواهینامه‌های بین‌المللی مطابقت دارند تا از قابلیت اطمینان اطمینان حاصل شود.

4.4 ساخت نمونه

5. گواهینامه‌ها و یادداشت‌ها

• گواهینامه‌ها: خط تولید دارای چندین گواهینامه سیستم بین‌المللی است (جزئیات بنا به درخواست در دسترس است)، که از انطباق با استانداردهای صنعت جهانی اطمینان حاصل می‌کند.
• سلب مسئولیت تصویر: تمام تصاویر محصول در پلتفرم رسمی معتبر هستند. ممکن است به دلیل تفاوت‌های نورپردازی، زوایای عکاسی یا وضوح نمایشگر، تغییرات جزئی در رنگ رخ دهد.
• ارتقاء مداوم: محصولات FPC ما سالانه به‌روزرسانی و ارتقا می‌یابند تا با الزامات فناوری نوظهور همسو شوند.
