FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی

نام تجاری:	HONGQI
شماره مدل:	HQ00535
مقدار تولیدی:	500 قطعه
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C ، D/A ، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ ، چین

گواهی:

UL E477885 IATF16949 GB/T 16949

جزئیات بسته بندی:

بسته بندی شده با موارد کاغذ قوی

قابلیت ارائه:

100000 قطعه در ماه

برجسته کردن:

دو لایه FPC LED RGBW,4 تراشه LED FPCB Board,تولید کننده FPCB با تجربه با گارانتی

4-Chip LED FPCB Board

Experienced FPCB manufacturer with warranty

توضیحات محصول

HQ046 LED Light Strip FPC - مشخصات فنی

مدارهای چاپی انعطاف پذیر (FPC) اجزای اساسی در برنامه های نوار نور LED مدرن هستند که نیاز به انعطاف پذیری بالا، قابلیت اطمینان و قابلیت سفارشی سازی دارند.نوار نور LED HQ046 FPC یک صفحه مدار دو لایه انعطاف پذیر طراحی شده برای سناریوهای مختلف روشنایی است، ارائه پارامترهای فنی جامع و خدمات سفارشی.

خلاصه ی محصول

پارامتر	مشخصات
مدل محصول	HQ00535
نام محصول	FPC نوار نور LED
ساختار مدار	صفحه مدار دو لایه ای
پوشش سطح	ماسک جوش سیاه دو طرفه؛ متن سیاه
درمان با آنتی اکسیدان	OSP (سازنده سولدر شدن ارگانیک)
عملکرد اصلی	انعطاف پذیری بالا؛ مقاومت خم شدن عالی

مشخصات فنی و سفارشی سازی

مشخصات ابعاد

دقت FPC:حداکثر اندازه: 240×500mm (حد: 250×500mm) ؛ حداقل اندازه: بدون محدودیت
مواد رول FPC:حداکثر عرض: 240mm؛ حداکثر طول: 100 متر

پیکربندی لایه مدار

FPC تک لایه ای:ساختار ساده برای مدارهای کم پیچیدگی در کنترل های صنعتی و سیستم های نورپردازی اساسی
FPC دو لایه ای:لایه های دوگانه ورق مس با وایاس های پیشرفته برای محصولات با یکپارچگی بالا مانند دستگاه های تلفن همراه و پانل های خودرو
FPC چند لایه ای:قابل تنظیم برای برنامه های کاربردی بسیار پیچیده که نیاز به سیم کشی متراکم دارند

گزینه های رنگ ماسک جوش

ماسک زرد:گزینه مقرون به صرفه برای مجموعه های کابل عمومی
ماسک سولدر سیاهبرای کاربردهای پیشرفته برای کاهش بازتاب نور ترجیح داده می شود
ماسک سپيدبازتاب بیشتر برای لامپ های روشنایی و نمایشگرها

ضخامت ورق مس

دقت FPC:یک لایه: 18μm (0.5oz) ، 35μm (1oz) ؛ دو لایه: 12μm (0.33oz) ، 18μm (0.5oz) ، 35μm (1oz)
استاندارد FPC:یک لایه: 18μm، 25μm، 35μm (1oz) ، 50μm؛ دو لایه: 18-25μm، 25-25μm، 35-35μm، 35-70μm

حداقل عرض خط/فاصله

حداقل عرض خط و فاصله برای دقت FPC بسیار مهم است. در حالی که ابعاد دقیق تر ممکن است،3 میلی متر (0.076 میلی متر)توصیه می شود که حداقل عملی برای تعادل بهره وری تولید و بهره وری هزینه باشد.

عملکرد اصلی و کنترل کیفیت

انعطاف پذیری و مقاومت در برابر خم شدن

HQ046 FPC انعطاف پذیری استثنایی را نشان می دهد، که از طریق کنترل کیفیت دقیق تایید شده است.تضمین مقاومت در برابر شکست خستگی در برنامه های کاربردی پویا.

ظرفیت تولید

مساحت کارخانه: حدود 20000 متر مربع
نیروی کار: بیش از 800 کارمند، از جمله 50 متخصص فنی ارشد
خطوط تولید: تخصص در هر دو نمونه سازی و تولید دسته
تجهیزات پیشرفته از آلمان، ژاپن و تایوان

فرآیند خدمات سفارشی سازی

مشاوره و پشتیبانی فنی

با استفاده از 16 سال تخصص در طراحی FPC، R&D، و تولید، ما طراحی راه حل شخصی، بهینه سازی طراحی، پشتیبانی از توسعه محصول جدید،و مشاوره فنی حرفه ای.

طراحی و ادغام

خدمات ما کل زنجیره ارزش FPC را پوشش می دهد، از جمله تولید سبسترات، سیم کشی مدار و طراحی طرحی، توسعه قالب، SMT و مونتاژ سوراخ، و ساخت میش فولادی.تمام فرآیندها با گواهینامه های بین المللی مطابقت دارند.

ساخت نمونه

یک خط تولید سریع برای تولید نمونه اختصاص داده شده است، با زمان های کوتاه به عنوان5-7 روز برای نمونه های FPC دو لایه ای، امکان ساخت نمونه اولیه و تأیید سریع.

تصاویر محصول

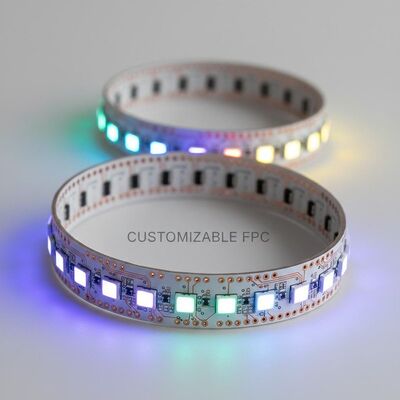

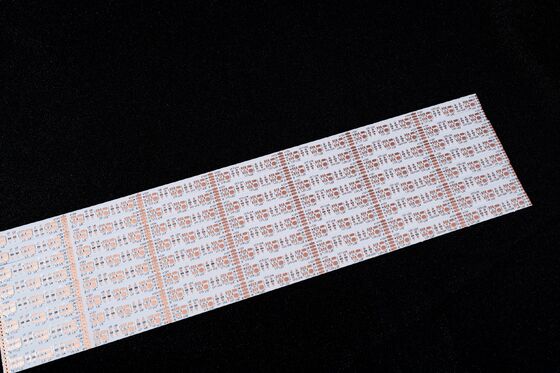

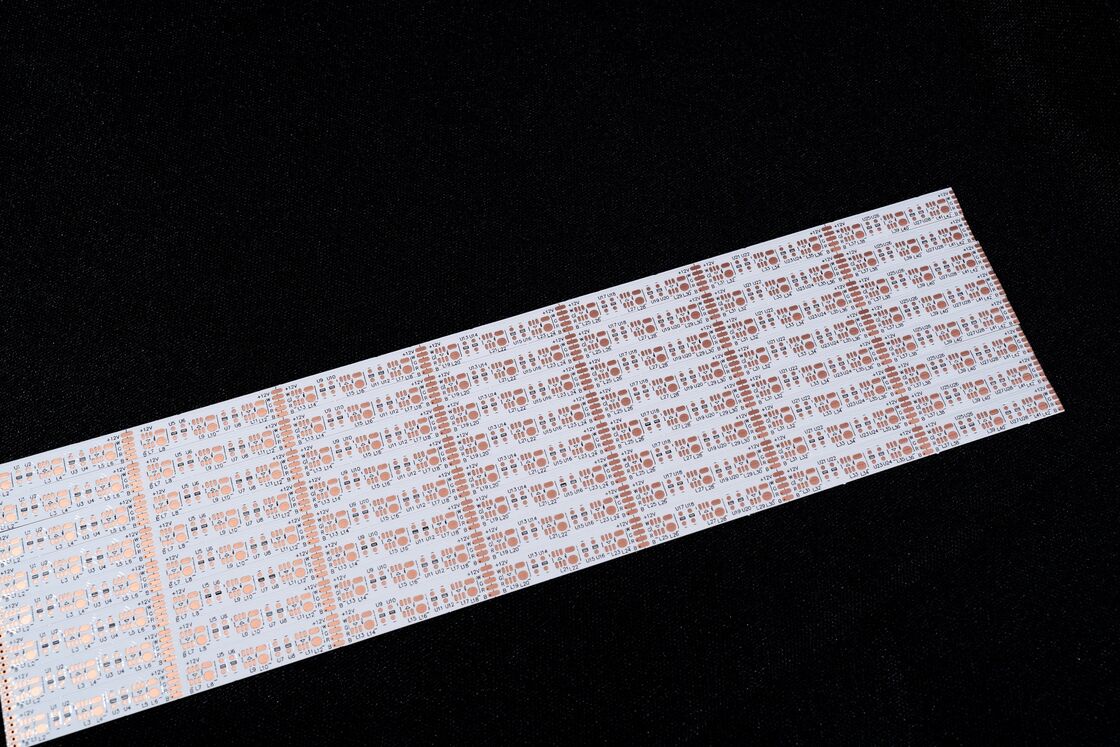

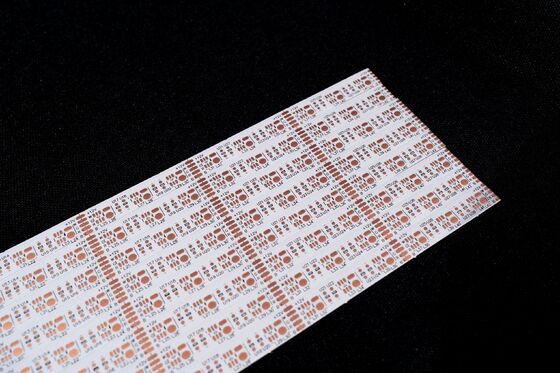

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 0

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 1

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 2

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 3

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 4

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 5

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 6

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 7

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 8

FPC دو لایه LED با RGBW 4-چیپ - تخته مدار چاپی انعطاف پذیر سفارشی 9

گواهینامه و یادداشت ها

گواهینامه های متعدد سیستم های بین المللی که اطمینان از انطباق با استانداردهای جهانی صنعت را فراهم می کند
تصاویر محصول با تغییرات کوچک رنگ ممکن به دلیل تفاوت در نور و نمایش معتبر هستند
به روز رسانی و ارتقاء سالانه محصولات برای انطباق با الزامات تکنولوژیکی نوظهور

اطلاعات تماس

برای راه حل های سفارشی یا سوالات بیشتر، لطفا با تیم فروش حرفه ای ما از طریق مشاوره آنلاین یا ایمیل برای پشتیبانی یک به یک تماس بگیرید.

GongDong HongQi Electronics Co., Ltd - شریک قابل اعتماد شما برای راه حل های FPC با کیفیت بالا از سال 2009.
