توضیحات FPC:

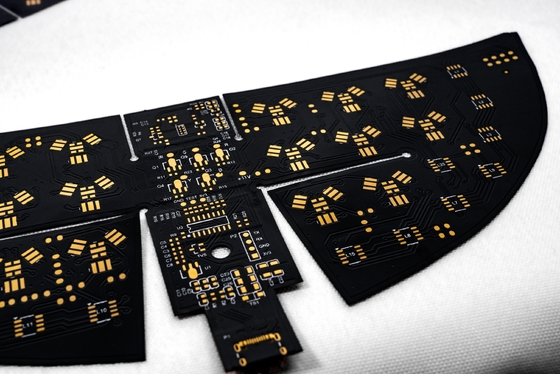

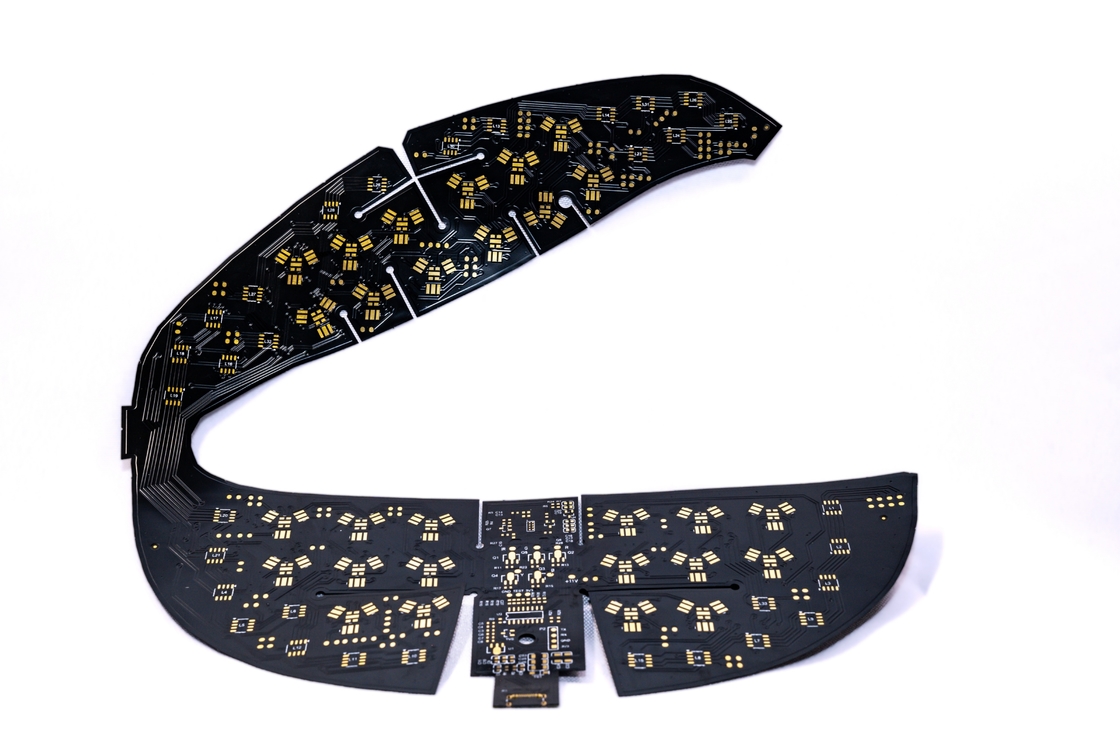

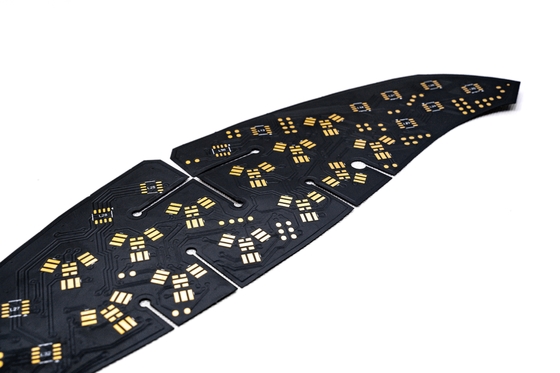

مدل FPC:HQ00537
نام FPC: FPC مراقبت های بهداشتی مادون قرمز
ویژگی های FPC: برد دو لایه، پوشش فیلم دو طرفه، تخته سفید، متن سیاه، آنتی اکسیدان OSP

مشخصات FPC:

1. با توجه به نیازهای شما برای سفارشی کردن ضخامت مواد و الزامات فرآیند مختلفFPC مراقبت های بهداشتی مادون قرمز و موارد دیگربرد مدار ماسک انعطاف پذیر LED، سیم کشی تک و دو طرفه چند لایه.

2. انعطاف پذیری و مقاومت خوب در برابر خم شدن

این کارخانه دارای یک تستر خمشی حرفه ای است، هر دسته از مواد از طریق

ده ها هزار آزمایش خمشی قبل از تولید انبوه.

بررسی اجمالی پارامترهای طراحی FPC

1. ابعاد

   • FPC دقیق: حداکثر اندازه 240 میلی متر x 500 میلی متر با حداکثر حد مجاز 250 میلی متر x 500 میلی متر است.
   • برد مواد رول: حداکثر عرض 240 میلی متر و حداکثر طول 100 متر.

2. تعداد لایه ها

   • بردهای تک لایه: ساختار ساده، ایده آل برای کنترل صنعتی و ابزارهای الکترونیکی با مدارهای ساده.
   • بردهای دو لایه: دارای دو فویل مسی، افزایش vias، و برای کاربردها در تلفن های همراه و ابزارهای خودرو مناسب هستند.

3. گزینه های رنگ ماسک لحیم کاری

   • زرد: برای اکثر محصولات، از جمله محصولات کابل مختلف، توصیه می شود.
   • مشکی: معمولاً در کاربردهای پیشرفته یا حساس به نور مانند اتومبیل، تلفن همراه، نمایشگرهای LED و غیره استفاده می شود.
   • سفید: شامل یک پوشش سفید اضافی است، ایده آل برای محصولاتی که نیاز به انعکاس دارند، مانند وسایل روشنایی و دستگاه های زیبایی پزشکی.

4. گزینه های ضخامت فویل مسی

   • پنل FPC دقیق: 18um (0.5oz) یا 35um (1oz).
   • برد دو لایه FPC دقیق: 12um (0.33oz)، 18um (0.5oz) یا 35um (1oz).
   • پنل FPC معمولی: گزینه ها شامل 18um/25um/35um (1oz) یا 50um هستند.
   • برد دو لایه FPC معمولی: انتخاب ها 18-25um، 25-25um، 35-35um یا 35-70um هستند.

5. حداقل عرض/فاصله خط

   • حداقل توصیه شده 3mil برای کاهش دشواری تولید و میزان نقص.
