مشخصات فنی و خدمات سفارشی برای HQ046 LED Light Strip FPC

خلاصه

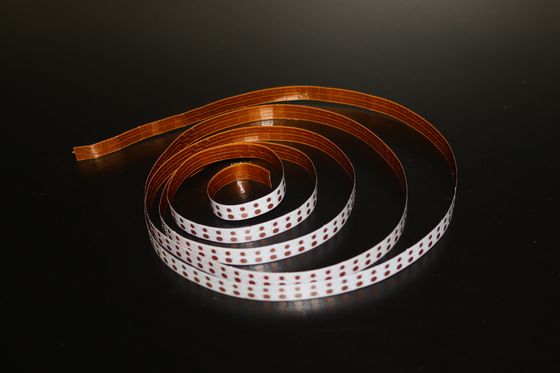

1خلاصه محصول از HQ046 LED Light Strip FPC

2مشخصات فنی و محدوده سفارشی سازی

2.1 مشخصات ابعاد

• FPC دقیق: حداکثر اندازه 240×500mm (بررسی محدودی: 250×500mm) ؛ هیچ محدودیتی در مورد حداقل اندازه وجود ندارد.

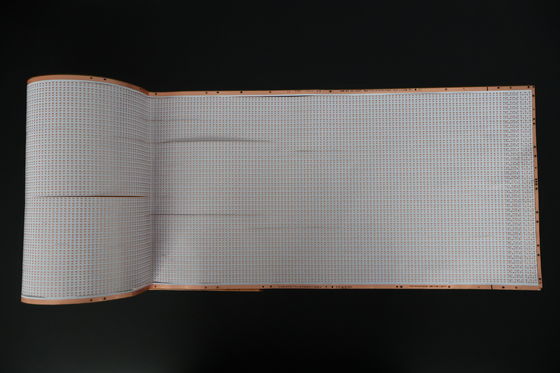

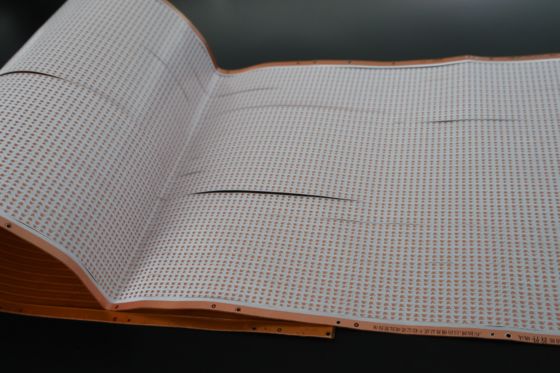

• FPC نوع رول: حداکثر عرض 240mm؛ حداکثر طول 100 متر.

2.2 پیکربندی لایه مدار

• FPC تک لایه ای: دارای ساختار ساده، مقرون به صرفه و مناسب برای مدارهای کم پیچیدگی در کنترل های صنعتی، ابزارهای الکترونیکی و سیستم های نورپردازی اساسی است.
• FPC دو لایه ای: شامل لایه های دو لایه ورق مس است که با ویاس های پوشش داده شده بهبود یافته به هم متصل شده اند ، که مدیریت جریان برتر و از بین رفتن گرما را امکان پذیر می کند.این ایده آل برای محصولات با ادغام بالا مانند دستگاه های تلفن همراه است، پانل های ابزار خودرو و نوار های روشنایی LED متوسط تا بالا.
• FPC چند لایه ای: قابل تنظیم برای برنامه های کاربردی بسیار پیچیده که نیاز به سیم کشی متراکم، انتقال چند سیگنال و ادغام عملکردی پیشرفته دارند.

2.3 رنگ و کاربردهای ماسک جوش

• ماسک سولدر زرد: یک گزینه جهانی و مقرون به صرفه است که با اکثر برنامه های کاربردی سازگار است (به عنوان مثال، مجموعه های کابل عمومی) به دلیل عملکرد متعادل و سازگاری آن.
• ماسک سولدر سیاه: برای سناریوهای پیشرفته یا جذب نور (به عنوان مثال، روشنایی خودرو، چراغ های پشتی گوشی های هوشمند،نمایشگرهای LED) زیرا بازتاب نور را به حداقل می رساند و یکنواختی بصری را افزایش می دهد.
• ماسک سولدر سفید: مجهز به یک پوشش منعکس کننده تخصصی برای به حداکثر رساندن استفاده از نور است که آن را برای وسایل روشنایی، صفحه نمایش LED و دستگاه های زیبایی پزشکی مناسب می کند.

2.4 ضخامت ورق مس

• دقت FPC:
  • یک لایه: 18μm (0.5oz) ، 35μm (1oz)
  • لایه دوگانه: 12μm (0.33oz) ، 18μm (0.5oz) ، 35μm (1oz)
• استاندارد FPC:
  • یک لایه: 18μm، 25μm، 35μm (1oz) ، 50μm
  • لایه دوگانه: 18-25μm، 25-25μm، 35-35μm، 35-70μm

2.5 حداقل عرض خط/فاصله

3کنترل عملکرد و کیفیت اصلی

3.1 انعطاف پذیری و مقاومت خم

• هر دسته از مواد پایه با تجهیزات خم کردن حرفه ای آزمایش می شوند تا عملکرد ثابت را تضمین کنند.
• تمام مواد قبل از تولید انبوه ده ها هزار چرخه خم شدن را تحمل می کنند، که مقاومت در برابر شکست خستگی در سناریوهای کاربردی پویا (به عنوان مثال، روشنایی تاشو،دستگاه های سطح منحنی).

3.2 ظرفیت تولید

• مساحت کارخانه: حدود 20000 متر مربع
• نیروی کار: بیش از 800 کارمند، از جمله 50 متخصص فنی ارشد.
• خطوط تولید: تخصص در تولید نمونه سریع و تولید دسته بزرگ، پشتیبانی از برنامه ریزی انعطاف پذیر تولید.

4. فرآیند خدمات سفارشی

4.1 مشاوره و پشتیبانی فنی

• طراحی راه حل متناسب با نیازهای خاص برنامه.
• طراحی بهینه سازی برای افزایش قابلیت تولید و عملکرد.
• پشتیبانی از توسعه محصول جدید، از مفهوم تا نمونه اولیه.
• مشاوره فنی حرفه ای برای انتخاب پارامترهای فنی و راهنمایی های کاربردی.

4.2 نقل قول

• فرایندهای فنی استاندارد برای کاهش تنوع تولید.
• منابع استراتژیک مواد با کیفیت بالا برای تعادل عملکرد و هزینه.
• مدیریت تولید کارآمد و بهینه سازی فرآیند.

4.3 طراحی و ادغام

• توليد پايه هاي پايه با بررسي سختي کيفيت مواد
• راه اندازی مدار و بهینه سازی طراحی طرحی
• توسعه قالب برای عوامل فرم سفارشی.
• SMT (تکنولوژي نصب سطح) و مونتاژ سوراخ با تراز دقیق.
• ساخت شبکه فولادی متناسب با الزامات طراحی مدار.

  تمام فرآیندها با استانداردهای بین المللی صدور گواهینامه برای اطمینان از قابلیت اطمینان و سازگاری محصول مطابقت دارند.

4.4 ساخت نمونه

5گواهینامه و یادداشت

• گواهینامه ها: خط تولید دارای گواهینامه های متعدد سیستم بین المللی است (داده های خاص در صورت درخواست در دسترس است)تضمین انطباق با استانداردهای جهانی صنعت و الزامات نظارتی.
• اعلام مسئولیت تصویر: تمام تصاویر محصول در سیستم عامل های رسمی معتبر هستند. تغییرات کوچک رنگ ممکن است به دلیل شرایط نورپردازی، زاویه های عکاسی یا تفاوت در وضوح صفحه رخ دهد.
• به روزرسانی مداوم: نمونه محصولات FPC ما به روزرسانی های سالانه و به روزرسانی های فنی برای هماهنگی با روند نوظهور فناوری و نیازهای بازار انجام می شود.
