جزئیات محصولات

خونه محصولات

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی

نام تجاری:	HQ
شماره مدل:	HQ00047
مقدار تولیدی:	3000 عدد
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C ، D/A ، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

UL E477885 IATF16949 GB/T 16949

کد وضعیت:

روش بازاریابی:

فروش مستقیم کارخانه

اندازه:

سفارشی شده

جریان کاری محصول:

ضد آب:

ولتاژ کاری محصول:

12 ولت

ولتاژ:

12 ولت

مواد محصول:

پلی آمید

لایه های محصول:

یک لایه

سرور:

openresty

رنگ محصول:

سختی مکانیکی:

انعطاف پذیر

ضخامت:

0.2 میلی متر

برنامه کاربردی محصول:

نورپردازی LED

جزئیات بسته بندی:

بسته بندی شده با موارد کاغذ قوی

قابلیت ارائه:

100000 قطعه در ماه

برجسته کردن:

12 ولت LED FPC,برد مدار چاپی انعطاف پذیر ضد آب,مواد پلی آمید FPCB

Waterproof Flexible Printed Circuit Board

Polyimide Material FPCB

توضیحات محصول

برد مدار چاپی انعطاف پذیر LED HQ047

برد مدار چاپی انعطاف پذیر دو لایه با ماسک لحیم سیاه، مهندسی شده برای انعطاف پذیری برتر و مقاومت در برابر خم شدن در کاربردهای نورپردازی متنوع.

مشخصات محصول

مدل محصول	HQ00046
نام محصول	FPC نوار LED
ساختار مدار	برد مدار دو لایه
پوشش سطح	ماسک لحیم سیاه دو طرفه با سیلک اسکرین سیاه
عملیات ضد اکسیداسیون	OSP (نگهدارنده قابلیت لحیم کاری ارگانیک)
عملکرد اصلی	انعطاف پذیری بالا و مقاومت عالی در برابر خم شدن

مشخصات فنی و گزینه های سفارشی سازی

مشخصات ابعادی

FPC دقیق: حداکثر اندازه 240×500 میلی متر (محدودیت: 250×500 میلی متر)
FPC نوع رول: حداکثر عرض 240 میلی متر؛ حداکثر طول 100 متر
بدون محدودیت حداقل اندازه

پیکربندی لایه های مدار

بر اساس پیچیدگی کاربرد، از پیکربندی های FPC تک لایه، دو لایه یا چند لایه انتخاب کنید:

FPC تک لایه: راه حل مقرون به صرفه برای مدارهای با پیچیدگی کم در کنترل های صنعتی و سیستم های نورپردازی پایه
FPC دو لایه: قابلیت حمل جریان و دفع حرارت بهبود یافته برای دستگاه های تلفن همراه، پنل های خودرو و نوارهای LED متوسط تا رده بالا
FPC چند لایه: راه حل های سفارشی برای کاربردهای با پیچیدگی فوق العاده بالا با نیازهای سیم کشی متراکم

گزینه های رنگ ماسک لحیم

زرد: گزینه جهانی و مقرون به صرفه برای کاربردهای عمومی
سیاه: انتخاب رده بالا برای سناریوهای جذب نور (نورپردازی خودرو، نمایشگرها)
سفید: پوشش بازتابنده برای حداکثر استفاده از نور در وسایل روشنایی

ضخامت فویل مسی

نوع FPC	پیکربندی لایه	ضخامت موجود
FPC دقیق	تک لایه	18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
FPC دقیق	دو لایه	12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
FPC استاندارد	تک لایه	18 میکرومتر، 25 میکرومتر، 35 میکرومتر (1 اونس)، 50 میکرومتر
FPC استاندارد	دو لایه	18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر، 35-70 میکرومتر

دقت ساخت

حداقل عرض/فاصله خط 3 میل (0.076 میلی متر) برای بازده تولید، مقرون به صرفه بودن و قابلیت اطمینان بهینه توصیه می شود.

عملکرد و تضمین کیفیت

انعطاف پذیری و مقاومت در برابر خم شدن

هر دسته تحت آزمایشات دقیق با تجهیزات خم کننده حرفه ای قرار می گیرد و ده ها هزار چرخه را تحمل می کند تا عملکرد را در کاربردهای پویا تضمین کند.

قابلیت های تولید

مساحت کارخانه: 20,000 متر مربع
نیروی کار: بیش از 800 کارمند شامل 50 متخصص فنی ارشد
تجهیزات پیشرفته از آلمان، ژاپن و تایوان
خطوط اختصاصی برای نمونه ها و تولید انبوه

فرآیند خدمات سفارشی سازی

مشاوره و پشتیبانی فنی

16 سال تخصص FPC که راه حل های سفارشی، بهینه سازی طراحی، توسعه محصول جدید و راهنمایی فنی را ارائه می دهد.

قیمت گذاری رقابتی

بهینه سازی هزینه از طریق فرآیندهای استاندارد، تامین استراتژیک مواد و مدیریت تولید کارآمد.

خدمات یکپارچه

تولید زیرلایه پایه با تأیید کیفیت
بهینه سازی مسیریابی مدار و طراحی شماتیک
توسعه قالب سفارشی
مونتاژ SMT و Through-hole
ساخت مش فولادی

نمونه سازی سریع

خط تولید سریع اختصاصی برای نمونه ها با زمان تحویل 5-7 روز برای نمونه های اولیه FPC دو لایه.

گواهینامه های کیفیت و یادداشت ها

گواهینامه های متعدد سیستم بین المللی که انطباق با استانداردهای جهانی صنعت و الزامات نظارتی را تضمین می کند.

تمام تصاویر محصول واقعی هستند. ممکن است به دلیل شرایط نورپردازی یا تفاوت های نمایشگر، تغییرات جزئی در رنگ رخ دهد.

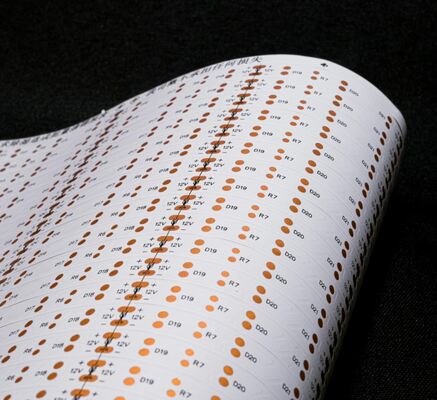

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 0

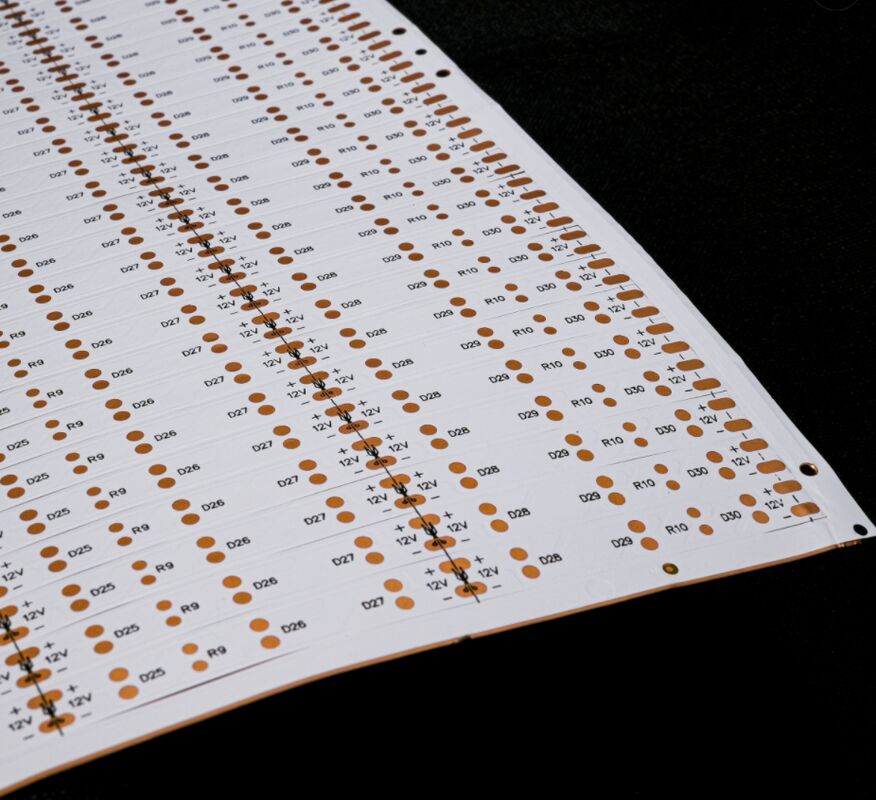

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 1

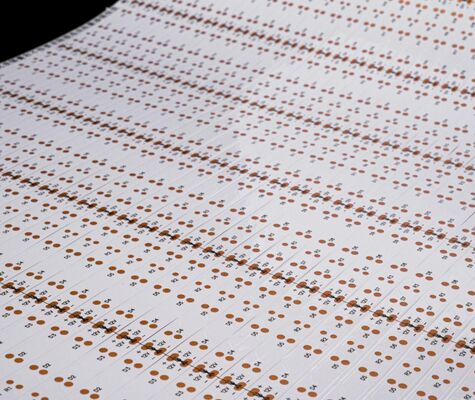

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 2

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 3

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 4

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 5

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 6

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 7

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 8

نوار LED ضد آب PCB انعطاف پذیر. پلاکت مدای چاپی پلی آمید (PI) برای راه حل های سفارشی روشنایی صنعتی 9

مجموعه محصولات FPC سالانه به روز می شود تا با روندهای نوظهور فناوری همسو شود.
