مدار چاپی انعطاف پذیر FPC LED دو لایه ضد آب 24 ولت برای نوارهای نور LED با عملکرد بالا

مدار چاپی انعطاف پذیر FPC LED دو لایه ضد آب 24 ولت برای نوارهای نور LED با عملکرد بالا

نام تجاری:	HONGQI
شماره مدل:	HQ3048
مقدار تولیدی:	3000 عدد
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C ، D/A ، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

UL E477885 IATF16949 GB/T 16949

پشتیبانی کنید

نوع محصول:

مدار چاپی انعطاف پذیر

رنگ ماسک لحیم کاری:

زرد، سیاه، سفید

روش بازاریابی:

فروش مستقیم کارخانه

سوراخ مین:

0.23 میلی متر

ضد آب:

Smt و Dip:

پشتیبانی کنید

ماندگاری:

ماندگاری طولانی

سختی مکانیکی:

انعطاف پذیر

8 میلی متر

کد وضعیت:

رتبه بندی ولتاژ:

12 ولت

فناوری پردازش:

فویل الکترولیتی

برنامه:

نورپردازی داخلی و خارجی

تعداد LED:

جزئیات بسته بندی:

بسته بندی شده با موارد کاغذ قوی

قابلیت ارائه:

1000000 قطعه در ماه

برجسته کردن:

24 ولت LED FPC,مدار چاپی انعطاف پذیر ضد آب,دو لایه LED Light Strip FPC

Waterproof Flexible Printed Circuit

Double-layer LED Light Strip FPC

توضیحات محصول

نوار LED SMD 2835 با ترانزیستور | 15LED 10x503 میلی متر 24 ولت با کارایی بالا

نوار نور LED با کارایی بالا FPC که یکپارچگی ساختاری، دوام مکانیکی و سازگاری محیطی را برای کاربردهای نورپردازی پرتقاضا ترکیب می کند.

مرور کلی محصول

پارامتر	مشخصات
مدل محصول	HQ30156
نام محصول	نوار نور LED FPC
ساختار مدار	برد مدار دو لایه
پوشش سطح	ماسک لحیم کاری سیاه دو طرفه؛ چاپ سیلک اسکرین سیاه
عملیات ضد اکسیداسیون	OSP (نگهدارنده لحیم کاری ارگانیک)
عملکرد اصلی	انعطاف پذیری برتر؛ مقاومت عالی در برابر خستگی خمشی؛ هدایت الکتریکی پایدار
استاندارد طراحی	مطابق با مشخصات طراحی برد مدار چاپی عمومی IPC-2221

مشخصات فنی و سفارشی سازی

پارامترهای ابعادی

FPC دقیق: حداکثر ابعاد 240×500 میلی متر؛ بدون محدودیت اندازه حداقل
FPC نوع رول: حداکثر عرض 240 میلی متر؛ حداکثر طول 100 متر

پیکربندی لایه مدار

FPC تک لایه: مقرون به صرفه برای مدارهای با پیچیدگی کم
FPC دو لایه: اتصال بهبود یافته برای برنامه های کاربردی با ادغام بالا
FPC چند لایه: قابل سفارشی سازی برای سناریوهای با پیچیدگی فوق العاده بالا

گزینه های ماسک لحیم کاری

ماسک لحیم کاری زرد: راه حل جهانی برای برنامه های کاربردی عمومی
ماسک لحیم کاری سیاه: جذب نور برتر برای سیستم های نورپردازی پیشرفته
ماسک لحیم کاری سفید: بازتاب بالا برای وسایل نورپردازی حرفه ای

ضخامت فویل مسی

FPC دقیق: گزینه های 12μm، 18μm، 35μm
FPC استاندارد: گزینه های 18μm، 25μm، 35μm، 50μm

حداقل عرض/فاصله خط

کنترل شده تا 3 میل (0.076 میلی متر) به عنوان حد عملی توصیه شده برای بازده تولید و قابلیت اطمینان بهینه.

عملکرد اصلی و تضمین کیفیت

انعطاف پذیری و دوام خمشی

از طریق آزمایشات دقیق با حداقل 10000 چرخه خمشی در هر استاندارد IPC تأیید شده است، که مقاومت در برابر شکست خستگی را در برنامه های پویا تضمین می کند.

قابلیت های تولید

تاسیسات 20000 متر مربع با بیش از 800 کارمند و تولید ماهانه بیش از 5 میلیون متر مربع، مجهز به ماشین آلات پیشرفته آلمانی، ژاپنی و تایوانی.

خدمات سفارشی سازی

مشاوره فنی

16 سال تخصص مهندسی که راه حل های سفارشی، بهینه سازی طراحی و راهنمایی انتخاب مواد را ارائه می دهد.

ساخت نمونه

خط تولید تسریع شده با زمان تحویل 5-7 روز برای نمونه های دو لایه و 3-5 روز برای نمونه های تک لایه، همه تأیید شده از طریق آزمایشات جامع.

تولید یکپارچه

خدمات یک مرحله ای شامل ساخت زیرلایه، مسیریابی دقیق مدار، توسعه قالب سفارشی و مونتاژ با دقت بالا با تلرانس ±0.02 میلی متر.

گواهینامه ها و انطباق

دارای گواهینامه ISO 9001 • مقاوم در برابر شعله UL 94 • مطابق با RoHS • مطابق با REACH

تمام مواد با استانداردهای زیست محیطی بین المللی مطابقت دارند و فاقد مواد محدود شده هستند.

تصاویر محصول ممکن است به دلیل شرایط نورپردازی، تغییرات جزئی در رنگ را نشان دهند. محصولات واقعی ارجحیت دارند. مجموعه FPC ما تحت ارتقاء فنی منظم برای بهبود عملکرد و گسترش دامنه کاربرد قرار می گیرد.

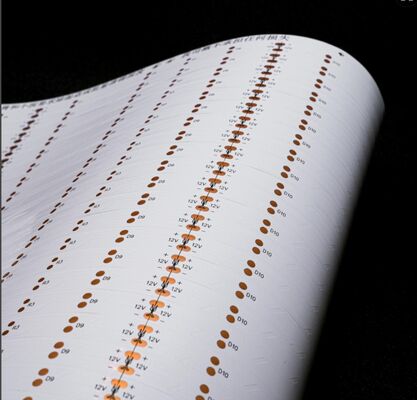

مدار چاپی انعطاف پذیر FPC LED دو لایه ضد آب 24 ولت برای نوارهای نور LED با عملکرد بالا 0

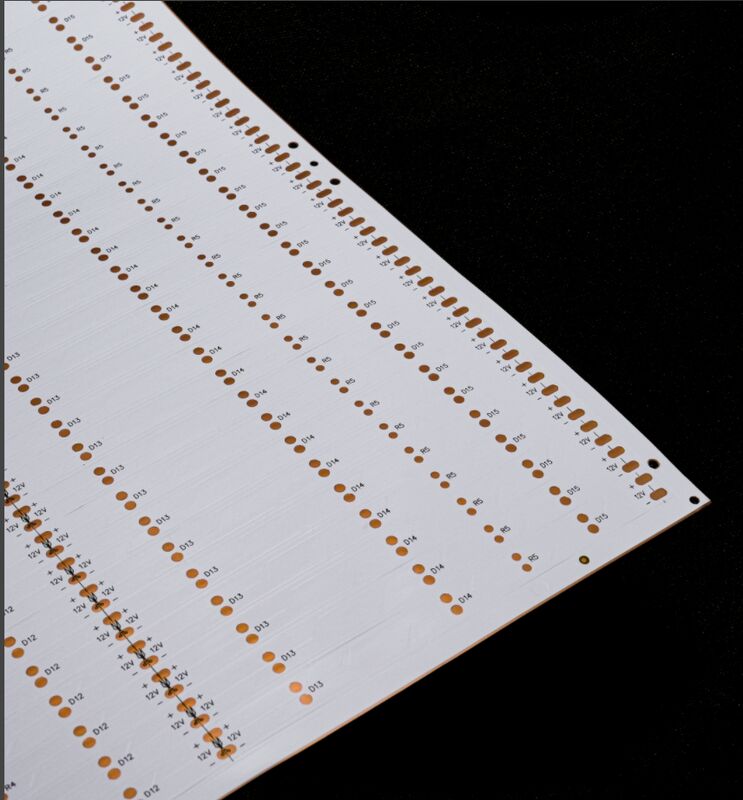

مدار چاپی انعطاف پذیر FPC LED دو لایه ضد آب 24 ولت برای نوارهای نور LED با عملکرد بالا 1

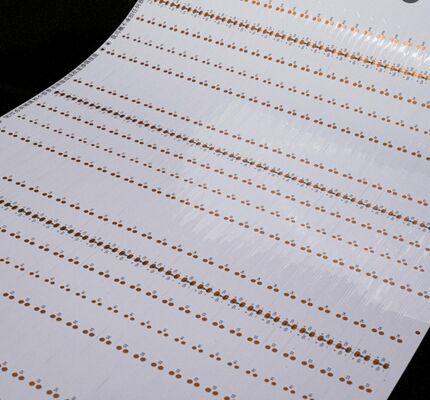

مدار چاپی انعطاف پذیر FPC LED دو لایه ضد آب 24 ولت برای نوارهای نور LED با عملکرد بالا 2
