چگونه یک برد PCB طراحی کنیم؟
ما تولید کننده حرفه ای بردهای مدار چاپی انعطاف پذیر هستیم و می توانیم بردهای مدار چاپی انعطاف پذیر FPC، مدارهای چاپی انعطاف پذیر FPC، بردهای مدار چاپی HDI، نوارهای نور LED SMD، نوارهای LED COB، طراحی برد PCB، صفحه نمایش LED انعطاف پذیر، PCB الکترونیکی، مونتاژ مدار چاپی، مونتاژ کارت مدار و غیره را ارائه دهیم.

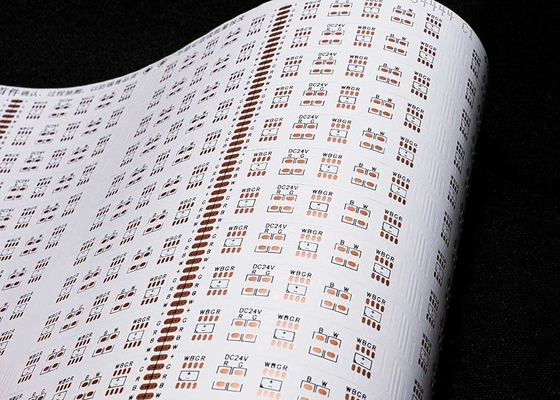

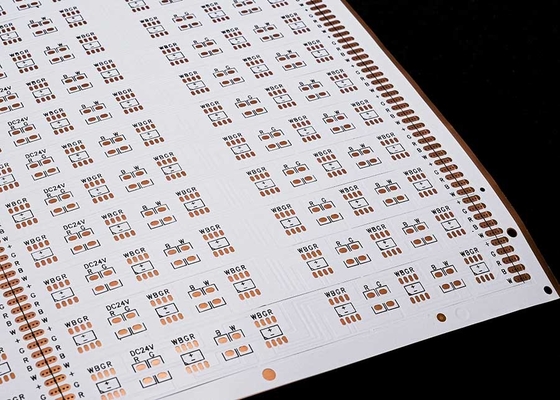

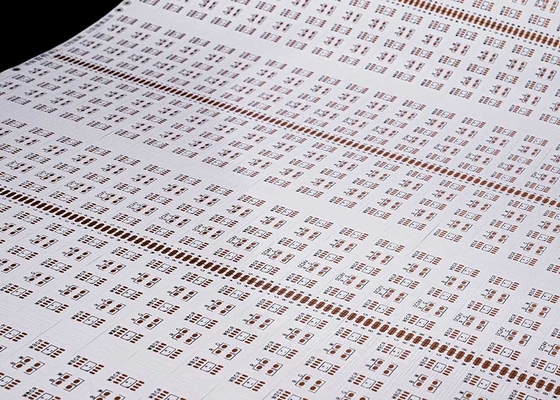

برد مدار چاپی LED انعطاف پذیر 5050 24 ولت با 30 لامپ، فیلم سفید دو طرفه، برد مدار LED. شرکت ما می تواند برد مدار چاپی انعطاف پذیر FPC، بردهای مدار چاپی HDI را ارائه دهد. نوار نور LED SMD و طراحی برد PCB.

توضیحات محصول:

مدل محصول:HQ34444
نام محصول: برد مدار چاپی LED انعطاف پذیر
ویژگی های محصول: برد دو لایه با فیلم سفید دو طرفه، حروف سیاه، OSP آنتی اکسیدان

مشخصات محصول:5050، 30 لامپ در هر قطعه، اندازه: 12*504 میلی متر، برد دو طرفه 24 ولت با فیلم سفید FPCB

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500 میلی متر (محدودیت 250X500 میلی متر) و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد رول: حداکثر عرض 240 میلی متر. حداکثر طول 100 متر.

2. تعداد لایه های برد ساختار برد تک لایه ساده است و معمولاً در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.

• در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، vias افزایش یافته و مسیرهای رسانای تشکیل شده هستند. آنها معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.
• 3. رنگ ماسک لحیم

رنگ های ماسک لحیم FPC زرد، سیاه و سفید هستند. استفاده از رنگ زرد توصیه می شود. فیلم زرد برای اکثر محصولات مناسب است، مانند انواع محصولات کابلی. فیلم سیاه معمولاً در محصولات پیشرفته یا جذب کننده نور مانند خودروها، تلفن های همراه، نمایشگرهای LED و غیره استفاده می شود. فیلم سفید در مقایسه با فیلم زرد دارای یک لایه پوشش سفید اضافی است و اغلب در محصولاتی که نیاز به بازتاب دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود. 4. ضخامت فویل مسی

گزینه های پنل تکی FPC دقیق شامل 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) است؛

برد دو لایه FPC دقیق را می توان از 12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس) و 35 میکرومتر (1 اونس) انتخاب کرد.

• پنل تکی FPC معمولی می تواند 18 میکرومتر/25 میکرومتر/35 میکرومتر (1 اونس)/50 میکرومتر را انتخاب کند؛
• بردهای دو لایه FPC معمولی را می توان از 18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر یا 35-70 میکرومتر انتخاب کرد.
• 5. حداقل عرض خط/فاصله خط
• در شرایط عادی، هرچه کوچکتر باشد، دشواری بیشتر و نرخ نقص بالاتر است، و به طور کلی توصیه می شود حداقل از 3 میل استفاده شود.

فرآیند خدمات

1. مشاوره

16 سال تمرکز بر طراحی و تحقیق و توسعه و تولید بردهای مدار چاپی انعطاف پذیر FPC، برای ارائه راه حل های شخصی سازی شده به مشتریان، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط.

2. پیشنهاد قیمت

نمونه یا قیمت گذاری دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، به طور قابل توجهی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه ای بودن

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق، تولید حرفه ای، مقیاس است. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ستون فقرات ارشد.

4. طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی گواهینامه سیستم بین المللی، می تواند تولید زیرلایه، سیم کشی، طراحی مدار اصلی، قالب، پچ، پلاگین و باز کردن مش فولادی را به صورت یکپارچه ارائه دهد. 16 سال بارش فنی و حرفه ای، شایسته انتخاب و اعتماد شماست.

5. ساخت نمونه

ما در ساخت نمونه و خدمات سفارشی سازی FPC تخصص داریم، شرکت دارای خط تولید سریع است، به عنوان مثال: نمونه های برد مدار چاپی انعطاف پذیر دو لایه را می توان در عرض 5-7 روز تکمیل کرد.

گواهینامه ها و افتخارات

لطفا توجه داشته باشید:

تمام عکس های این سایت واقعی هستند. به دلیل تغییرات در نور، زاویه عکاسی و وضوح نمایشگر، تصویری که مشاهده می کنید ممکن است درجه ای از انحراف رنگ داشته باشد. GongDong HongQi یک تولید کننده حرفه ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما سالانه به روز و ارتقا می یابند و ما در انواع خدمات ساخت نمونه و سفارشی سازی FPC تخصص داریم. اگر به محصولات ما علاقه مند هستید، لطفا الزامات خود را به ما بگویید، ما به شما در ارائه راه حل های حرفه ای، تولید زیرلایه، سیم کشی، طراحی مدار اصلی، قالب، پچ، پلاگین و سایر خدمات یکپارچه کمک خواهیم کرد.
