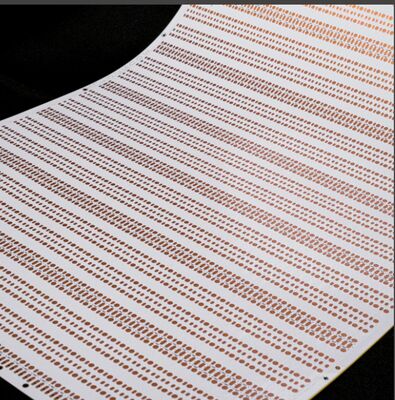

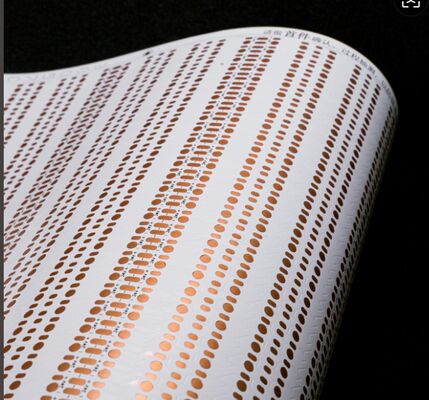

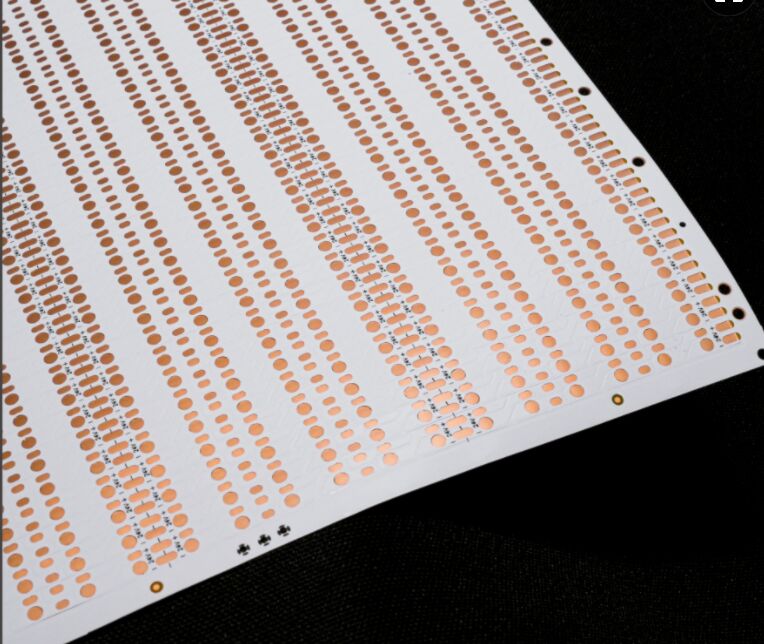

DC 24V 5MM SMD2835 LED Strip Board | 120LED/M مدار چاپی انعطاف پذیر آبکاری شده

Name: DC 24V 5MM SMD2835 LED Strip Board | 120LED/M مدار چاپی انعطاف پذیر آبکاری شده
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ014
Availability: InStock

نام تجاری:	HONGQI
شماره مدل:	HQ014
مقدار تولیدی:	4800 عدد
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

UL E477885 IATF16949 GB/T 16949

مواد عایق:

رزین آلی

مواد اولیه:

مس

تعداد لایه ها::

دو طرفه

ضخامت لایه عایق::

نازک

فناوری پردازش:

فویل نورد شده

خصوصیات عقب ماندگی شعله::

سطح حفاظت از آتش V0

ضخامت صفحه:

0.05±0.25mm

روش بازاریابی:

فروش مستقیم کارخانه

رزین عایق:

رزین پلی آمید (PI)

ضخامت عایق:

تخته معمولی

خدمات دیگر:

پشتیبانی از خدمات سفارشی

سفتی مکانیکی::

انعطاف پذیر

زمینه برنامه:

مورد استفاده در تجهیزات پزشکی ، زیبایی و سلامتی ، تلفن های همراه ، ابزارهای خودرو و روشنایی LED ، ار

جزئیات بسته بندی:

بسته بندی شده با جعبه های کاغذی قوی

قابلیت ارائه:

100000 عدد در ماه

برجسته کردن:

صفحه مدار ماسک زیبایی LED,صفحه مدار انعطاف پذیر ماسک ال ای دی

Flexible LED Mask Circuit Board

توضیحات محصول

برد مدار چاپی فوتون با برد انعطاف‌پذیر ماسک زیبایی

به عنوان تولیدکنندگان حرفه‌ای برد مدار چاپی انعطاف‌پذیر، ما در بردهای مدار انعطاف‌پذیر FPC، بردهای مدار چاپی HDI، نوارهای نور LED SMD، نوارهای LED COB، طراحی برد PCB، صفحه‌های نمایش LED انعطاف‌پذیر، مونتاژ بردهای الکترونیکی PCB و بردهای مدار برای دستگاه‌های زیبایی ماسک صورت خانگی و دستگاه‌های رشد مو تخصص داریم.

مشخصات محصول

مدل: HQ014

نام محصول: برد مدار چاپی دستگاه زیبایی فوتون / برد مدار چاپی ماسک زیبایی LED

ویژگی‌ها: برد دو لایه، پوشش فیلم دو طرفه، تخته سفید، متن سیاه، آنتی‌اکسیدان OSP

ضخامت مواد و الزامات فرآیند قابل سفارشی‌سازی برای بردهای مدار ماسک انعطاف‌پذیر LED
پشتیبانی از سیم‌کشی چند لایه یک طرفه و دو طرفه ماسک LED
انعطاف‌پذیری عالی و مقاومت در برابر خم شدن
تست‌های کارخانه‌ای شامل تست‌های خمشی حرفه‌ای با ده‌ها هزار چرخه قبل از تولید انبوه

پارامترهای طراحی FPC

ابعاد

FPC دقیق: حداکثر اندازه 240*500 میلی‌متر (محدودیت 250*500 میلی‌متر)، بدون محدودیت حداقل اندازه. برد رول: حداکثر عرض 240 میلی‌متر، حداکثر طول 100 متر.

لایه‌های برد

برد تک لایه: ساختار ساده، ایده‌آل برای کنترل صنعتی، ابزارهای الکترونیکی و کاربردهایی با مدارهای نسبتاً ساده
برد دو طرفه: دارای دو لایه فویل مسی با ویاهای افزایش یافته و مسیرهای رسانای شکل‌گرفته، که معمولاً در تلفن‌های همراه، ابزارهای خودرو و سایر محصولات پیشرفته استفاده می‌شود.

رنگ‌های ماسک لحیم‌کاری

رنگ	کاربردها
زرد	مناسب برای اکثر محصولات از جمله انواع کاربردهای کابل
سیاه	معمولاً در محصولات پیشرفته یا جذب کننده نور مانند خودروها، تلفن‌های همراه و نمایشگرهای LED استفاده می‌شود
سفید	دارای پوشش سفید اضافی برای بازتاب، مورد استفاده در وسایل روشنایی، نمایشگرهای LED و محصولات زیبایی پزشکی

ضخامت فویل مسی

نوع برد	گزینه‌های ضخامت
پنل تک لایه FPC دقیق	18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
برد دو لایه FPC دقیق	12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
پنل تک لایه FPC معمولی	18 میکرومتر، 25 میکرومتر، 35 میکرومتر (1 اونس)، 50 میکرومتر
برد دو لایه FPC معمولی	18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر، 35-70 میکرومتر

حداقل عرض خط/فاصله خط

ابعاد کوچکتر باعث افزایش سختی تولید و نرخ نقص می‌شود. حداقل عرض خط/فاصله خط توصیه شده 3 میل است.

فرآیند خدمات

مشاوره

16 سال تخصص در طراحی و تولید تحقیق و توسعه بردهای مدار چاپی انعطاف‌پذیر FPC. ما راه‌حل‌های شخصی‌سازی شده، نقشه‌های طراحی، توسعه محصول جدید و پشتیبانی فنی جامع را ارائه می‌دهیم.

قیمت‌گذاری

قیمت‌گذاری رقابتی برای نمونه‌ها یا تولید دسته‌ای با استفاده از فناوری و مواد پیشرفته، که هزینه‌های مشتری را به طور قابل توجهی کاهش می‌دهد.

تولید حرفه‌ای

تجهیزات پیشرفته از آلمان، ژاپن و تایوان. تأسیسات 20000 متر مربعی ما بیش از 800 کارمند از جمله 50 کارشناس فنی ارشد را استخدام کرده است.

خدمات طراحی

راه‌حل‌های جامع شامل تولید زیرلایه، سیم‌کشی، طراحی اصول، ساخت قالب، SMT، قطعات سوراخ‌دار و توسعه استنسیل. 16 سال تخصص فنی کیفیت و قابلیت اطمینان را تضمین می‌کند.

تولید نمونه

خدمات تخصصی ساخت نمونه FPC و سفارشی‌سازی. خطوط تولید سریع می‌توانند نمونه‌های برد مدار چاپی انعطاف‌پذیر دو لایه را در 5-7 روز تکمیل کنند.

گواهینامه‌ها و افتخارات

لطفاً توجه داشته باشید: تمام عکس‌های این سایت واقعی هستند. ممکن است به دلیل شرایط نورپردازی، زوایای عکاسی و تفاوت در وضوح نمایشگر، تغییرات جزئی در رنگ رخ دهد. GongDong HongQi یک تولید کننده حرفه‌ای برد مدار با 16 سال تجربه در چین است. محصولات ما سالانه تحت به‌روزرسانی‌ها و ارتقاءهای مداوم قرار می‌گیرند.

ما در تمام انواع خدمات ساخت نمونه FPC و سفارشی‌سازی تخصص داریم. اگر به محصولات ما علاقه‌مند هستید، لطفاً الزامات خود را به اشتراک بگذارید. ما راه‌حل‌های حرفه‌ای از جمله تولید زیرلایه، سیم‌کشی، طراحی اصول، ساخت قالب، SMT، قطعات سوراخ‌دار و خدمات جامع یک مرحله‌ای را ارائه خواهیم داد.

برای خدمات شخصی‌سازی شده از تیم فروش حرفه‌ای ما، به صورت آنلاین یا از طریق ایمیل با ما تماس بگیرید. از وقت شما سپاسگزاریم.
