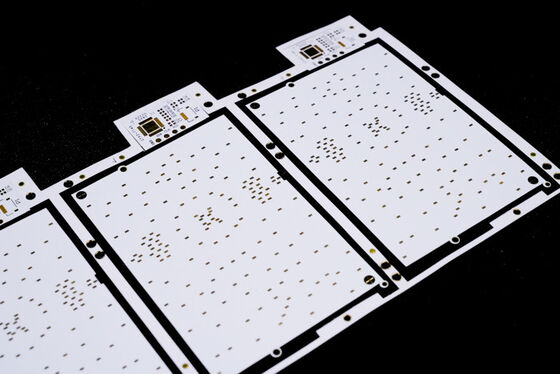

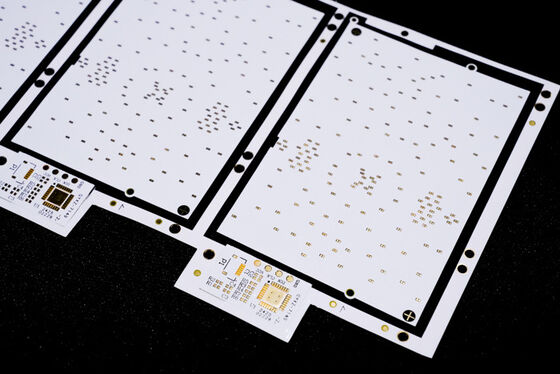

برد مدار چاپی انعطاف‌پذیر دو لایه با سطح حفاظت در برابر آتش V0 برای کاربردهای FPC دقیق

Name: برد مدار چاپی انعطافپذیر دو لایه با سطح حفاظت در برابر آتش V0 برای کاربردهای FPC دقیق
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ024
Availability: InStock

نام تجاری:	HONGQI
شماره مدل:	HQ024
مقدار تولیدی:	پنجاه تا
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

UL E477885 IATF16949 GB/T13485

مواد عایق:

رزین آلی

مواد اولیه:

مس

تعداد لایه ها::

دو طرفه

ضخامت لایه عایق::

نازک

فناوری پردازش:

فویل نورد شده

خصوصیات عقب ماندگی شعله::

سطح حفاظت از آتش V0

ضخامت صفحه:

0.05±0.25mm

روش بازاریابی:

فروش مستقیم کارخانه

رزین عایق:

رزین پلی آمید (PI)

ضخامت عایق:

تخته معمولی

خدمات دیگر:

پشتیبانی از خدمات سفارشی

سفتی مکانیکی::

انعطاف پذیر

زمینه برنامه:

مورد استفاده در تجهیزات پزشکی ، زیبایی و سلامتی ، تلفن های همراه ، ابزارهای خودرو و روشنایی LED ، ار

جزئیات بسته بندی:

بسته بندی شده با جعبه های کاغذی قوی

قابلیت ارائه:

100000 عدد در ماه

برجسته کردن:

صفحه مدار چاپی الکترونیکی دو لایه ای,دقت صفحه مدار چاپی الکترونیک,مونتاژ PCB

Electronic Printed Circuit Board Precision

PCB Assembly

توضیحات محصول

برد مدار چاپی الکترونیکی دو لایه نور LED مونتاژ FPCB دقیق

به عنوان تولید کننده حرفه ای برد مدار چاپی انعطاف پذیر، ما راه حل های جامع FPC از جمله بردهای مدار چاپی انعطاف پذیر FPC، بردهای مدار چاپی HDI، نوارهای نور LED SMD، نوارهای LED COB، طراحی برد PCB، صفحه نمایش LED انعطاف پذیر، PCB الکترونیکی، مونتاژ مدار چاپی و خدمات مونتاژ کارت مدار را ارائه می دهیم.

مشخصات محصول

مدل محصول: HQ024

نام محصول: FPC دقیق

ویژگی های محصول: برد مدار دو لایه، فیلم سفید دو طرفه، متن سفید، سطح طلا اندود

ساخت PCB و FPC انعطاف پذیر قابل تنظیم با ضخامت مواد و الزامات فرآیند متفاوت
انعطاف پذیری و مقاومت عالی در برابر خم شدن - هر دسته قبل از تولید انبوه هزاران تست خم شدن را پشت سر می گذارد

پارامترهای طراحی FPC

ابعاد

FPC دقیق: حداکثر اندازه 240 × 500 میلی متر (محدودیت 250 × 500 میلی متر)، بدون محدودیت حداقل اندازه. برد مواد رول: حداکثر عرض 240 میلی متر، حداکثر طول 100 متر.

تعداد لایه ها

برد تک لایه: ساختار ساده، ایده آل برای کنترل صنعتی، ابزارهای الکترونیکی و سایر کاربردها با مدارهای نسبتاً ساده
بردهای دو طرفه: دارای دو لایه فویل مسی با افزایش vias و مسیرهای رسانای شکل گرفته، که معمولاً در تلفن های همراه، ابزارهای خودرو و سایر محصولات پیشرفته استفاده می شود.

گزینه های رنگ ماسک لحیم

رنگ	کاربردها
زرد	مناسب برای اکثر محصولات از جمله انواع محصولات کابلی
سیاه	معمولاً در محصولات پیشرفته یا جاذب نور مانند خودروها، تلفن های همراه، نمایشگرهای LED استفاده می شود
سفید	دارای پوشش سفید اضافی، ایده آل برای محصولاتی که نیاز به بازتاب دارند مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی

ضخامت فویل مسی

نوع برد	گزینه های ضخامت
FPC دقیق تک پنل	18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
FPC دقیق برد دو لایه	12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
FPC معمولی تک پنل	18 میکرومتر، 25 میکرومتر، 35 میکرومتر (1 اونس)، 50 میکرومتر
بردهای دو لایه FPC معمولی	18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر، 35-70 میکرومتر

حداقل عرض خط/فاصله خط

به طور کلی توصیه می شود حداقل از 3 میل استفاده شود، زیرا ابعاد کوچکتر باعث افزایش دشواری و نرخ نقص می شود.

فرآیند خدمات

مشاوره

16 سال تخصص در طراحی و تحقیق و توسعه تولید بردهای مدار چاپی انعطاف پذیر FPC، ارائه راه حل های شخصی سازی شده، نقشه های طراحی، توسعه محصول جدید و پشتیبانی فنی.

قیمت گذاری

قیمت گذاری رقابتی برای نمونه ها یا تولید دسته ای با همان فناوری و مواد، با استفاده از فرآیندهای پیشرفته برای کاهش قابل توجه هزینه های مشتری.

تولید حرفه ای

تجهیزات پیشرفته از مناطق آلمان، ژاپن و تایوان با قابلیت های تولید حرفه ای. تأسیسات 20000 متر مربعی ما بیش از 800 کارمند از جمله 50 کارشناس فنی ارشد را استخدام می کند.

خدمات طراحی

راه حل های جامع با گواهینامه سیستم بین المللی، ارائه تولید زیرلایه، سیم کشی، طراحی اصول، ساخت قالب، SMT، قطعات از طریق سوراخ و خدمات باز کردن استنسیل.

ساخت نمونه

خدمات تخصصی ساخت نمونه FPC و سفارشی سازی با خطوط تولید سریع - نمونه های برد مدار چاپی انعطاف پذیر دو لایه در عرض 5-7 روز تکمیل می شود.

گواهینامه ها و افتخارات

لطفاً توجه داشته باشید: تمام عکس ها واقعی هستند. ممکن است به دلیل نور، زوایای عکاسی و تفاوت در وضوح نمایشگر، تغییرات جزئی در رنگ رخ دهد. GongDong HongQi یک تولید کننده حرفه ای برد مدار با 16 سال تجربه در چین است. ما سالانه محصولات خود را به طور مداوم به روز و ارتقا می دهیم و در ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم. برای راه حل های حرفه ای از جمله تولید زیرلایه، سیم کشی، طراحی اصول، ساخت قالب، SMT، قطعات از طریق سوراخ و خدمات جامع یک مرحله ای با ما تماس بگیرید.
