FPCB نوار LED دو لایه با سطح حفاظت از آتش V0 و ضخامت 0.25mm PCB انعطاف پذیر برای روشنایی LED

FPCB نوار LED دو لایه با سطح حفاظت از آتش V0 و ضخامت 0.25mm PCB انعطاف پذیر برای روشنایی LED

نام تجاری:	HONGQI
شماره مدل:	HQ011
مقدار تولیدی:	100000 عدد
قیمت:	قابل مذاکره
زمان تحویل:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

UL E477885 IATF16949 GB/T13485

مواد عایق:

رزین آلی

مواد اولیه:

تعداد لایه ها::

دو طرفه

ضخامت لایه عایق::

فناوری پردازش:

فویل نورد شده

خصوصیات عقب ماندگی شعله::

سطح حفاظت از آتش V0

ضخامت صفحه:

0.05±0.25mm

روش بازاریابی:

فروش مستقیم کارخانه

رزین عایق:

رزین پلی آمید (PI)

ضخامت عایق:

تخته معمولی

خدمات دیگر:

پشتیبانی از خدمات سفارشی

سفتی مکانیکی::

انعطاف پذیر

زمینه برنامه:

مورد استفاده در تجهیزات پزشکی ، زیبایی و سلامتی ، تلفن های همراه ، ابزارهای خودرو و روشنایی LED ، ار

جزئیات بسته بندی:

بسته بندی شده با جعبه های کاغذی قوی

قابلیت ارائه:

100000 عدد در ماه

برجسته کردن:

PCB انعطاف پذیر متحرک,الکترونیک قابل پوشیدن PCB انعطاف پذیر,PCB انعطاف پذیر خودرو

Wearable Electronics Flexible PCB

Automotive Flexible PCB

توضیحات محصول

FPCB نورپردازی LED 2835 بدون لحیم با 2835-60LEDs/M -24V-16 مقاومت یا قرقره بی‌سیم

برد انعطاف‌پذیر بی‌سیم برای نوار LED، برد دو لایه، پوشش فیلم دو طرفه، برد سفید

مشخصات محصول

مدل محصول: HQ011

نام محصول: نوار LED رنگی FPC

ویژگی‌های محصول

ساختار برد دو لایه
پوشش فیلم دو طرفه
برد سفید با متن سیاه
عملیات آنتی‌اکسیدانی OSP
ضخامت مواد و الزامات فرآیند قابل سفارشی‌سازی
انعطاف‌پذیری و مقاومت عالی در برابر خم شدن
تست خم شدن حرفه‌ای با هزاران چرخه قبل از تولید انبوه

پارامترهای طراحی FPC

ابعاد

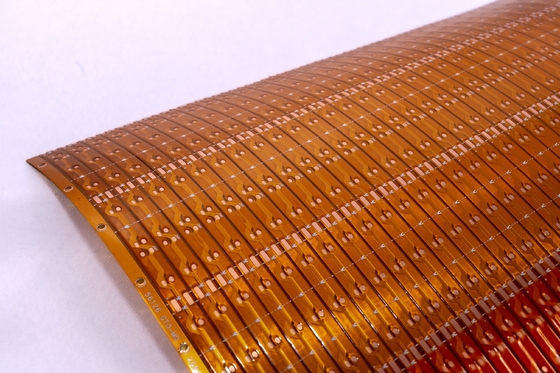

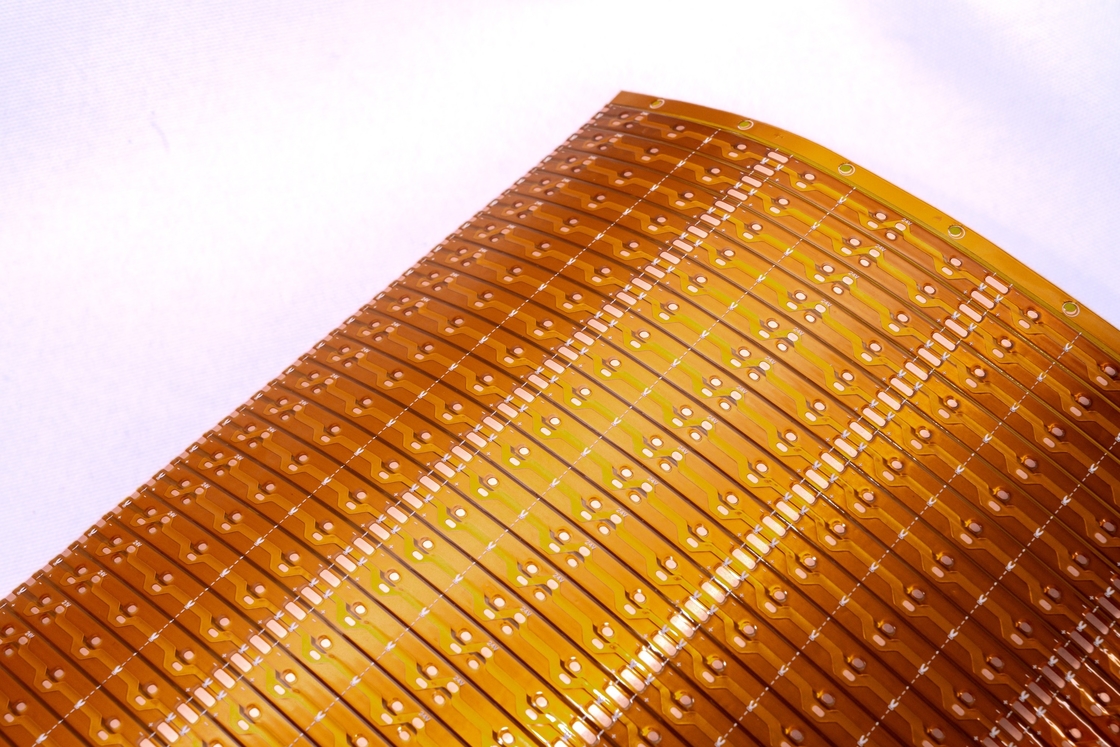

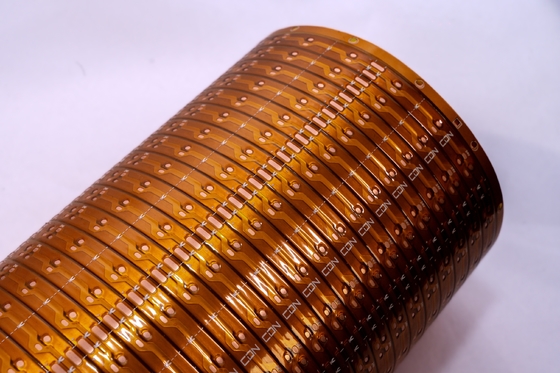

FPC دقیق: حداکثر اندازه 240*500 میلی‌متر (محدودیت 250*500 میلی‌متر)، بدون محدودیت حداقل اندازه. برد مواد قرقره‌ای: حداکثر عرض 240 میلی‌متر، حداکثر طول 100 متر.

لایه‌های برد

برد تک لایه: ساختار ساده، ایده‌آل برای کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه‌های با مدارهای نسبتاً ساده
برد دو طرفه: دو لایه فویل مسی با افزایش vias و مسیرهای رسانا، مناسب برای تلفن‌های همراه، ابزارهای خودرو و سایر محصولات پیشرفته

رنگ‌های ماسک لحیم

رنگ	کاربردها
زرد	مناسب برای اکثر محصولات از جمله انواع محصولات کابلی
سیاه	معمولاً در محصولات پیشرفته یا جذب کننده نور مانند خودروها، تلفن‌های همراه، نمایشگرهای LED استفاده می‌شود
سفید	در محصولاتی که نیاز به بازتاب دارند مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی استفاده می‌شود

ضخامت فویل مسی

نوع برد	گزینه‌های ضخامت موجود
FPC دقیق تک پنل	18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
برد دو لایه FPC دقیق	12 میکرومتر (0.33 اونس)، 18 میکرومتر (0.5 اونس)، 35 میکرومتر (1 اونس)
پنل معمولی FPC	18 میکرومتر، 25 میکرومتر، 35 میکرومتر (1 اونس)، 50 میکرومتر
بردهای دو لایه معمولی FPC	18-25 میکرومتر، 25-25 میکرومتر، 35-35 میکرومتر، 35-70 میکرومتر

حداقل عرض خط/فاصله خط

به طور کلی توصیه می‌شود حداقل 3 میل استفاده شود. ابعاد کوچکتر باعث افزایش سختی و نرخ نقص می‌شود.

فرآیند خدمات

مشاوره

16 سال تمرکز بر طراحی و تحقیق و توسعه و تولید برد مدار انعطاف‌پذیر FPC. ارائه راه‌حل‌های شخصی‌سازی شده، نقشه‌های طراحی، توسعه محصول جدید و پشتیبانی فنی.

قیمت‌گذاری

قیمت‌گذاری نمونه یا دسته‌ای با همان فناوری و مواد. فناوری پیشرفته با قیمت رقابتی برای صرفه‌جویی قابل توجه در هزینه‌های مشتری.

تولید حرفه‌ای

تجهیزات پیشرفته از آلمان، ژاپن، تایوان و سایر مناطق. تولید حرفه‌ای با عملیات در مقیاس بزرگ. کارخانه تقریباً 20,000 متر مربع مساحت با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

خدمات طراحی

صدور گواهینامه سیستم بین‌المللی. خدمات جامع شامل تولید زیرلایه، سیم‌کشی، طراحی اصول، ساخت قالب، SMT، پلاگین و باز کردن استنسیل. 16 سال تخصص فنی حرفه‌ای.

ساخت نمونه

خدمات تخصصی ساخت نمونه FPC و سفارشی‌سازی. خط تولید تسریع شده با نمونه‌های دو پنل برد مدار انعطاف‌پذیر که در 5-7 روز تکمیل می‌شوند.

گواهینامه‌ها و افتخارات

لطفاً توجه داشته باشید: تمام عکس‌های این سایت واقعی هستند. ممکن است به دلیل نورپردازی، زاویه عکاسی و تفاوت در وضوح نمایشگر، تغییرات جزئی در رنگ رخ دهد. GongDong HongQi یک تولید کننده حرفه‌ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما سالانه به‌روزرسانی و ارتقا می‌یابند. ما در انواع خدمات ساخت نمونه FPC و سفارشی‌سازی تخصص داریم. در صورت علاقه، لطفاً الزامات خود را برای راه‌حل‌های حرفه‌ای شامل تولید زیرلایه، سیم‌کشی، طراحی اصول، ساخت قالب، SMT، پلاگین و خدمات یکپارچه جامع به اشتراک بگذارید. برای خدمات یک به یک از تیم فروش حرفه‌ای ما به صورت آنلاین یا از طریق ایمیل با ما تماس بگیرید.
