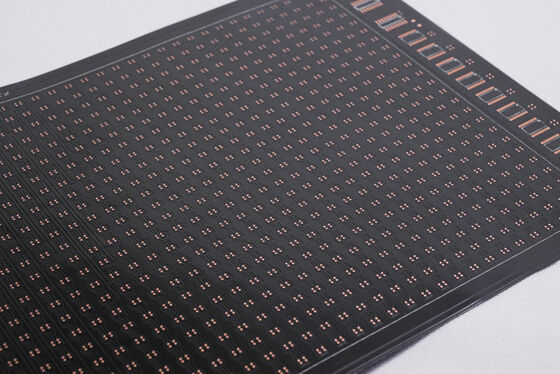

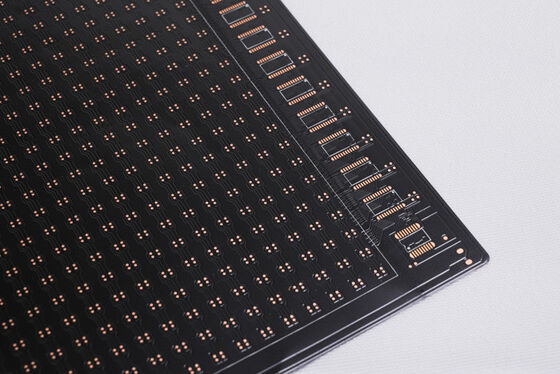

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا

Name: DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ050
Availability: InStock

نام تجاری:	HONGQI
شماره مدل:	HQ050
مقدار تولیدی:	1000pcs
قیمت:	قابل مذاکره
زمان تحویل:	negotiable
شرایط پرداخت:	L/C,D/A,T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

GuangDong,China

گواهی:

UL E477885 IATF16949 GB/T13485

Layers:

Processing Technology:

rolled foil

Number Of Layers:

Double Sided

Flexibility:

High

Insulating Material:

organic resin

Max. Current Capacity:

Solderability:

Excellent

Min. Dielectric Strength:

1.5kV

Layer:

Thickness:

0.1mm

Basic Materials:

35/70Copper

Min. Bend Radius:

0.5mm

Insulation Thickness:

conventional board

Min. Line Width/Spacing:

0.075mm

Solder Mask:

Green

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

توضیحات محصول

چگونه یک برد PCB طراحی کنیم؟
ما تولیدکنندگان حرفه‌ای بردهای مدار چاپی انعطاف‌پذیر هستیم، می‌توانیم برد مدار انعطاف‌پذیر FPC، مدار چاپی انعطاف‌پذیر FPC، برد مدار چاپی HDI، نوار نور LED SMD، نوار LED COB، طراحی برد PCB، صفحه نمایش LED انعطاف‌پذیر، PCB الکترونیکی، مونتاژ مدار چاپی، مونتاژ کارت مدار و غیره را ارائه دهیم.

صفحه نمایش انعطاف‌پذیر LED FPC تولیدی فیلم سیاه دو طرفه DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 0

توضیحات محصول:

مدل محصول:HQ050
نام محصول:صفحه نمایش انعطاف‌پذیر LED FPC
ویژگی‌های محصول: برد مدار دو لایه، فیلم سیاه دو طرفه، متن سیاه، روکش طلا

مشخصات محصول:

1. ما تولید کننده FPC و FPC هستیم، با توجه به نیازهای شما برای سفارشی کردن ضخامت مواد و الزامات فرآیند مختلف نوار نور LED FPC، FPC دقیق، FPC نوار LED رنگارنگ و سایر بردهای مدار انعطاف‌پذیر LED با تک، دو طرفه و چند لایه.

2. انعطاف پذیری خوب و مقاومت در برابر خم شدن

این کارخانه دارای یک تستر خمشی حرفه‌ای است، هر دسته از مواد قبل از تولید انبوه از طریق

ده‌ها هزار آزمایش خمشی برای اطمینان از کیفیت محصول.

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 1

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 4

پارامترهای طراحی FPC

پارامترهای فنی اصلی:

1. درباره ابعاد:

FPC دقیق: حداکثر اندازه 240X500mm (محدودیت 250X500mm) است و هیچ محدودیتی برای حداقل اندازه وجود ندارد. برد مواد رول: حداکثر عرض 240. حداکثر طول 100 متر.

2. تعداد از لایه ها روی برد

ساختار برد تک لایه ساده است و به طور کلی در کنترل صنعتی، ابزارهای الکترونیکی و سایر زمینه ها با مدارهای نسبتاً ساده استفاده می شود.
در مقایسه با FPC تک لایه، بردهای دو طرفه دارای دو لایه فویل مسی، افزایش سوراخ ها و مسیرهای رسانا هستند. آنها به طور کلی در تلفن های همراه، ابزارهای خودرو و سایر محصولات استفاده می شوند.

3. رنگ ماسک لحیم رنگ های ماسک لحیم FPC زرد، سیاه و سفید است. استفاده از زرد را پیشنهاد می کنیم، فیلم زرد برای اکثریت قریب به اتفاق محصولات مناسب است، مانند محصولات کابل مختلف. فیلم سیاه معمولاً در محصولات رده بالا یا جاذب نور استفاده می شود، مانند اتومبیل، تلفن های همراه، نمایشگرهای LED و غیره. فیلم سفید دارای یک لایه اضافی از پوشش سفید در مقایسه با فیلم زرد است و اغلب در محصولاتی که نیاز به انعکاس دارند، مانند وسایل روشنایی، نمایشگرهای LED، محصولات زیبایی پزشکی و غیره استفاده می شود.

4. ضخامت فویل مسی

گزینه های پنل تک FPC دقیق شامل 18um (0.5oz) و 35um (1oz) است؛

برد دو لایه FPC دقیق را می توان از 12um (0.33oz)، 18um (0.5oz) و 35um (1oz) انتخاب کرد.
پنل تک FPC معمولی می تواند 18um/25um/35um (1oz)/50um را انتخاب کند؛
بردهای دو لایه FPC معمولی را می توان از 18-25um، 25-25um، 35-35um یا 35-70um انتخاب کرد.
5. حداقل عرض خط/فاصله خط

در شرایط عادی، هرچه دشواری کمتر باشد، میزان نقص بیشتر است و به طور کلی توصیه می شود حداقل از 3mil استفاده شود.

فرآیند خدمات

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 5

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 6

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 7

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 8

1. مشاوره

16 سال تمرکز بر طراحی و تحقیق و توسعه برد مدار انعطاف پذیر FPC، برای ارائه راه حل های شخصی، طراحی نقشه ها، توسعه محصولات جدید و ارائه پشتیبانی فنی مرتبط به مشتریان.

2. پیشنهاد

نمونه یا نقل قول دسته ای از همان نوع فناوری، مواد، فناوری پیشرفته، تخفیف قیمت، تا حد زیادی برای مشتریان برای صرفه جویی در هزینه ها.

3. حرفه

شرکت ما دارای تجهیزات و فناوری تولید پیشرفته آلمان، ژاپن، تایوان و سایر مناطق است، تولید حرفه ای، مقیاس. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 پرسنل فنی ارشد.

4. طراحی

ارائه راه حل به مشتریان برای نهایی کردن تعدادی از گواهینامه های سیستم بین المللی، می تواند تولید بستر، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و خدمات یک مرحله ای مشبک فولادی باز، 16 سال رسوب سطح حرفه ای و فنی را ارائه دهد، شایسته انتخاب و اعتماد شما.

5. ساخت نمونه

ما در ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم، این شرکت دارای یک خط تولید تسریع شده است، مانند: نمونه های دو پنل برد مدار انعطاف پذیر را می توان در عرض 5-7 روز تکمیل کرد.

گواهینامه ها و افتخارات

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 10

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 11

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 12

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 13

DIY FPC LED Dispaly Panel FPCB با فکسبل رولر مس18 برای تبلیغات ledng دو لایه صفحه مدار، فیلم سیاه دو طرفه، متن سیاه، سطح طلا 15

لطفا توجه داشته باشید:

تمام عکس های موجود در این سایت واقعی هستند. با توجه به تغییرات در نور، زاویه عکاسی و وضوح صفحه نمایش، تصویری که می بینید ممکن است درجه ای از انحراف رنگی داشته باشد. GongDong HongQi یک تولید کننده حرفه ای بردهای مدار با 16 سال سابقه در چین است. محصولات ما هر ساله به روز و ارتقا می یابند و ما در انواع ساخت نمونه FPC و خدمات سفارشی سازی تخصص داریم. اگر به محصولات ما علاقه مند هستید، لطفاً نیازهای خود را به ما بگویید، ما به شما کمک می کنیم تا راه حل های حرفه ای، تولید بستر، سیم کشی، طراحی اصل، قالب، پچ، پلاگین و سایر خدمات یک مرحله ای را ارائه دهید.

لطفاً از طریق خط یا ایمیل با ما تماس بگیرید،

و ما خدمات یک به یک را از تیم فروش حرفه ای خود به شما ارائه خواهیم داد.از وقتی که گذاشتید متشکریم.
