چگونه یک تخته FPC طراحی کنیم؟

ما تولید کنندگان حرفه ای از صفحه های مدار چاپی انعطاف پذیر (FPC) ، تخصص در تولید FPC صفحه های مدار انعطاف پذیر، HDI صفحه های مدار چاپی، SMD نوار نور LED،نوارهای LED COB، طراحی صفحه PCB، صفحه نمایش انعطاف پذیر LED، PCB های الکترونیکی و مونتاژ مدار چاپی. خدمات ما شامل مونتاژ کارت مدار و موارد دیگر است.

توضیحات محصول:

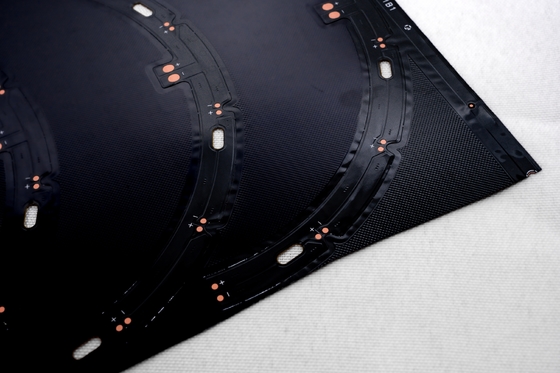

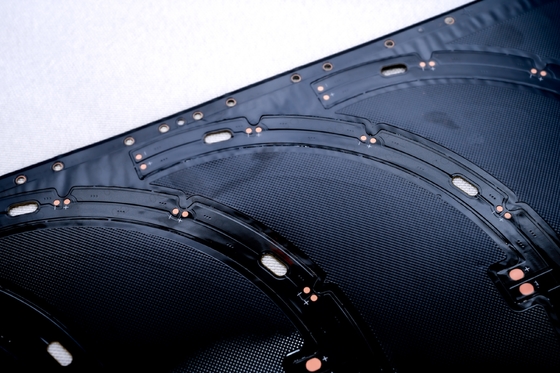

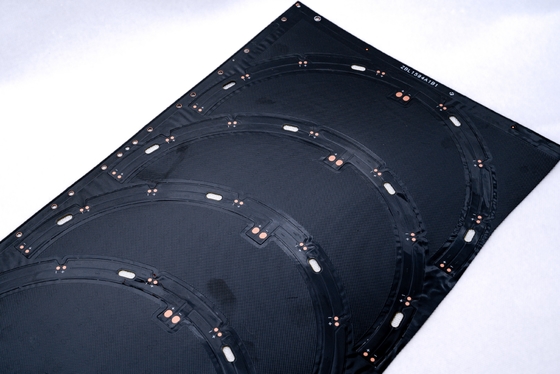

• مدل محصول:HQ00512
• نام محصول:صفحه خمیده
• ویژگی ها:کارت دو لایه ای با پوشش فیلم دو طرفه، کارت پایه سفید، متن سیاه و درمان ضد اکسیداسیون OSP.

مشخصات محصول:

1. گزینه های سفارشی سازی:
   به عنوان سازنده PCB های انعطاف پذیر و FPC، ما مواد را برای برآورده کردن نیازهای ضخامت خاص و نیازهای فرآیند متناسب می سازیم.و FPC های نوار چند لایه ای LED برای کاربردهای مختلف.

2. انعطاف پذیری و دوام:
   FPC های ما انعطاف پذیری عالی و مقاومت در برابر خم شدن را نشان می دهند. هر دسته قبل از تولید انبوه با یک تست کننده خم شدن حرفه ای آزمایش می شود.تضمین ده ها هزار چرخه خم بدون شکست.

پارامترهای طراحی FPC:

1. ابعاد:

   • دقت FPC: حداکثر اندازه: 240mm x 500mm (تا 250mm x 500mm) ، بدون محدودیت حداقل اندازه.
   • صفحه مواد رول: حداکثر عرض: 240mm، حداکثر طول: 100 متر.

2. تعداد لایه ها:

   • تخته های تک لایه در ساختار ساده و ایده آل برای کنترل صنعتی و برنامه های کاربردی ابزار الکترونیکی هستند.
   • تخته های دو طرفه دارای دو لایه از ورق مس با ویاس های افزایش یافته هستند و مسیرهای رسانا مناسب برای مدارهای پیچیده در دستگاه های تلفن همراه، ابزار خودرو و محصولات مشابه را تشکیل می دهند.

3. رنگ ماسک جوش:
   گزینه ها شامل زرد، سیاه و سفید است.

   • رنگ زرد برای کاربردهای کلی مانند محصولات کابل توصیه می شود.
   • رنگ سیاه معمولاً در محصولات با کیفیت بالا یا جذب نور (به عنوان مثال ، اتومبیل ها ، تلفن ها ، صفحه نمایش LED) استفاده می شود.
   • رنگ سفید شامل یک پوشش بازتاب دهنده اضافی است که آن را برای لوازم روشنایی، صفحه نمایش LED، زیبایی پزشکی و کاربردهای مشابهی که نیاز به بازتاب دارند، ایده آل می کند.

4. ضخامت ورق مس:

   • پانل های تک قطعات FPC دقیق: 18μm (0.5oz) یا 35μm (1oz).
   • تخته های دو لایه FPC دقیق: 12μm (0.33oz) ، 18μm (0.5oz) یا 35μm (1oz).
   • پانل های استاندارد FPC: 18μm/25μm/35μm (1 oz)/50μm.
   • تخته های دو لایه استاندارد FPC: گزینه ها شامل 18-25μm، 25-25μm، 35-35μm یا 35-70μm هستند.

5. حداقل عرض خط/فاصله بین خطوط:
   در حالی که ابعاد کوچکتر ممکن است، آنها خطر نقص را افزایش می دهند. به طور کلی توصیه می شود که حداقل 3 میلی متر برای عرض خط و فاصله استفاده شود.
