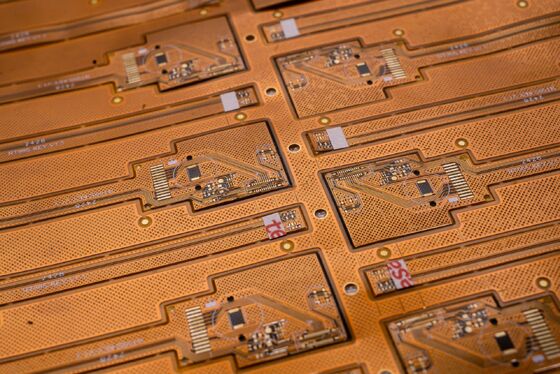

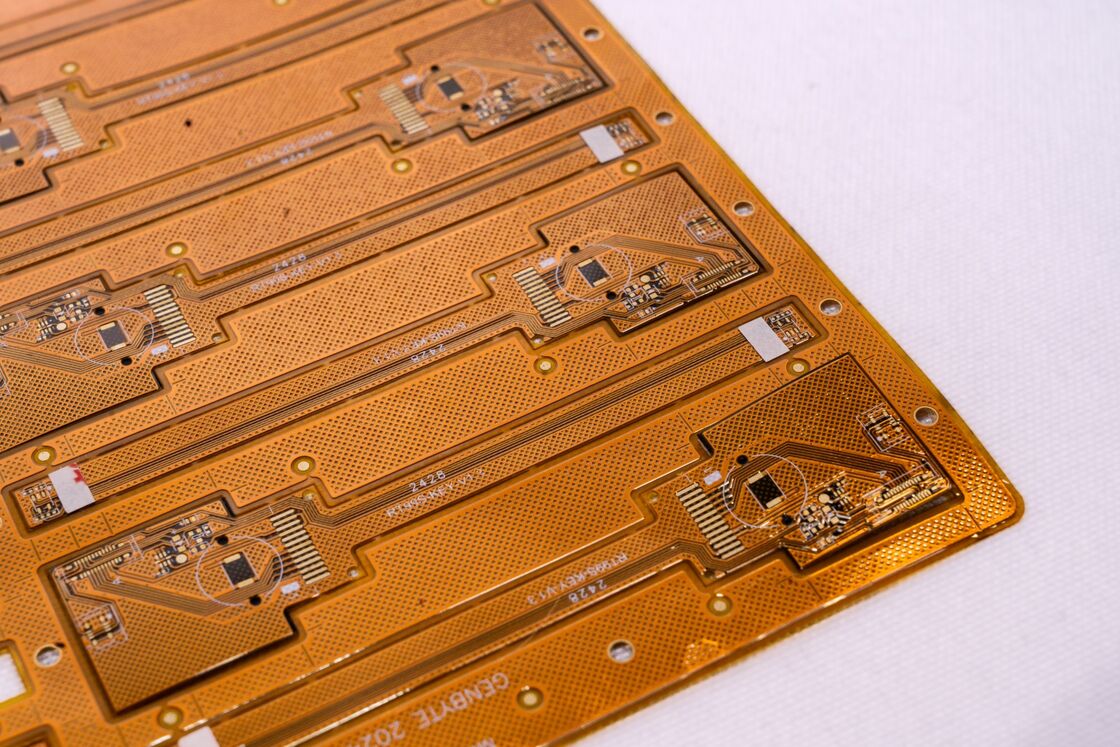

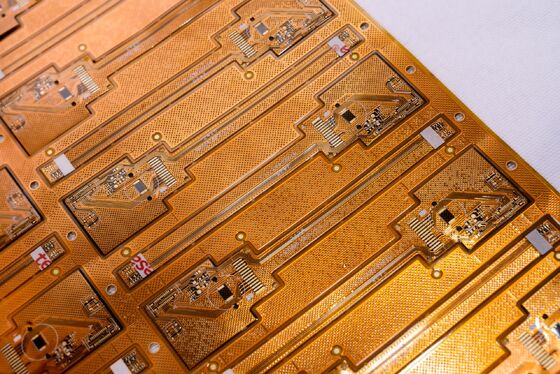

تخته های مدار FPCB سفارشی حرفه ای، تخته های مدار انعطاف پذیر FPC و کابل های تخت انعطاف پذیر FPC.

تخته های مدار FPCB سفارشی حرفه ای، تخته های مدار انعطاف پذیر FPC و کابل های تخت انعطاف پذیر FPC.

نام تجاری:	HONGQI
شماره مدل:	HQ00513
مقدار تولیدی:	1000PCS
قیمت:	قابل مذاکره
زمان تحویل:	8-15 working days
شرایط پرداخت:	L/C,D/A,T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

GuangDong,China

گواهی:

UL E477885 IATF16949 GB/T13485

Plate Thickness:

0.25mm±0.05

Mechanical Rigidity:

Flexible

Led Type:

SMD 2835

Support

Smt And Dip:

Support

Led Quantity:

60pcs/m

Copper:

Soldmask:

White

Other Servuce:

support customized services

Marketing Method:

factory direct sales

Base Material:

Aluminum Base Laminate

Waterproof:

Operating Temperature:

-20℃ to 60℃

Thickness:

0.1mm

Voltage:

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

توضیحات محصول

1. شرح محصول​

مدل محصول: HQ00513​

نام محصول: مدار چاپی انعطاف پذیر متصل به روبان (FPC)​

ویژگی های محصول: ماسک لحیم کاری زرد دو طرفه، روکش طلا، ساختار برد دو لایه​

مشخصات فنی: قابل تنظیم بر اساس نیاز مشتری (خدمات سفارشی سازی و ساخت نمونه موجود است)
​

2. پارامترهای طراحی FPC​

2.1 پارامترهای فنی اصلی​

2.1.1 مشخصات ابعادی​

FPC دقیق: حداکثر اندازه: 240×500 میلی متر (محدودیت: 250×500 میلی متر)؛ حداقل اندازه: بدون محدودیت.​

برد مواد رول: حداکثر عرض: 240 میلی متر؛ حداکثر طول: 100 متر.​

2.1.2 تعداد لایه های برد​

برد تک لایه: ساختار ساده، معمولاً در زمینه هایی با مدارهای نسبتاً ساده (مانند کنترل صنعتی، ابزارهای الکترونیکی) استفاده می شود.​

برد دو لایه: مجهز به دو لایه فویل مسی و افزایش ویاها برای تشکیل مسیرهای رسانا، معمولاً در محصولاتی مانند تلفن های همراه و ابزارهای خودرو استفاده می شود.​

2.1.3 رنگ ماسک لحیم کاری​

رنگ های ماسک لحیم کاری FPC شامل زرد، مشکی و سفید است که توصیه ها به شرح زیر است:​

زرد: مناسب برای اکثر محصولات (به عنوان مثال، محصولات کابل مختلف) – بسیار توصیه می شود.​

مشکی: معمولاً در محصولات رده بالا یا جاذب نور (به عنوان مثال، خودروها، تلفن های همراه، نمایشگرهای LED) استفاده می شود.​

سفید: دارای یک پوشش سفید اضافی در مقایسه با ماسک لحیم کاری زرد است، که اغلب در محصولاتی که نیاز به انعکاس دارند (به عنوان مثال، وسایل روشنایی، نمایشگرهای LED، تجهیزات زیبایی پزشکی) استفاده می شود.​

2.1.4 ضخامت فویل مسی​

FPC دقیق:​

برد تک لایه: اختیاری 18 μm (0.5 اونس) یا 35 μm (1 اونس);​

برد دو لایه: اختیاری 12 μm (0.33 اونس)، 18 μm (0.5 اونس) یا 35 μm (1 اونس).​

FPC معمولی:​

برد تک لایه: اختیاری 18 μm، 25 μm، 35 μm (1 اونس) یا 50 μm;​

برد دو لایه: اختیاری 18-25 μm، 25-25 μm، 35-35 μm یا 35-70 μm.​

2.1.5 حداقل عرض خط/فاصله خط​

به طور کلی، عرض خط/فاصله خط کوچکتر، دشواری تولید و میزان نقص را افزایش می دهد. توصیه می شود از حداقل 3 میل استفاده شود.​

3. فرآیند خدمات​

3.1 مشاوره و پشتیبانی فنی​

با 16 سال تمرکز بر طراحی، تحقیق و توسعه و تولید FPC، ما راه حل های شخصی، نقشه های طراحی، توسعه محصول جدید و پشتیبانی فنی مرتبط را به مشتریان ارائه می دهیم.​

3.2 قیمت گذاری​

ما برای نمونه ها یا سفارشات انبوه با فناوری ثابت، مواد با کیفیت بالا و فرآیندهای پیشرفته قیمت ارائه می دهیم. قیمت گذاری رقابتی ما به مشتریان کمک می کند تا هزینه ها را به میزان قابل توجهی کاهش دهند.​

3.3 ظرفیت تولید حرفه ای​

ما مجهز به تجهیزات و فناوری های تولید پیشرفته از آلمان، ژاپن، تایوان (چین) و مناطق دیگر هستیم که تولید حرفه ای و در مقیاس بزرگ را امکان پذیر می کند. کارخانه ما مساحتی نزدیک به 20000 متر مربع را پوشش می دهد، با بیش از 800 کارمند و 50 ستون فقرات فنی ارشد.​

3.4 خدمات طراحی یکپارچه​

ما راه حل هایی را برای مشتریان ارائه می دهیم و گواهینامه های سیستم بین المللی متعددی را دریافت کرده ایم. خدمات یک مرحله ای در دسترس است، از جمله تولید زیرلایه، طراحی سیم کشی، طراحی شماتیک، قالب سازی، SMT (فناوری نصب سطحی)، DIP (بسته بندی دو ردیفه) و ساخت شابلون. با 16 سال انباشت فنی حرفه ای، ما شایسته اعتماد شما هستیم.​

3.5 ساخت نمونه​

متخصص در ساخت نمونه و سفارشی سازی FPC، ما یک خط تولید سریع داریم. به عنوان مثال، نمونه هایی از بردهای مدار انعطاف پذیر دو لایه را می توان در عرض 5-7 روز تکمیل کرد.

​

4. گواهینامه ها و افتخارات

​

توجه:​

تمام تصاویر موجود در این پلتفرم واقعی هستند. با این حال، به دلیل تفاوت در نورپردازی، زوایای عکاسی و وضوح نمایشگر، ممکن است تفاوت های جزئی در رنگ تصاویر مشاهده شده توسط شما وجود داشته باشد.​

GongDong HongQi یک تولید کننده حرفه ای مدار چاپی چینی با 16 سال سابقه است. محصولات ما سالانه به روز و ارتقا می یابند و ما در ساخت نمونه های مختلف FPC و خدمات سفارشی سازی تخصص داریم. اگر به محصولات ما علاقه مند هستید، لطفاً نیازهای خود را به ما اطلاع دهید - ما راه حل های حرفه ای و خدمات یک مرحله ای (از جمله تولید زیرلایه، طراحی سیم کشی، طراحی شماتیک، قالب سازی، SMT، DIP و غیره) را ارائه خواهیم داد.​

برای استعلام، لطفاً از طریق آنلاین یا ایمیل با ما تماس بگیرید. تیم فروش حرفه ای ما خدمات یک به یک را ارائه می دهد. از توجه شما متشکریم.​
