بررسی اجمالی محصول

• شماره مدل: HQ40040

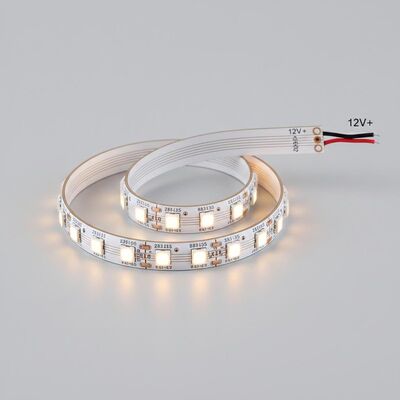

• نام محصول: برد مدار نواری LED انعطاف پذیر
• ویژگی ها: برد دو لایه با فیلم سفید دو طرفه، ضد اکسیداسیون OSP کاراکتر مشکی

مشخصات:

• نوع LED: 5050
• تعداد در واحد: 30 LED/PC
• ابعاد: 10mm x 503mm
• ولتاژ: 24V
• نوع برد: FPCB دو طرفه با فیلم سفید

پارامترهای طراحی FPC

1. دقت ابعادی

• FPC دقیق: حداکثر اندازه 240 میلی متر (عرض) × 500 میلی متر (طول)، بدون محدودیت حداقل اندازه.
• برد مواد رول: حداکثر عرض 240 میلی متر، حداکثر طول 100 متر.

2. تعداد لایه ها

• بردهای تک لایه برای مدارهای ساده که معمولاً در کنترل صنعتی و ابزارهای الکترونیکی استفاده می شوند، مناسب هستند.
• بردهای دو طرفه دارای دو لایه فویل مسی، افزایش ویاها و مسیرهای رسانا هستند که آنها را برای کاربردهایی مانند تلفن های همراه، ابزارهای خودرو و سایر محصولات پیچیده ایده آل می کند.

3. گزینه های رنگ ماسک لحیم

• رنگ های موجود: زرد، مشکی و سفید.
  • فیلم زرد: مناسب برای محصولات با هدف کلی (به عنوان مثال، محصولات کابلی).
  • فیلم مشکی: ترجیح داده شده برای کاربردهای رده بالا یا جذب نور (به عنوان مثال، اتومبیل، تلفن های همراه، نمایشگرهای LED).
  • فیلم سفید: شامل یک لایه پوشش سفید اضافی است که برای محصولاتی که نیاز به انعکاس دارند ایده آل است (به عنوان مثال، وسایل روشنایی، دستگاه های پزشکی美容).

4. ضخامت فویل مسی

• گزینه های تک پنل FPC دقیق:
  • 18μm (0.5oz) یا 35μm (1oz).
• گزینه های برد دو لایه FPC دقیق:
  • 12μm (0.33oz)، 18μm (0.5oz) یا 35μm (1oz).
• گزینه های تک پنل FPC معمولی:
  • 18μm/25μm/35μm (1oz)/50μm.
• گزینه های برد دو لایه FPC معمولی:
  • 18-25μm، 25-25μm، 35-35μm یا 35-70μm.

5. حداقل عرض/فاصله خط

• حداقل عرض و فاصله خط توصیه شده: 3mil (0.076mm). ابعاد کوچکتر ممکن است مشکل تولید و میزان نقص را افزایش دهد.

خدمات فنی

شرکت ما پشتیبانی فنی جامعی را برای اطمینان از عملکرد بهینه محصولات ما ارائه می دهد:

1. پشتیبانی طراحی سفارشی: راه حل های متناسب با نیازهای خاص برنامه.
2. تست نمونه: تست نمونه رایگان بنا به درخواست در دسترس است.
3. چرخش سریع: تولید و تحویل سریع برای پاسخگویی به مهلت های پروژه فوری.

تضمین کیفیت

• تمام محصولات به طور دقیق آزمایش می شوند تا از انطباق با استانداردهای صنعت اطمینان حاصل شود.
• ما 100٪ ضمانت رضایت را برای محصولات خود ارائه می دهیم، با تمرکز بر کیفیت و قابلیت اطمینان.

نمونه های برد مدار انعطاف پذیر دو پنل را می توان در عرض 5-7 روز تکمیل کرد.
